Контрольные вопросы:

1. Как указать в программе BPwin центры затрат?

2. По каким параметрам проводится назначение стоимости работ, определение?

3. Как сформировать и просмотреть результаты стоимостного анализа?

V. Использование категорий udp5

Цель работы: изучить применение категорий UPD в программе BPwin.

Ход работы:

1. Использование категорий UDP

Перейдём в диалоговое окно UDP Keyword Dictionary (Diagram/UDP Keywords) (рисунок 75) и внесём категории UDP:

• Resources consumption (расход ресурсов);

• Documentation (документация);

• Information system (информационная система);

• Quality measure (мера измерения качества).

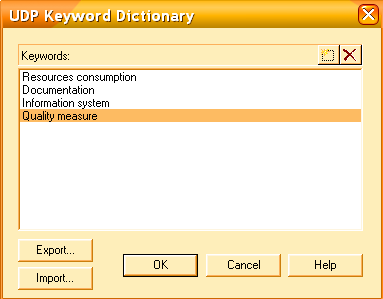

Рисунок 75. Окно UDP Keyword Dictionary

Перейдём в диалоговое окно User Defined Property Dictionary Editor (Model/UDP Definition Editor) (рисунок 76) и внесём категории UDP согласно таблице 7.

Таблица 7

Список UDP для модели

Наименование UDP	Тип	Члены	Категория
Application (приложения)	Техт List (Multiple selection)	COS – Costumer Order System (модуль оформления заказов) ESS – Employee Scheduler System (модуль создания и контроля расписания выполнения работ) PIS – Parts and Inventory System (модуль учёта комплектующих и оборудования) PTS – Procedures Troubleshooting System (модуль процедур сборки и поиска неисправностей)	Information system
Screen	Command		Information system
Additional documentation (дополнительная документация)	Command List	WinWord.exe sample1.doc WinWord.exe sample2.doc PowerPoint.exe sample4.ppt	Documentation
Change history (история изменения)	Paragraph Text		Documentation
Electricity consumption (расход электроэнергии)	Real Number		Resources consumption
Quality (качество)	Text List (Single selection)	A – Terrific (отлично) B – Good (хорошо) C – OK (нормально) D – Poor (удовлетворительно) E – Awful (неудовлетворительно)	Quality measure

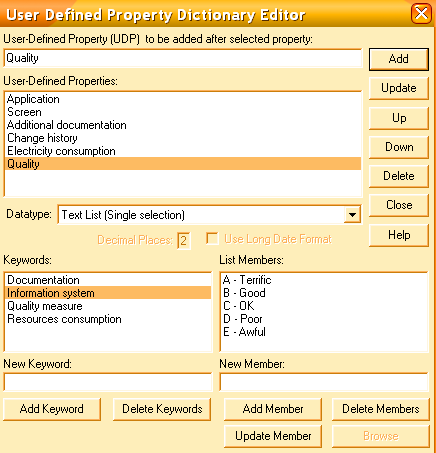

Рисунок 76. Окно User Defined Property Dictionary Editor

Правой кнопкой мыши щёлкнем по работе и выберем пункт UDP. Внесём значения категорий для всех работ (рисунок 77):

1. Отслеживание расписания и управление сборкой и тестированием:

   • дополнительная документация: WinWord.exe sample2.doc;

   • приложение: COS – Costumer Order System;

   • история изменений: Specification;

   • потребление электроэнергии: 10,00;

   • качество: B – Good.

2. Сборка настольных компьютеров:

   • приложения: PIS – Parts and Inventory System (модуль учёта комплектующих и оборудования), PTS – Procedures Troubleshooting System (модуль процедур сборки и поиска неисправностей);

   • потребление электроэнергии: 20,00;

   • качество: A – Terrific.

3. Сборка ноутбуков:

   • приложения: PIS – Parts and Inventory System (модуль учёта комплектующих и оборудования), PTS – Procedures Troubleshooting System (модуль процедур сборки и поиска неисправностей);

   • потребление электроэнергии: 25,00;

качество: C – OK.

4. Тестирование компьютеров:

   • приложения: PIS – Parts and Inventory System (модуль учёта комплектующих и оборудования), PTS – Procedures Troubleshooting System (модуль процедур сборки и поиска неисправностей);

   • потребление электроэнергии: 40,00;

качество: B – Good.

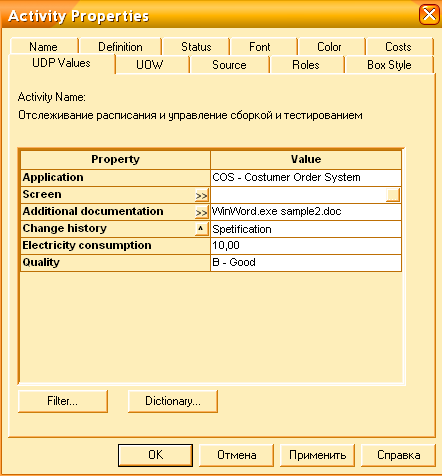

Рисунок 77. Закладка UDP Values

После внесения UDP типа Command или Command List щелчок по кнопке приведет к запуску приложения.

Свойства UDP можно присвоить не только работам, но и стрелкам. Щёлкнем по стрелке правой кнопкой и выберите в контекстном меню UDP. Зададим значения UDP стрелкам (рисунок 78) в соответствии с таблицей 8.

Таблица 8

Значения UDP для стрелок

Название стрелки	Качество
Заказы на настольные компьютеры	B – Good
Ноутбуки	B – Good
Собранные компьютеры	A – Terrific

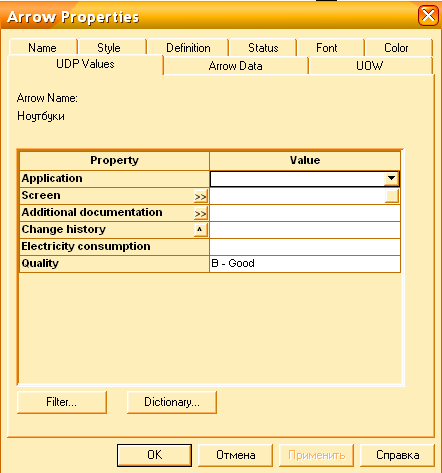

Рисунок 78. Присвоение UDP категорий стрелкам

Сформируем отчёт по UDP (Tools/Reports/Diagram Object Report) (рисунок 79). Выберем опции отчёта:

1. Start from Activity: A2. Сборка и тестирование компьютеров.

2. Number of Levels: 2.

3. User Defined Properties: Electricity Consumption.

4. Report Format: Labeled.

Рисунок 79. Отчёт по категориям UDP

Посмотрим получившийся отчёт (рисунок 80).

Рисунок 80. Отчёт по категории Electricity consumption

2. Использование категорий UDP. Задание

Создадим UDP категории в соответствии с таблицей 9 (рисунок 81).

Таблица 9

Категории UDP

Наименование UDP	Тип	Члены	Категория
Responsibility (ответственность)	Text List (Single selection)	Ivanov Petrov Sidorov	Quality measure
Customer satisfaction (оценка клиента)	Integer List (Single selection)	1 2 4 4 5	Quality measure

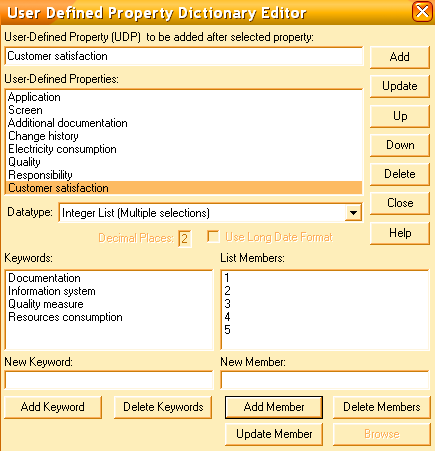

Рисунок 81. Добавление UDP категорий

Зададим свойства работам в соответствии с таблицей 10 (рисунок 82).

Таблица 10

Свойства работ UDP

Функциональный блок	Ответственный	Удовлетворённость заказчика
Отслеживание расписания и управление сборкой и тестированием	Ivanov	4
Сборка настольных компьютеров	Petrov	4
Сборка ноутбуков	Petrov	5
Тестирование компьютеров	Sidorov	4

Рисунок 82. Добавление UDP категорий к работам
