Содержание

1. Характеристика объемно-планировочных и конструктивных решений здания……………………….………………………………………………………….3

2. Определение объемов монтажных работ………………………..……...4

3. Калькуляция трудовых затрат и заработной платы…………....…..…..6

4. Выбор монтажных приспособлений…………………..……….………..8

5. Выбор монтажных кранов по техническим параметрам.……………..9

6. Выбор экономического варианта монтажа по технико-экономическим показателям…………………………………………………………………..………..12

7. Технология и организация выполнения монтажных работ……….....18

8. Требования к качеству выполнения монтажных процессов………....21

9. Охрана труда при производстве монтажных работ……………….....23

10. Технико-экономические показатели…………………………………...25

11. Циклограмма монтажных работ строительного процесса в пространстве и времени…………………………………………………….………...26

12. Список литературы……………………………………………………...28

1. Характеристика объемно-планировочных и конструктивных решений здания

1. Пролет рамы 18 м.

2. Продольный шаг колонн 12 м.

3. Длина здания L₁=120 м., L₂=60 м.

4. Расстояние от пола до низа стропильных конструкций 14,4 м.

5. Тип колонн 2-х-ветвевые.

6. Дальность перевозки крана 20 м.

7. Материал сборных конструкций – железобетон с ненапрягаемой арматурой

8. Схема здания №1.

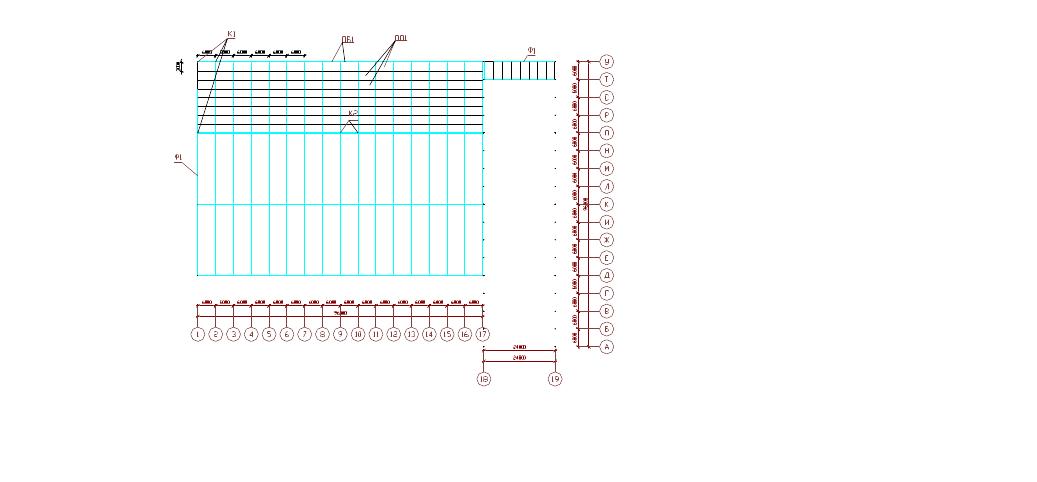

Схематический план типового этажа

2. Определение объемов монтажных работ

На основании объемно-планировочного решения здания определяем типоразмеры и количество монтажных элементов на типовой этаж, секцию, участок, в зависимости от типа здания. В итоге определяем объемы работ всего здания. Наименование групп элементов записываем в такой последовательности, в какой они будут монтироваться. Полученные данные записываем в таблицу 1.

Табл.1. Ведомость объемов монтажных работ

Наименование элементов и видов работ	Марка элемента	Эскиз и размеры элементов	Единица измерения	Количество элементов	Масса
					Элемента (т)	Общая одной марки (т)
1	2	3	4	5	6	7
Основные работы
Монтаж колон крайнего ряда	К1		шт	36	11,7	421,2
Монтаж колонн среднего ряда	К2		шт	18	13,7	246,6
Монтаж подкрановых балок	ПБ1		шт	64	11,7	748,8
Монтаж сегментных ферм	Ф1		шт	36	17,4	626,4
Монтаж плит покрытия	ПП1		шт	512	4,5	2304
						∑4347
Вспомогательные работы
Заделка стыка колонны с фундаментом			шт	54
Электросваркаподкрановой балки с колонной			м	115,2
Электросварка фермы с колонной			м	28,8
Электросварка плиты с фермой			м	153,6
Заливка швов плит покрытия			м	6912

Объем монтируемых конструкций подсчитываем делением суммарного веса элементов конструкции на объемный вес бетона (2,5 т/ ):

Р = ( ).
