Задание 3

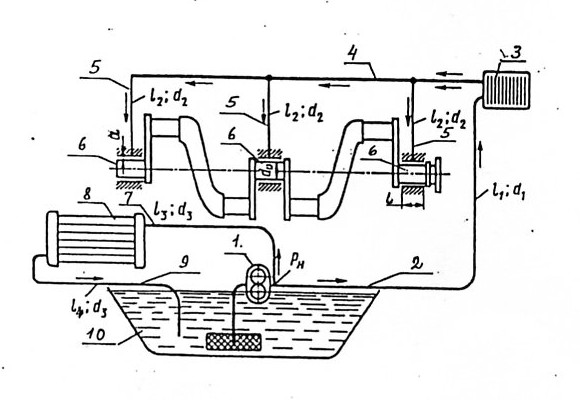

Определить давление, развиваемое шестеренным насосом в системе смазки двигателя внутреннего сгорания, и расход масла через подшипники и радиатор. Подача масла для смазки коренных подшипников коленчатого вала производиться насосом I по линии 2 длинной l1 и диаметром d1 через фильтр 3 в распределительный канал 4, от которого по трем отводным каналом 5 длинной l2 и диаметром d2 масло поступает к серединам подшипников 6. Часть подачи насоса по линии 7 размером l3 и d3 подается в радиатор 8, из которого по трубке размерами l4 и d3 сливается в картер 10. Диаметр шейки коленчатого вала d0, длина подшипника l. Зазор в подшипниках считать концентрическим и равным a. Влиянием вращения вала пренебречь . Сопротивление фильтра и радиатора принять эквивалентным сопротивлению трубок длиной lф = k1d1 и lр = k2d3. Давление в распределительном канале считать постоянным по длине. Плотность масла ρ, коэффициент кинематической вязкости υ.
Характеристики насоса
Q, л/с |
0 |
0,10 |
0,12 |
Рн, МПа |
0,7 |
0,6 |
0 |
Варианты к заданию 3
Параметры |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
l1, м |
1,0 |
1,2 |
0,8 |
1,0 |
1,1 |
1,2 |
0,9 |
1,0 |
1,1 |
1,2 |
1,0 |
1,0 |
0,8 |
d1 ,мм |
10 |
10 |
8 |
8 |
10 |
12 |
10 |
10 |
12 |
10 |
12 |
10 |
10 |
l2, м |
0,25 |
0,30 |
0,25 |
0,35 |
0,30 |
0,25 |
0,35 |
0,30 |
0,25 |
0,28 |
0,25 |
0,35 |
0,25 |
d2, мм |
4,0 |
4,0 |
4,0 |
5,0 |
4,0 |
5,0 |
5,0 |
4,5 |
4,0 |
5,0 |
4,0 |
4,0 |
4,0 |
l3, м |
1,0 |
1,0 |
0,9 |
1,2 |
1,2 |
1,1 |
1,2 |
0,9 |
1,1 |
1,2 |
1,0 |
1,2 |
0,9 |
d3, мм |
5,0 |
6,0 |
4,0 |
6,0 |
5,0 |
6,0 |
4,0 |
5,0 |
6,0 |
4,0 |
6,0 |
6,0 |
4,0 |
l4, м |
1,0 |
1,2 |
1,0 |
1,2 |
1,0 |
1,0 |
1,0 |
1,2 |
1,1 |
1,0 |
1,0 |
1,3 |
1,0 |
d0, мм |
50 |
50 |
48 |
48 |
50 |
52 |
48 |
50 |
52 |
50 |
50 |
52 |
48 |
S, мм |
60 |
60 |
60 |
58 |
60 |
62 |
60 |
58 |
60 |
62 |
60 |
62 |
60 |
a ,мм |
0,1 |
0,1 |
0,1 |
0,1 |
0,15 |
0,1 |
0,1 |
0,15 |
0,12 |
0,1 |
0,1 |
0,1 |
0,1 |
k1 |
100 |
90 |
110 |
100 |
120 |
90 |
120 |
100 |
120 |
110 |
120 |
90 |
100 |
k2 |
1300 |
1200 |
1200 |
1100 |
1200 |
1300 |
1400 |
1200 |
130 |
1500 |
1400 |
1300 |
1200 |
ρ кг/м3 |
900 |
850 |
950 |
800 |
850 |
900 |
850 |
900 |
820 |
800 |
800 |
850 |
900 |
υ, Ст |
0,3 |
0,28 |
0,35 |
0,35 |
0,28 |
0,3 |
0,29 |
0,3 |
0,33 |
0,4 |
0,3 |
0,28 |
0,35 |
Параметры |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
l1, м |
1,0 |
1,1 |
1,2 |
1,4 |
1,1 |
0,9 |
1,0 |
1,0 |
1,1 |
0,95 |
1,2 |
1,1 |
1,2 |
d1 ,мм |
8 |
10 |
12 |
10 |
9 |
8 |
11 |
12 |
10 |
8,5 |
10 |
10 |
12 |
l2, м |
0,25 |
0,35 |
0,35 |
0,28 |
0,25 |
0,28 |
0,35 |
0,35 |
0,35 |
0,25 |
0,35 |
0,30 |
0,35 |
d2, мм |
5,5 |
4,0 |
6,0 |
4,0 |
5,0 |
6,0 |
5,0 |
4,0 |
4,5 |
4,5 |
5,5 |
4,0 |
5,0 |
l3, м |
1,0 |
1,2 |
1,3 |
1,1 |
1,3 |
1,2 |
1,1 |
1,2 |
1,0 |
0,95 |
1,3 |
1,2 |
1,1 |
d3, мм |
6,0 |
5,0 |
6,0 |
6,0 |
5,0 |
4,0 |
6,0 |
5,0 |
6,0 |
4,0 |
6,0 |
5,0 |
6,0 |
l4, м |
1,2 |
1,2 |
1,0 |
1,1 |
1,0 |
1,2 |
1,0 |
1,3 |
1,2 |
1,0 |
1,2 |
1,0 |
1,0 |
d0, мм |
48 |
50 |
52 |
48 |
50 |
52 |
50 |
50 |
52 |
48 |
48 |
50 |
52 |
S, мм |
58 |
60 |
62 |
60 |
62 |
55 |
62 |
50 |
60 |
62 |
60 |
60 |
62 |
a ,мм |
0,1 |
0,15 |
0,1 |
0,15 |
0,1 |
0,1 |
0,11 |
0,1 |
0,1 |
0,11 |
0,12 |
0,15 |
0,1 |
k1 |
100 |
130 |
90 |
90 |
100 |
120 |
110 |
100 |
97 |
120 |
100 |
120 |
97 |
k2 |
1100 |
1100 |
1300 |
1300 |
1200 |
1100 |
1000 |
1200 |
1200 |
1200 |
1400 |
1300 |
1200 |
ρ кг/м3 |
870 |
850 |
900 |
850 |
870 |
900 |
800 |
900 |
870 |
920 |
800 |
850 |
900 |
υ, Ст |
0,45 |
0,28 |
0,35 |
0,30 |
0,28 |
0,35 |
0,30 |
0,3 |
0,28 |
0,35 |
0,35 |
0,38 |
0,35 |
Параметры |
27 |
28 |
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
l1, м |
1,3 |
1,2 |
1,4 |
1,5 |
1,6 |
1,2 |
0,85 |
1,2 |
1,18 |
1,2 |
1,3 |
1,4 |
1,2 |
d1 ,мм |
10 |
11 |
9 |
10 |
10,5 |
10 |
8,5 |
8,5 |
10 |
12 |
10 |
12 |
10,5 |
l2, м |
0,25 |
0,25 |
0,35 |
0,30 |
0,25 |
0,3 |
0,25 |
0,35 |
0,38 |
0,25 |
0,28 |
0,32 |
0,33 |
d2, мм |
4,0 |
5,0 |
4,0 |
5,0 |
4,0 |
4,0 |
4,0 |
5,0 |
4,0 |
4,5 |
4,0 |
5,0 |
5,0 |
l3, м |
1,3 |
1,1 |
1,2 |
1,2 |
1,0 |
1,2 |
0,95 |
1,2 |
1,2 |
1,2 |
1,0 |
0,9 |
1,1 |
d3, мм |
6,0 |
5,0 |
5,5 |
4,5 |
5,0 |
6,0 |
4,0 |
6,0 |
5,5 |
6,0 |
5,0 |
5,5 |
6,0 |
l4, м |
1,1 |
1,2 |
1,3 |
1,4 |
1,0 |
1,3 |
1,0 |
1,2 |
1,0 |
1,2 |
1,2 |
1,3 |
1,2 |
d0, мм |
55 |
50 |
48 |
52 |
50 |
52 |
48 |
58 |
50 |
50 |
50 |
50 |
52 |
S, мм |
62 |
60 |
58 |
60 |
60 |
60 |
60 |
58 |
60 |
62 |
60 |
62 |
65 |
a ,мм |
0,1 |
0,15 |
0,12 |
0,13 |
0,12 |
0,11 |
0,12 |
0,1 |
0,15 |
0,1 |
0,12 |
0,12 |
0,15 |
k1 |
110 |
90 |
100 |
120 |
120 |
190 |
110 |
100 |
160 |
120 |
120 |
130 |
135 |
k2 |
1200 |
1300 |
1000 |
1100 |
1300 |
1200 |
1400 |
1200 |
1100 |
1300 |
1350 |
1300 |
1200 |
ρ кг/м3 |
850 |
870 |
900 |
920 |
950 |
870 |
950 |
860 |
850 |
900 |
860 |
870 |
850 |
υ, Ст |
0,33 |
0,32 |
0,35 |
0,30 |
0,3 |
0,28 |
0,35 |
0,35 |
0,28 |
0,30 |
0,25 |
0,35 |
0,40 |
Параметры |
40 |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
49 |
50 |
l1, м |
1,1 |
1,8 |
1,6 |
0,85 |
1,6 |
1,7 |
1,8 |
1,3 |
1,5 |
1,2 |
1,1 |
d1 ,мм |
11 |
10 |
10 |
8 |
8 |
10 |
12 |
10 |
10 |
12 |
10 |
l2, м |
0,37 |
0,25 |
0,3 |
0,25 |
0,35 |
0,30 |
0,25 |
0,3 |
0,28 |
0,35 |
0,30 |
d2, мм |
5,0 |
4,0 |
4,0 |
4,0 |
5,0 |
4,0 |
5,0 |
4,0 |
4,0 |
5,0 |
5,0 |
l3, м |
1,3 |
1,0 |
1,0 |
0,9 |
1,2 |
1,2 |
1,1 |
1,0 |
1,0 |
0,9 |
1,2 |
d3, мм |
5,0 |
5,0 |
6,0 |
4,0 |
6,0 |
5,0 |
6,0 |
6,0 |
5,0 |
4,0 |
5,0 |
l4, м |
1,4 |
1,0 |
1,2 |
1,0 |
1,2 |
1,0 |
1,0 |
1,2 |
1,1 |
1,0 |
1,3 |
d0, мм |
50 |
50 |
50 |
48 |
48 |
50 |
52 |
50 |
52 |
46 |
48 |
S, мм |
63 |
60 |
60 |
60 |
58 |
60 |
62 |
60 |
60 |
58 |
60 |
a ,мм |
0,12 |
0,1 |
0,1 |
0,1 |
0,1 |
0,15 |
0,1 |
0,11 |
0,12 |
0,13 |
0,1 |
k1 |
110 |
100 |
97 |
120 |
100 |
120 |
97 |
110 |
90 |
100 |
120 |
k2 |
1300 |
1300 |
1200 |
1200 |
1100 |
1200 |
1300 |
1200 |
1100 |
1200 |
1300 |
ρ кг/м3 |
900 |
900 |
850 |
950 |
800 |
850 |
900 |
850 |
900 |
920 |
870 |
υ, Ст |
0,29 |
0,3 |
0,28 |
0,35 |
0,35 |
0,28 |
0,3 |
0,32 |
0,34 |
0,35 |
0,42 |
