ЗАДАНИЕ
для студентов заочного обучения
ПО ДИСЦИПЛИНЕ
«ГИДРАВЛИЧЕСКИЕ И ПНЕВМАТИЧЕСКИЕ СИСТЕМЫ»
(2-ой семестр)
Задание 1

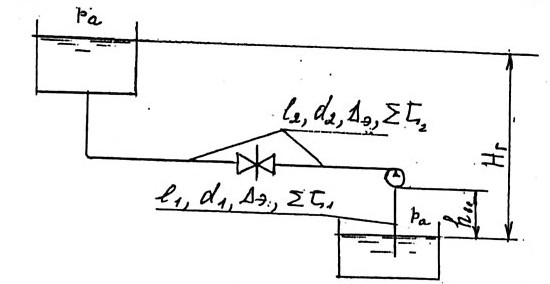

Определить, на какую высоту может центробежный насос подать жидкость, если его подача Q, а потребительская мощность его N. Заданы геометрические размеры гидролиний, КПД насоса, относительная плотность жидкости δ= ρж/ρв, эквивалентная шероховатость ∆Э, коэффициент местных сопротивлений ΣL1, ΣL2. Определить давление на входе в насос , если высота всасывания hвс, ρв.
Варианты к заданию 1
Параметры |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
δ |
0,75 |
0,8 |
0,9 |
0,85 |
0,8 |
0,75 |
0,9 |
0,95 |
0,95 |
0,8 |
Q , л/с |
10 |
30 |
66 |
40 |
25 |
12 |
70 |
35 |
17 |
28 |
КПД |
0,48 |
0,47 |
0,74 |
0,83 |
0,75 |
0,48 |
0,74 |
0,75 |
0,48 |
0,77 |
N ,квт. |
2,0 |
4,5 |
9,0 |
5,2 |
2,5 |
2,5 |
10,0 |
8,2 |
2,0 |
4,6 |
L1 , м |
15 |
17 |
20 |
18 |
12 |
20 |
25 |
22 |
16 |
17 |
d1 , мм |
150 |
170 |
200 |
175 |
100 |
150 |
200 |
100 |
150 |
180 |
ΣL1 |
2,2 |
2,8 |
4,2 |
3,0 |
5,0 |
3,5 |
4,5 |
7,0 |
2,7 |
2,8 |
L2, м |
60 |
65 |
5 |
70 |
30 |
70 |
30 |
65 |
60 |
65 |
d2, мм |
140 |
170 |
165 |
160 |
180 |
140 |
170 |
180 |
142 |
170 |
ΣL2 |
2,0 |
4,0 |
5,0 |
3,8 |
4,0 |
5,0 |
5,0 |
8,5 |
2,2 |
4,2 |
∆Э, мм |
1,0 |
1,2 |
0,8 |
1,4 |
1,0 |
1,2 |
0,8 |
1,0 |
1,0 |
1,2 |
υ , ст |
0,011 |
0,08 |
0,013 |
0,015 |
0,02 |
0,03 |
0,04 |
0,05 |
0,011 |
0,013 |
hвс, м |
2,7 |
2,0 |
1,2 |
1,5 |
2,9 |
2,7 |
2,0 |
1,1 |
2,2 |
1,5 |
Параметры |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
δ |
0,9 |
0,85 |
0,8 |
0,75 |
0,9 |
0,95 |
0,7 |
0,8 |
0,08 |
1,0 |
Q , л/с |
60,0 |
46,0 |
28,0 |
22,0 |
17,0 |
25,0 |
30,0 |
35,0 |
20,0 |
45,0 |
КПД |
0,74 |
0,83 |
0,75 |
0,48 |
0,74 |
0,75 |
0,53 |
0,77 |
0,75 |
0,80 |
N ,квт. |
9,2 |
5,2 |
2,5 |
2,5 |
10,0 |
8,0 |
4,5 |
4,6 |
4,7 |
5,0 |
L1 , м |
29 |
18 |
12 |
20 |
25 |
22 |
12 |
15 |
17 |
18 |
d1 , мм |
200 |
175 |
100 |
150 |
200 |
100 |
100 |
150 |
120 |
175 |
ΣL1 |
4,8 |
3,6 |
5,8 |
3,6 |
4,8 |
7,0 |
2,3 |
2,5 |
2,6 |
3,0 |
L2, м |
95 |
70 |
30 |
70 |
90 |
65 |
50 |
60 |
65 |
70 |
d2, мм |
165 |
160 |
185 |
140 |
170 |
180 |
140 |
140 |
130 |
150 |
ΣL2 |
5,0 |
3,8 |
4,8 |
5,6 |
5,0 |
8,5 |
2,4 |
2,8 |
3,0 |
3,2 |
∆Э, мм |
0,8 |
1,4 |
1,0 |
1,2 |
0,8 |
1,0 |
1,2 |
1,2 |
1,1 |
0,8 |
υ , ст |
0,012 |
0,014 |
0,015 |
0,011 |
0,012 |
0,08 |
0,013 |
0,012 |
0,014 |
0,015 |
hвс, м |
1,8 |
2,5 |
3,0 |
1,7 |
2,0 |
1,7 |
1,5 |
2,0 |
2,8 |
3,0 |
Параметры |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
δ |
0,9 |
0,75 |
0,95 |
1,0 |
0,6 |
0,65 |
0,7 |
0,8 |
0,9 |
1,0 |
Q , л/с |
15 |
22 |
18 |
20 |
15 |
25 |
16 |
18 |
15 |
22 |
КПД |
0,73 |
0,67 |
0,77 |
0,78 |
0,79 |
0,81 |
0,82 |
0,83 |
0,85 |
0,75 |
N ,квт. |
3,0 |
6,0 |
2,5 |
2,7 |
4,0 |
3,2 |
2,4 |
2,5 |
2,3 |
2,7 |
L1 , м |
15 |
10 |
12 |
13 |
15 |
17 |
18 |
20 |
17 |
19 |
d1 , мм |
100 |
150 |
120 |
140 |
130 |
120 |
110 |
100 |
120 |
130 |
ΣL1 |
4,0 |
4,2 |
5,1 |
3,5 |
4,5 |
5,0 |
5,5 |
2,7 |
2,8 |
2,9 |
L2, м |
25 |
65 |
70 |
80 |
85 |
90 |
65 |
95 |
60 |
55 |
ΣL2 |
3,8 |
5,1 |
5,2 |
4,8 |
4,7 |
4,6 |
4,3 |
3,9 |
3,8 |
3,7 |
d2, мм |
120 |
140 |
130 |
150 |
140 |
140 |
130 |
120 |
140 |
120 |
∆Э, мм |
0,9 |
0,8 |
1,0 |
1,2 |
1,1 |
0,8 |
0,9 |
1,4 |
1,2 |
1,3 |
υ , ст |
0,016 |
0,017 |
0,02 |
0,05 |
0,013 |
0,014 |
0,02 |
0,03 |
0,03 |
0,04 |
hвс, м |
2,8 |
2,5 |
2,0 |
2,6 |
2,7 |
2,2 |
2,0 |
2,7 |
2,8 |
2,5 |
Параметры |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
39 |
40 |
δ |
0,95 |
0,85 |
0,75 |
0,8 |
0,8 |
0,75 |
0,9 |
1,0 |
0,95 |
0,65 |
Q , л/с |
50 |
55 |
45 |
40 |
35 |
30 |
35 |
40 |
38 |
35 |
КПД |
0,83 |
0,80 |
0,56 |
0,64 |
0,72 |
0,85 |
0,8 |
0,7 |
0,75 |
0,77 |
N ,квт. |
5,0 |
8,2 |
9,8 |
8,2 |
8,9 |
4,0 |
4,5 |
4,8 |
8,6 |
3,8 |
L1 , м |
10 |
15 |
8 |
10 |
9 |
12 |
15 |
13 |
7 |
18 |
d1 , мм |
140 |
100 |
120 |
130 |
120 |
150 |
150 |
140 |
120 |
130 |
ΣL1 |
3,0 |
3,5 |
4,0 |
4,5 |
4,0 |
2,2 |
2,3 |
2,4 |
3,0 |
5,0 |
L2, м |
18 |
22 |
15 |
22 |
15 |
50 |
55 |
60 |
15 |
70 |
ΣL2 |
4,2 |
5,0 |
7,0 |
8,5 |
5,2 |
3,0 |
3,2 |
2,5 |
4,0 |
3,5 |
d2, мм |
160 |
160 |
160 |
180 |
130 |
140 |
160 |
150 |
180 |
140 |
∆Э, мм |
1,1 |
0,8 |
1,1 |
1,2 |
1,0 |
1,0 |
0,9 |
0,8 |
1,1 |
1,2 |
υ , ст |
0,05 |
0,02 |
0,013 |
0,02 |
0,03 |
0,05 |
0,014 |
0,015 |
0,017 |
0,02 |
hвс, м |
2,4 |
2,0 |
3,2 |
3,0 |
3,0 |
2,4 |
2,7 |
2,8 |
3,0 |
3,1 |
Параметры |
41 |
42 |
43 |
44 |
45 |
46 |
47 |
48 |
49 |
50 |
δ |
0,6 |
0,7 |
0,8 |
0,9 |
1,0 |
0,9 |
0,8 |
0,7 |
0,65 |
0,8 |
Q , л/с |
45 |
50 |
37 |
36 |
42 |
45 |
50 |
60 |
70 |
75 |
КПД |
0,8 |
0,83 |
0,78 |
0,76 |
0,75 |
0,70 |
0,77 |
0,8 |
0,78 |
0,83 |
N ,квт. |
8,0 |
8,5 |
4,0 |
3,8 |
4,2 |
5,0 |
5,6 |
6,0 |
8,0 |
8,0 |
L1 , м |
8 |
10 |
12 |
10 |
12 |
19 |
20 |
10 |
5 |
10 |
d1 , мм |
160 |
140 |
140 |
150 |
160 |
200 |
170 |
150 |
140 |
180 |
ΣL1 |
5,5 |
6,0 |
4,2 |
3,7 |
3,8 |
2,5 |
2,7 |
3,0 |
3,2 |
3,5 |
L2, м |
15 |
20 |
55 |
65 |
70 |
60 |
70 |
20 |
15 |
20 |
ΣL2 |
3,0 |
3,2 |
2,4 |
2,7 |
2,8 |
2,5 |
3,3 |
3,4 |
3,7 |
4,2 |
d2, мм |
180 |
180 |
130 |
140 |
150 |
180 |
150 |
160 |
150 |
160 |
∆Э, мм |
1,0 |
0,8 |
0,6 |
0,7 |
0,9 |
1,0 |
1,2 |
1,0 |
1,1 |
1,2 |
υ , ст |
0,03 |
0,04 |
0,02 |
0,02 |
0,03 |
0,025 |
0,014 |
0,012 |
0,013 |
0,011 |
hвс, м |
3,2 |
2,5 |
2,4 |
2,6 |
2,5 |
1,8 |
2,0 |
2,2 |
2,0 |
1,8 |
