Исходные данные

По номерам зачётной книжки: 111318.

Таблица 1 Климатические характеристики населенных пунктов по СНиП 2.01.01-82

Номер задания по по-следней цифре зачетной книжки	Населенный пункт	Расчетная тем-пература наруж-ного воздуха			Рас-четная ско-рость ветра U,м/с	Продолжи-тельность периода со среднесуточ-ной темпера-турой воз-духа, сутки	Средняя температура периода со среднесу-точ. темпе-ратурой, оС
		tн.в, С	tн.р, С	tх.с, С
8	Уфа	-19	-35	-38	4,2	214	-6,6

Таблица 2 Теплотехнические показатели строительных материалов и конструкции

№ п/п	Материал	Расчетные коэффициенты
		Теплопроводности λ, Вт/(м·°С)	Теплоусвоения S, Вт/(м2·°С)	Толщина δ, м
1	2	3	4	5
Основной слой ограждения
2	Кирпичная кладка из сплошного силикатного кирпича на цементнопесчаном растворе	0,76	9,77	0,62
Штукатурка
3	Сухая штукатурка	0,15	2,44	0,02
Засыпки потолка
4	Щебень из доменного шлака	0,21	3,36	0,05

1 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ С ПРИМЕНЕНИЕМ

ЭНЕРГОСБЕРЕГАЮЩИХ МЕРОПРИЯТИЙ ПО УТЕПЛЕНИЮ

ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

1. Тепловые потери через стены

Тепловые потери через стены в Вт определяются по формуле [1]

, (1)

где - основные тепловые потери через строительные конструкции, Вт;

-добавочные теплопотери, Вт.

Основные потери теплоты через ограждения в Вт определяются по выражению [1]

(2)

где – общее термическое сопротивление теплопередачи ограждения, (м²·К)/Вт;

– площадь ограждения, ;

t_в, t_нр – расчётные температуры внутреннего и наружного воздуха, t_в=20⁰С, t_нр=-38⁰С [5];

n – поправочный коэффициент к расчётной разнице температур, принимаемый в зависимости от положения ограждения к наружному воздуху, n=1.

Площадь ограждения в определяется по формуле [1]

, (3)

где – высота ограждения, ;

– длина ограждения, ;

- площадь окон, ;

- площадь дверей, .

Определим площади стен.

Примем высоту потолков H=3000 мм =3м;

Таблица 3 Площадей, размеров окон и дверей всего дома

№	n, шт.	A, м2.	мм.
1. Размер проёма окна	8	2,13	1460х1460
2. Размер проёма двери	3	2,185	2300х950

Площадь составит

А=3 (13,3+7,315+3,3+3,7+2,13+4,5+9,57+10,3+1,73+5,2) – 82,1332,185 = 159,54 м².

Общее термическое сопротивление теплопередачи стен в (м²·К)/Вт определяются по формуле [1]

, (4)

где – термическое сопротивление тепловосприятию внутренней поверхности ограждения, R_в=0,115 (м²·К)/Вт;

– термическое сопротивление теплоотдачи наружной поверхности ограждения, R_н=0,0435 (м²·К)/Вт;

- сумма термических сопротивлений теплопроводности отдельных слоев слойного ограждения толщиной , в м, теплопроводностью , в .

Определим основные потери теплоты через стены.

Примем стену, состоящую из 2 слоев.

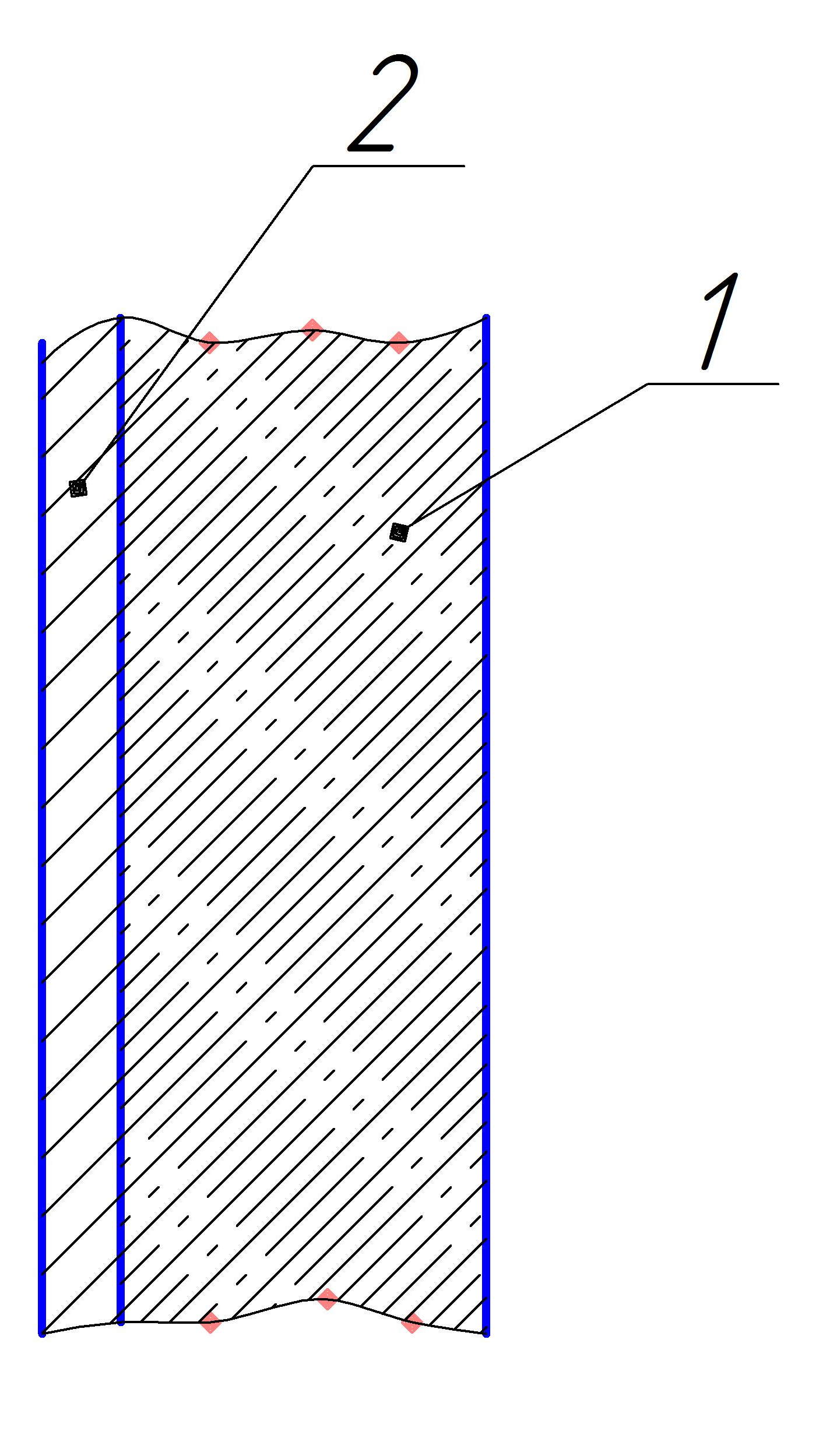

Рисунок 1 Схема разбивки стены на слои:1- кирпичный селикатный на цементно песчаном растворе ( =0,62 м, =0,76 Вт/(м⁰С), S=9,77 Вт/(м²⁰С)); 2 – сухая штукатурка ( =0,02 м, =0,19 Вт/(м⁰С), S=3,34 Вт/(м²⁰С));
