4 Метод использования аудиометров
Задача исследования слуха сводится не только к установлению степени и причины его повреждения, но и определению того, какой слуховой аппарат пригоден Для использования в конкретном случае.
В простейших случаях исследование слуха проводится так. Врач с различного расстояния шепчет или говорит пациенту различные слова и устанавливает, слышит ли его пациент и понимает ли произносимые звуки. В отдельных случаях он создает акустические колебания определенной интенсивности с помощью камертона или свистка и др. Метод крайне субъективен.
При использовании метода аудиометрии "чистого звука", сигнал от электронного генератора электрических колебаний подается в наушники. Порог слышимости определяется так: врач увеличивает интенсивность звука на определенной частоте до тех пор, пока пациент через наушники не уловит его и не просигнализирует об этом. Воспринятая интенсивность звука будет являться порогом возбуждения слухового анализатора на данной частоте. При использовании наушников звуковые колебания через воздушную подушку между барабанной перепонкой и мембраной наушника непосредственно попадают во внутренние органы уха.
Для исключения влияния внешних акустических помех больного целесообразно помещать в звукоизолированную камеру (сурдокамеру).
Используется также метод исследования слуха, когда звуковые колебания с определенной частотой и интенсивностью подаются на сосцевидный отросток (кость позади уха). При этом звук передается черепной костью.
Наличие акустической связи между ушами, осуществляемой через черепную кость, приводит к тому, что при обследовании характеристик одного уха звуковые колебания попадают в другое. Для уменьшения влияния такой перекрестной связи ухо, которое в данный момент не исследуется, "маскируется". В него подаются звуковые колебания определенной силы и хаотично изменяющейся частоты ("белый, а точнее розовый шум"). Для этой цели в состав аудиометра вводится специальный электронный шумовой генератор, который может подключаться к одному или другому наушнику. В некоторых случаях порог чувствительности определяют при одновременном действии сигнала и шума. В этом случае на ухо больного (исследуемое или противоположное, в зависимости от стоящей задачи) подается широкополосный шум с одинаковой интенсивностью на всех частотах и проводится определение "порогов чистых тонов".
Большое значение имеет время "предъявления" звука. Оно обычно порядка 1-2 с.
Оценка дифференциального порога выполняется чаще всего с помощью методики Люшера. При ее использовании ритмически с частотой два раза в секунду производится изменение интенсивности звука. Для этого используется соответствующий модулятор интенсивности колебаний. Устанавливается минимальное значение амплитуды модуляции, которое испытуемый различает и отмечает как колебание постоянного уровня звука.
Для большей объективизации результатов исследований слухового анализатора иногда используется то обстоятельство, что электроэнцефалограмма обследуемого пациента меняется, если он подвергается звуковому возбуждению. Если пациент глухой, то ЭЭГ не меняется при воздействии на него звуковыми импульсами. По изменению ЭЭГ можно сделать выводы о степени повреждения слуха. С помощью этого метода можно выявить повреждения слуха у младенцев, а также разоблачить тех пациентов, которые по какой-либо причине симулируют глухоту.
Для диагностики ряда заболеваний исследуется явление иыравнивания громкости. При этом оцениваются субъективные ощущения, возникающие при воздействии звуковых колебаний разных интенсивностей. Так, например, считается установленным факт уменьшения дифференциальных порогов при поражении шуковоспринимающего аппарата и их увеличение - при поражении центральных структур.
Субъективность большинства результатов, получаемых, в том числе, с помощью различных технических средств, приводит к затруднениям с определением нормы и патологии. Поэтому точно принятой полосы нормы для аудиограммы нет. Обычно считается нормальным показатель отклонения от типовых принятых значений в ±3÷±5 дБ.
Используется также речевая аудиометрия. Целью ее является изучение восприятия речи, т.е. идентификация не изолированных сигналов, а потока раздражителей, в котором необходимо идентифицировать и звуки, и слова, и фразы. При речевой аудиометрии выясняются закономерности восприятия слов при изменениях уровня речи.
Речевая аудиометрия осуществляется следующим способом. На магнитофон записывается словесная или слоговая таблица. Особенностями записи является то, что диктор отчетливо выговаривает слова и звуки и старается поддерживать постоянный уровень громкости. Промежутки между читаемыми словами или слогами делаются такими, чтобы испытываемый успевал их спокойно записывать. Вместо диктора могут использоваться звукосинтезирующие устройства. При обследованиях обычно необходимо иметь записанными 3-4 таблицы (по 50 слов или слогов в каждой). Интенсивность звуковых сигналов устанавливают такой, что испытуемый начинает слышать неопределенные звуки.
Этот уровень берется за порог обнаружения. При увеличении уровня звукового сигнала испытуемый начинает правильно опознавать отдельные слова. Чем больше уровень звукового сигнала, тем больше процент правильно опознанных слов.

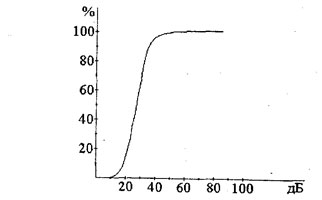

По результатам повторных измерений при разных интенсивностях звукового сигнала строится кривая изменения разборчивости слов (рис. 19).
При отсутствии патологии двадцатипроцентная разборчивость достигается при превышении интенсивности над порогом обнаружения на 17-20 дБ, пятидесятипроцентная разборчивость получается при превышении над порогом обнаружения на 24-26 дБ, восьмидесятипроцентная - на 30-34 дБ, 100% - на 37-38 дБ.
Кривая речевой аудиограммы многое говорит врачу о природе заболевания и возможностях его лечения. С ее помощью можно оценивать эффективность подбора слухового аппарата.
Рис. 19 Изменения разборчивости слов в зависимости от уровня речи
Заключение
В ходе выполнения курсового проектирования был произведен аналитический обзор в области исследования и анализа измерения порога слышимости человеческого уха посредством аудиометрических систем.
Суть разрабатываемого устройства состоит в том, что за основу проектирования прибора принята микроконтроллерная схемотехника, которая позволяет разрабатывать устройства с широкими функциональными возможностями.
Разрабатываемый пороговый аудиометр спроектирован согласно следующим требованиям: диапазон частот 125 … 8000 Гц (11 частот); интенсивность звука J= -10 … 110 дБ; регулировка уровня прослушивания с шагом в 5 дБ.
Разработана структурная схема устройства, выбрана элементная база и представлена предполагаемая принципиальная схема электронного аудиометра.
Список используемых источников
Розенблюм А. С., Цирульников Е. М. Новые методы диагностики нарушения слуха. М.: Медицина, 1993. 53 с.
Катона Золтон. Электроника в медицине: Пер. с венг./Под ред. М. К. Размахина. М.: Сов.радио, 1980. 141 с.
3. Зайченко К. В., Кулыгина Л. А., Виноградова Е. П. Диагностические измерения в медицинских системах: Учеб.пособие / СПб., 2002. 156 с.
МЭК 751 Промышленные платиновые термометры сопротивления.
Гутников В.С. Интегральная электроника в измерительных устройствах. Л.: Энергоатомиздат. Ленингр. отд-ние, 1988.
Четвертков И.И. Справочник по резисторам
Цифровые и аналоговые интегральные микросхемы: Справочник./Якубовский., Ниссельсон Л.И., Кулешов В.И. и др.; Под ред. Якубовского С.В. – М.: Радио и связь, 1989.
Гусев В.Г., Гусев Ю.М. Электроника: Учебное пособие. – М.: Высшая школа, 1991.
