ОТЧЁТ

по лабораторной работе №5

Исследование защиты человека от воздействия СВЧ- излучения»

на тему «ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ СОЗДАНИЯ СБОРОЧНОГО ПРОИЗВОДСТВА»

Выполнили cтуденты группы 9306:

foo

bar

xxx

Преподаватель:

Маловский Х.З.

Санкт-петербург-2012

Оглавление

1. Цель работы 3

3. Перечень произведённых измерений и расчёты. 4

3.1. Измерение зависимости Pпр от l. 4

3.2 Снятие диаграмм направленности антенны 6

3.3 Исследование защитных свойств экранов из различных материалов 6

1. Цель работы

Ознакомится с санитарно-гигиеническим нормированием излучения радиочастот и изучить методы защиты персонала от облучения при работе с маломощным СВЧ-генератором.

2. Теоретические сведения

Граница начала дальней зоны излучающей антенны в направлении главного максимума излучения соответствует расстоянию:

L_д.з. L­²_н/,

где L­_н – максимальный размер раскрыва антенны;  - длина волны СВЧ–излучения в воздухе . Для используемой в работе антенны L­_н = 9 см,  = 3 см и L_д.з.27 см.

Обозначим полную принятую СВЧ-мощность в эксперименте P_пр. Тогда экспериментальное значение плотности потока энергии на входе приёмной антенны определяется выражением:

ППЭ_э = P_пр/S_эф, (1)

где S_эф – эффективная площадь приёмной антенны.

Эффективная площадь антенны связана с её коэффициентом усиления G_пр соотношением:

S_эф = (/4)* G_пр, (2)

где  - длина волны.

Теоретическая плотность потока энергии ППЭ_т на расстоянии l от антенны в направлении максимума вычисляется по формуле:

ППЭ_т = ((P_гG_п)/ 4 l²)F², (3)

где P_г – выходная мощность генератора; G_п – коэффициент усиления передающей антенны по мощности; F – коэффициент искажения, учитывающий реальные условия облучения, т. е. Интерференцию прямого луча от антенны и лучей, отраженных от окружающих предметов. Коэффициент F – сложная колеблющаяся функция расстояния между антеннами. Для данной работы в первом приближении принимаем F = 1. Расчёт ППЭ следует выполнить для l, равного 30-95 см. В используемом макете коэффициент усиления приёмной и передающей антенн G_п = G_пр = 55.

3. Перечень произведённых измерений и расчёты.

3.1. Измерение зависимости P_пр от l.

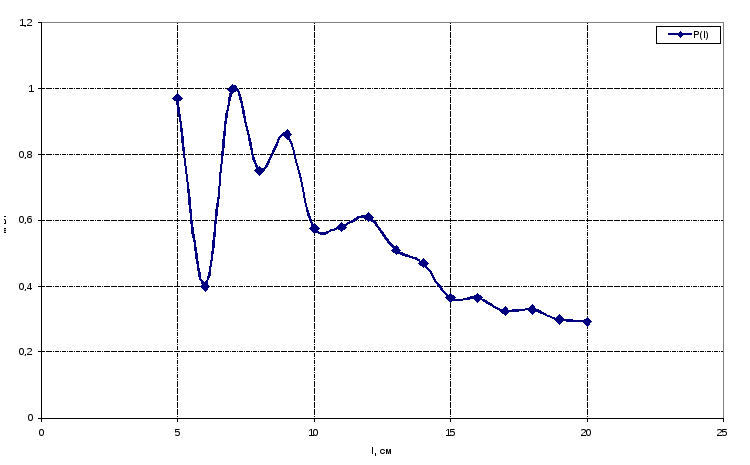

В ближней и переходной зонах:

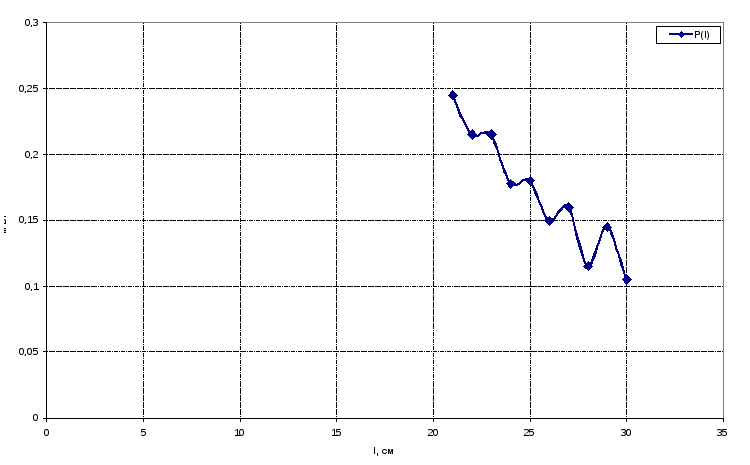

В переходной зоне:

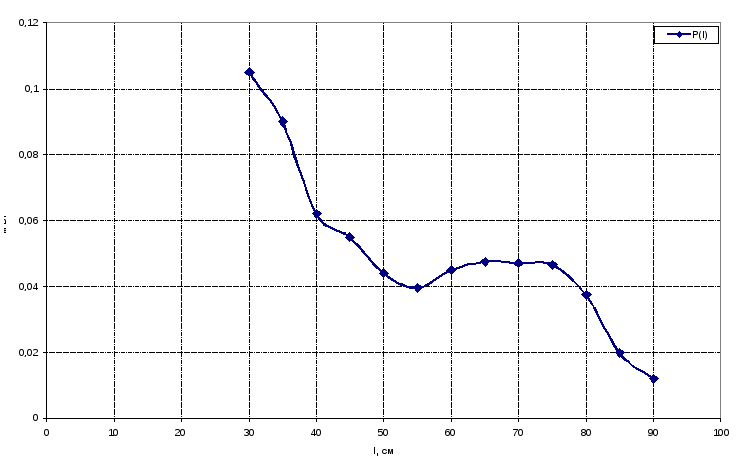

В дальней зоне:

Общий график:

Расчёт безопасного расстояния до антенны без экрана:

==13,2 см

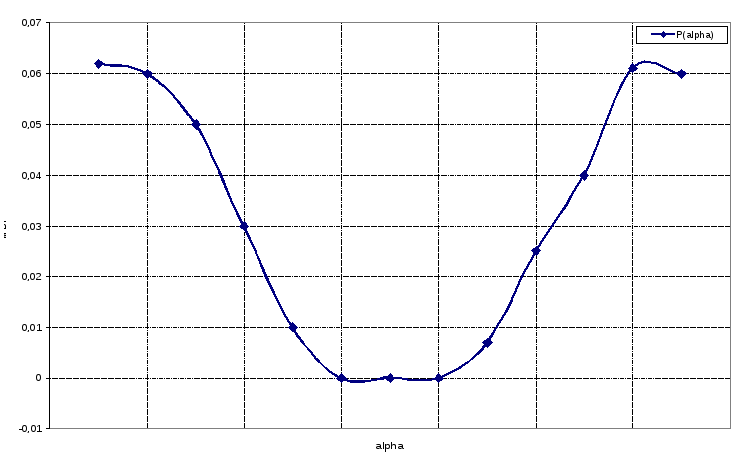

3.2 Снятие диаграмм направленности антенны

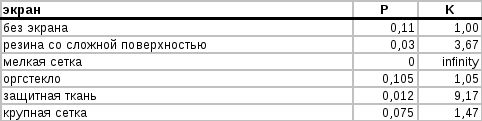

3.3 Исследование защитных свойств экранов из различных материалов

4. Выводы

В технических средствах защиты от электромагнитных излучений используют явления отражения и поглощения энергии излучателя, применяя различные виды экранов и поглотителей мощности. Благодаря высоким коэффициентам поглощения и почти полному отсутствию волнового сопротивления металлы обладают высокой отражательной и поглощательной способностью и поэтому широко применяются для экранирования.
