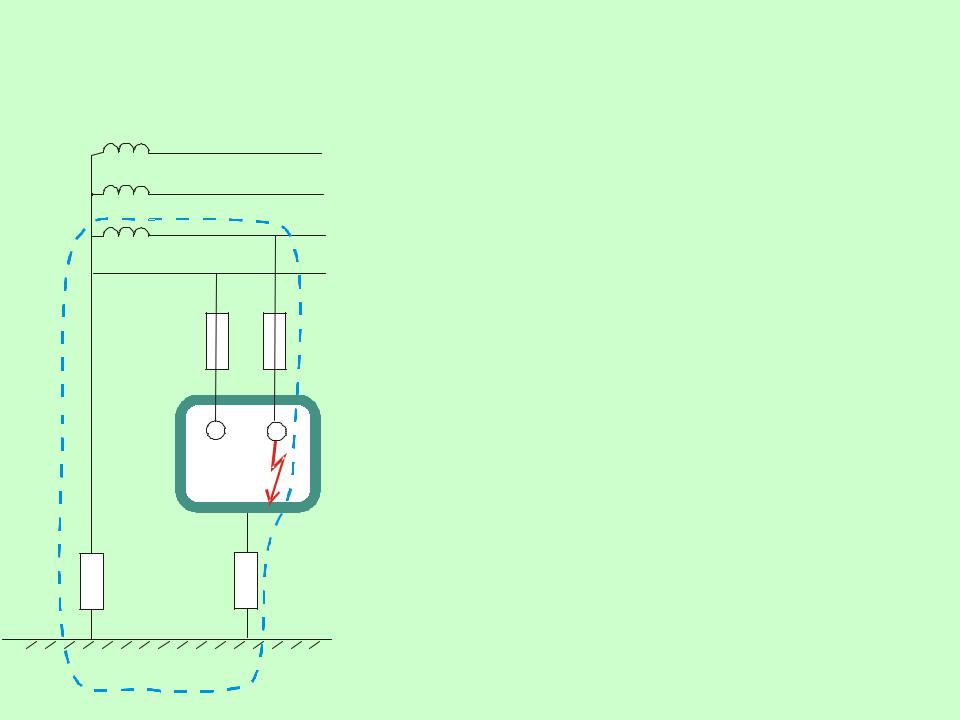

Защитное заземление в высоковольтных сетях
с глухозаземленной нейтралью
Iзам = Uф/(Rзаз+Ro)
Rзаз Ro < 0.5 Om
Uф > 1000 В
Iзам >1000 A > Iпотр
з
Отключение
ОБЛАСТИ ПРИМЕНЕНИЯ ЗАЩИТНОГО ЗАЗЕМЛЕНИЯ
Защитное заземление применяется:
- в СИН
U ≥ 380 В, 50 Гц
- в изолированных сетях ПТ
U ≥ 440 В
- во взрывоопасных зонах независимо от U
- в СИН
U ≥ 50 (25, 12) В, 50 Гц
- в изолированных сетях ПТ
U ≥ 120 (60, 30) В
всегда
как вариант защиты
- в электроустановках с глухозаземленной |
- всегда |
нейтралью при напряжении более 1000 В |
Зануление
- намеренное электрическое соединение металлических нетоковедущих частей с многократно заземленным нулевым проводом питающей сети.
N
PE
R0
ГОСТ 12.1.038-89
при аварийном режиме производственных электроустановок
|
|
|
Продолжительность воздействия , с |
|||||
|
|
|
|
|
|
|
|
|
|
|
0.01- |
|
0.1 |
0.2 |
0.5 |
1.0 |
>1 |
|
|
0.08 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
~ 50 Гц |
U пр , В |
550 |
|
340 |
160 |
105 |
60 |
20 |
|
Ih , мА |
650 |
|
400 |
190 |
125 |
50 |
6 |
|
|
|
|
|
|
|
|
|
tоткл ≤ 100 - 200 мс
РАСЧЕТ ЗАНУЛЕНИЯ |
|

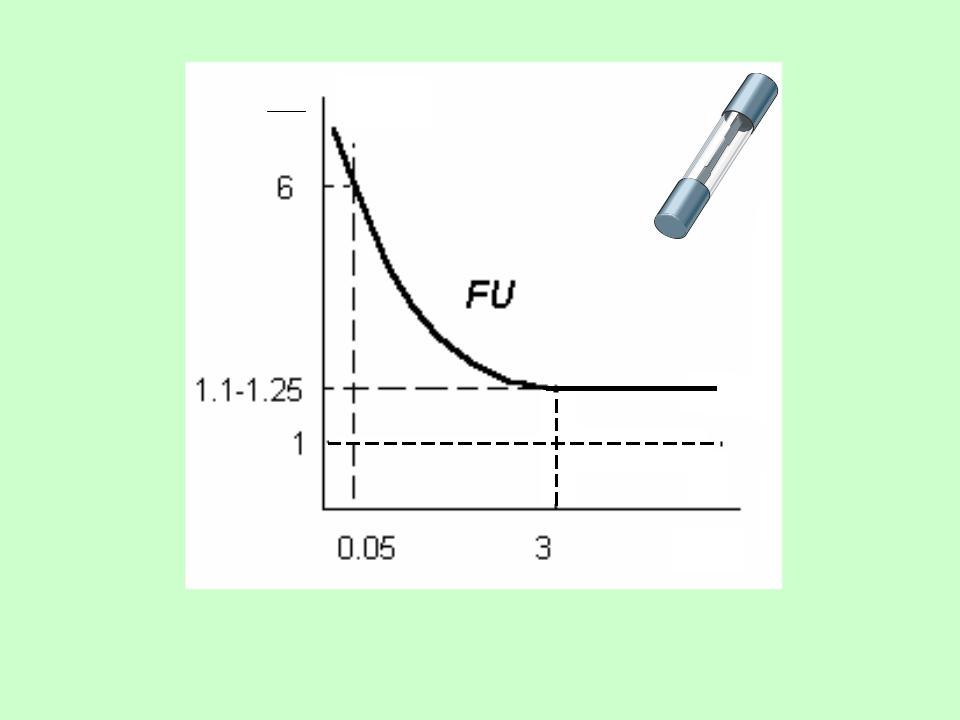

1. Выбор автомата или предохранителя: |
|
а) по Iн |
б) по Iоткл |
I |
|
Iн |
|
3 - 20 |
|
1,1 -1,5 |
|
1 |
|
|
t, сек |
0,1 |
3600 |
I |
|
|
Iн |
B, C, D |
|
3 - 20 |
||
|
||
1,1 -1,5 |
|
|
1 |
|
|
|
t, сек |
|
0,1 |
3600 |
|
- Iпуск= k· Iном , k =1.2 – для активной нагрузки |
||
|
k = 5 ~ 6 – для электродвигателя |
|
B → Iкз= (3 – 5)Iн С → Iкз= (5 – 10)Iн |
D → Iкз= (10 – 20)Iн |
I
Iн
t, сек
|
|
|
Rфп |
|
|
|
N |
|
|
|
PE |
|
Rнп |
|
Rзз |
|
R0 |
|
|
2. Расчет тока КЗ: |
Iкз Uф |
|
Uф |
|
R |
|
RT Rфп Rнп Rзз |
3. Расчет сопротивления проводника |
Rзз |
Uф |
|
l |
защитного зануления : |
1.5 IКЗ |
|
S |
|
Выбор провода по условиям механической прочности S >Smin
Провод зануления |
Жила в кабеле |
|
(шнуре питания) |
|
|
неизолированный изолированный |
|
медь |
4 |
1.5 |
1 (0.35 – в бытовых |
|
|
|
приборах) |
алюминий |
6 |
2.5 |
2.5 |
ОБЛАСТИ ПРИМЕНЕНИЯ ЗАЩИТНОГО ЗАНУЛЕНИЯ
Защитное зануление применяется:
- в СГЗН
U ≥ 380 В, 50 Гц всегда - в сетях ПТ с заземленным полюсом (ср. точкой)
U ≥ 440 В
- в СГЗН
U ≥ 50 (25, 12) В, 50 Гц как вариант защиты - в сетях ПТ
U ≥ 120 (60, 30) В
