Построение леерных ограждений
Построение леерного ограждения выполняется на основании эскиза его элемента (рис.3.24)
|
Рис. 3.24 Эскиз леерного ограждения
Построение вертикальных элементов леерного ограждения.
Построение начинается с создания одного вертикального цилиндра с заданным диаметром в модели надстройки (рис. 3.25).
|

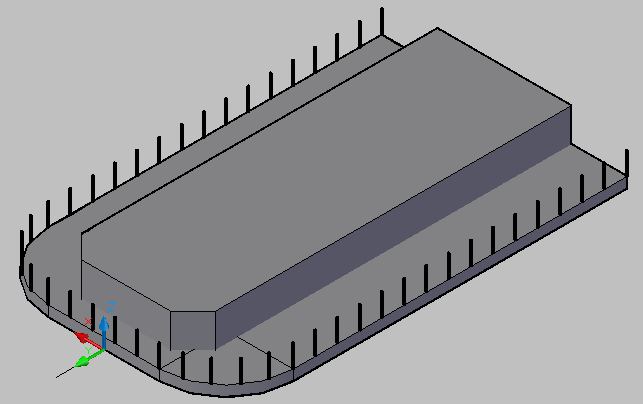

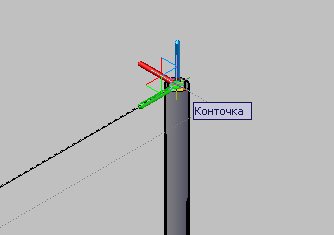

Рис. 3.25 Построение вертикального цилиндра
Цилиндры леерного ограждения устанавливается на палубах надстройки и повторяет контур палубы. Затем построенный цилиндр размножается копированием через равномерные промежутки либо командой Массив рисунок 3.26.
|

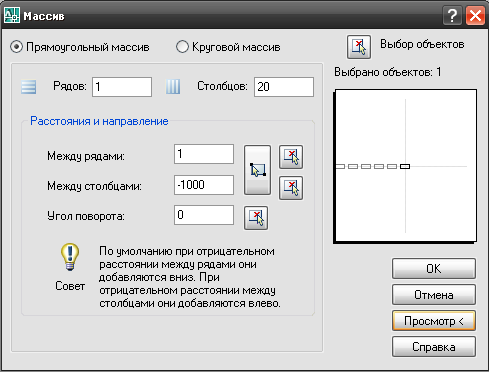

Рис. 3.26 диалоговое окно команды Массив
|

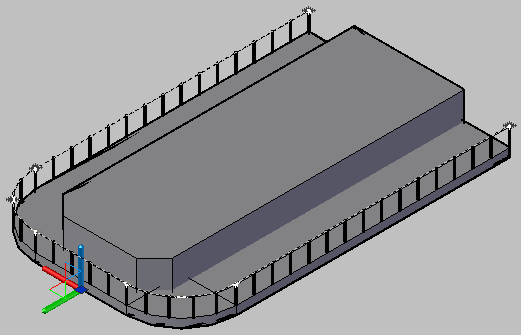

Рис. 3.27 Построение вертикальных элементов леерного ограждения
Построение горизонтальных элементов леерного ограждения.

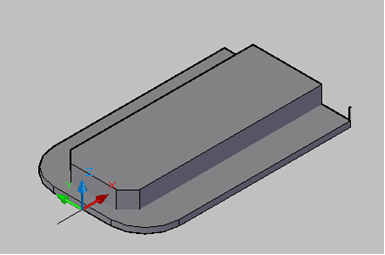

Построение начинается с вычерчивания осей для горизонтальных элементов леерного ограждения. Выполняем поворот ПСК, при котором ось Z располагается горизонтально (см. рисунок 3.28, 3.29, 3.30). Для построения используем команду Полилиния.
|
Рис. 3.28
Рис. 3.29
|
Рис. 3.30
В начальных точках осей строим окружности, как показано на рисунке 3.31. и с помощью команды Выдавливание получаем горизонтальные части ограждения (рисунок 3.32).
Рис. 3.31
|

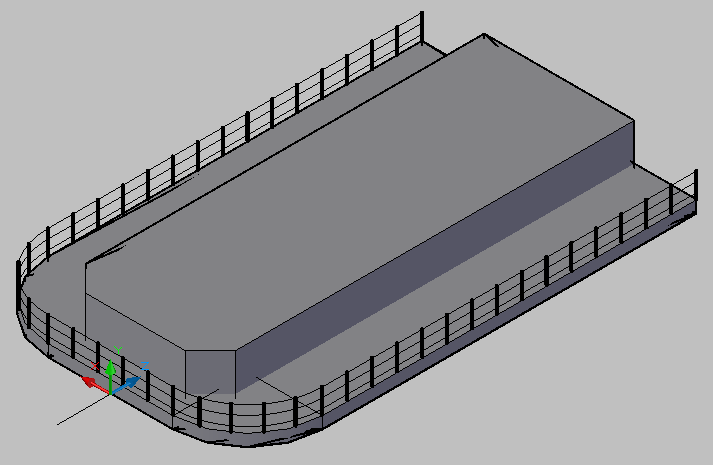

Рис. 3.32 Объемной модели надстройки с леерными ограждениями.
