6. Вычерчивание поперечного набора

После того как продольный набор изображён наносятся лини поперечного набора, толщины обшивки (см. п. 1.5), кницы и бракеты. (рис.2.7.)

Рис. 2.21. Модель мидель-шпангоута

Для изображения толщины полки тавра на виде сбоку её необходимо показать двумя тонкими линиями. Все элементы поперечного набора целесообразно изображать в отдельном слое.

7. Обозначение на судостроительных чертежах

Всё многообразие корпусных элементов, изображённых на чертеже, имеет чёткое обозначение, для однозначного чтения чертежа на последующих стадиях разработки проекта судна и изготовления на судостроительном предприятии. Кроме того нанесённые надписи и размеры должны соответствовать требованиям стандартов, для чего целесообразно создать стили их нанесения, что в последствии позволит сократить время на их нанесение иоформление.

При создании стилей необходимо учитывать способ, которым вы создаёте чертёж (см. п. 1.6)

Обозначение на судостроительных чертежах прокатного металла (листов, полос, профилей) выполняется в соответствии с ГОСТ 5.0287-79.

Листовой металл обозначается простановкой буквы sи цифры, означающей толщину металла в миллиметрах, например s10. Размер может располагаться непосредственно на элементе или на выносной линии. Для последнего в среде AutoCADможно использовать команду выноска или мультивыноска, реализованная в версиях с 2008 года.

Прокатный профиль (полособульб, уголок) обозначается условным знаком, по форме напоминающим сам профиль. Справа от знака указывается размер профиля либо в виде номера по сортаменту (если он имеется), который, как правило, совпадает с высотой профиля в сантиметрах, либо непосредственные размеры профиля в миллиметрах. Например, обозначение 55050 гласит уголок равнополочный со сторонами 50 мм и толщиной стенки 5 мм.

Кницы на чертеже обозначаются либо установкой толщины s10, либо толщину, длину и ширину s10200200. Если кница выполнена с фланцем, то добавляют буквы «фл» размерное число, означающее ширину фланца. При выполнении кницы или бракеты с приварной полосой кницу её обозначают в виде дроби, где в числителе указываются размеры кницы, а в знаменателе толщина и ширина приварной полки (рис. 2.8).

Сварной тавровый профиль обозначается аналогично бракете с приварной полосой в виде дроби, перед которой устанавливается знак  (рис. 2.8). В числители указывается толщина и высота стенки, а в знаменателе, толщина и ширина полки.

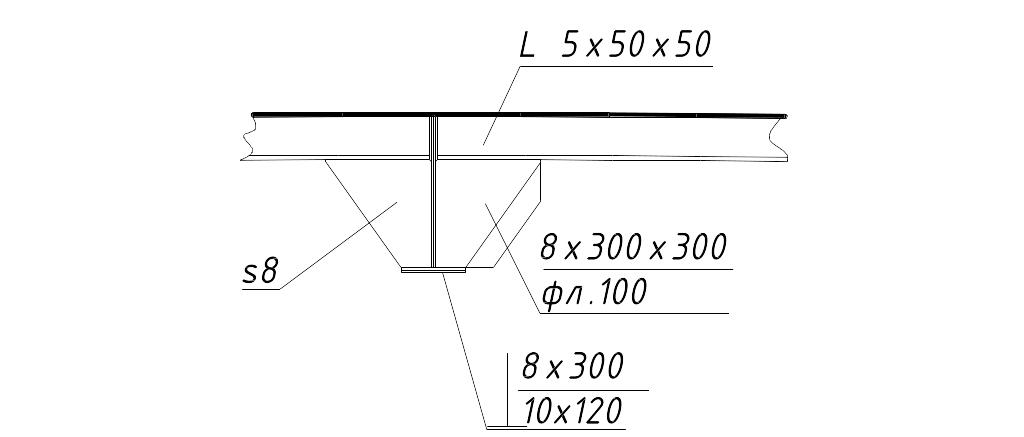

Рис. 2.22. Обозначение на чертеже

Окончательно оформленный чертёж должен выглядеть, как показано на рис. 2.9

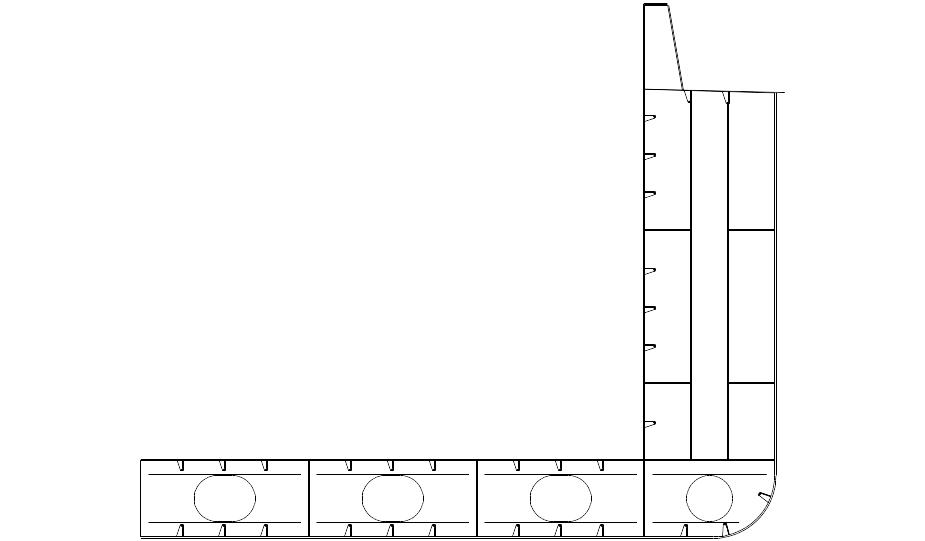

Рис. 2.23. Мидель-шпангоут

8. Вывод чертежа на печать

Вывод чертежа на печать осуществляется вызовом команды печать (ФайлПечать)

Имя (область «Набор параметров листа») – имя под которым сохраняется настроенный пользователем особенности печати;

Имя (область принтер/плоттер) – имя принтера, на который выводится печать;

Формат – позволяет выбрать из списка формат бумаги для печати;

Область печати – указывается, что необходимо напечатать, имеются следующие варианты:

• Лист – при работе в формате модель-лист на печать выводиться активный лист;

• Экран – изображение, расположенное на экране;

• Рамка – часть чертежа, указанная пользователем рамкой с помощью Мыши;

• Границы (Лимиты)

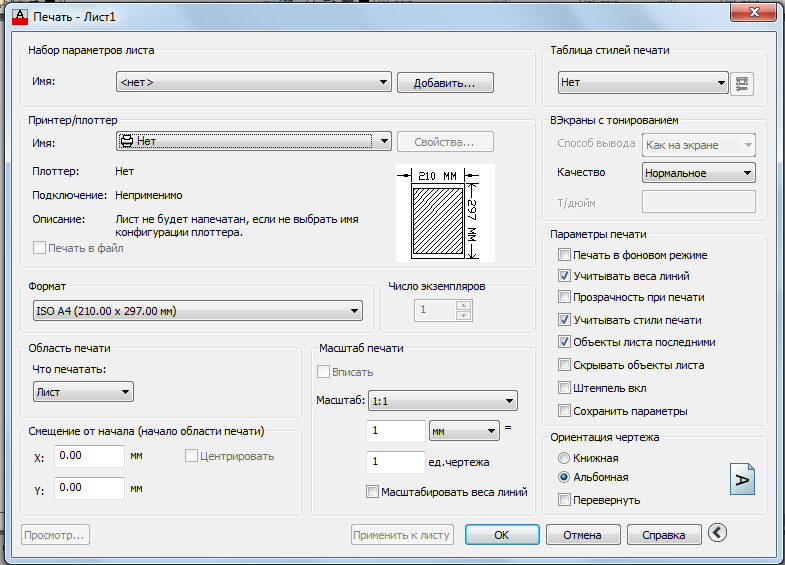

Рис. 2.24. Диалоговое окно "Диспетчер печати"

Смещение от начала (начало области печати) – положение выбранной области печати на указанном формате.

Масштаб печати. Позволяет масштабировать изображение при печати. Поскольку большинство принтеров и плоттеров имеют не печатаемую область (не позволяют разместить изображение от 2 до 10 мм ближе к краю листа) имеется функция «Вписать», задающая максимально возможный масштаб для вывода чертежа.

Таблица стилей печати – указывается замена цветов при печати, по сравнению с теми, что были выбраны при создании чертежа. Стиль «monochrome» выводит на печать чёрно белое изображение.

Ориентация на чертеже – расположение области печати на формате: альбомное или книжное.

Остальные параметры рекомендуется оставлять без изменений.
