В настоящее время используется трехфазная двенадцатипульсовая схема выпрямления позволяет уменьшить пульсацию (переменную составляющую) выпрямленного напряжения по сравнению с шестипульсовыми схемами выпрямления, что очень важно для электрической тяги на постоянном токе: облегчается работа устройства для сглаживания пульсации выпрямленного напряжения, чем снижается мешающее действие электрической тяги на проводные линии связи; повышается cos φ подстанции. Двенадцатипульсовые схемы выпрямления образуются из двух трехфазных шестипульсовых мостовых схем выпрямления, соединенных параллельно или последовательно, у которых амплитуды выпрямленного напряжения сдвинуты по фазе на угол π/6.
При параллельном соединении трехфазных мостовых шестипульсовых схем необходимо применять уравнительный реактор, как в схеме выпрямления «две обратные звезды с уравнительным реактором», что усложняет преобразовательный агрегат. Кроме того, при таком соединении мостов может возникнуть «пик» напряжения при снижении выпрямленного напряжения до нуля.
Схема выпрямления с последовательным соединением двух шестипульсовых мостовых схем.

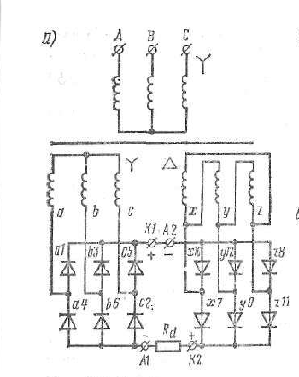

Трехфазная двенадцатипульсовая схема выпрямления (а) и графики напряжений (б) и протекания токов (в)
не требует уравнительного реактора и потому она предпочтительнее. Одна из вторичных обмоток преобразовательного трансформатора соединена в «звезду», другая — в «треугольник». Катод К1 моста «звезды» соединен с анодом А2 моста «треугольника», нагрузка Rd присоединена к катоду К2 «треугольника» и аноду А1 «звезды». В каждом мосту работают одновременно два диода — один из катодной, другой из анодной группы. Выпрямленное напряжение за период каждого моста — шестипульсовое (см. Udу и Ud∆ на рис. 214, б). При совместной работе мостов работают одновременно четыре диода, что видно из диаграммы на рис. 214, о. Напряжение одного моста накладывается на напряжение другого моста (см. рис. 241, б), в результате чего на нагрузку поступает двенадцатипульсовое выпрямленное напряжение с меньшей амплитудой переменной составляющей. При U2∆ = √2 U2Y напряжение холостого хода на зажимах выпрямителя Ud0 = 4,68 2у, а повторяющееся максимальное напряжение на диодах Uповт.max = √6U 2 γ = 0,52Ud0 .
