«Використання пк Femap – Nastran nx при розрахунку металевих конструкцій.»
Реферат до курсу
«Числові методи будівельної механіки та САПР»
Виконав:
ст. гр. МТТ-31, ІБІД
Катинський Т.І.
__________________
підпис
Перевірив:
доц. Шиндер В.К.
__________________
підпис
Львів – 2014
Зміст
1.Вступ
2. 1.Принципи розрахунку ПЗ Femap Nastran NX, зокрема у будівництві
1.1. Основні команди та інструменти для створення певного геометричного тіла .
1.2. Створення геометричної моделі.
1.3. Розбивка на скінченні елементи для подальшого розрахунку методом кінцевих елементів (МКЕ).
1.4. Аналіз розрахунку
2. Основні характеристики розрахунку металевих конструкцій.
2.1.Особливість створення моделі в конструкціях
2.2.Задання матеріалу моделі
2.3. Сортамент прокату Femap.
2.4.Розрахунок перерізу.
3.Зручність використання, плюси та мінуси ПЗ
Висновок
Список літератури
Вступ
FEMAP (абревіатура від Finite Element Modeling Аnd Postprocessing) являє собою середовище для підготовки скінченних елементних моделей конструкції і відповідно крайових задач для подальшого їх розрахунку та перегляду результатів.
Популярність Femap характерна відносною простотою і, одночасно, значною універсальністю, оскільки Femap має інтерфейс імпорта та експорта проекта і його частин з багатьма другими програмами, такими як ANSYS, LS-DENA3D, MSC. Software, NEi.Nastran та іншими. Но в більшості випадках ми говоримо та працюємо як пре - і пост - процесор тільки для Nastran NX.
Здопомогою Femap можна підготувати для NX Nastran такі основні крайові задачі: теплопровідність стаціонарна і нестаціонарна, статичне (термо)пружне, пластичне, повзуче стани пружних тіл,оптимізація конструкції та багато інших.
Конструкція або середовище може бути апроксимована різноманітним набором кінцевих елементів: одно-,двома- і трьовимірними з різними властивостями, із різних матеріалів характеристики яких можуть залежити від температури або швидкості деформації.
Повний цикил проведення аналізу елемента конструкції заклечається в таких етапах;
Аналіз геометричного елемента конструкції (тіла), обумовлений чого навантаженням ,властивості матеріала , створення розрахункової моделі;
Введення теплофізичних і механічних характеристик матеріалів;
Створення геометричної і на її основі – кінцево-елементної моделі тіла; і навпаки;
Введення початкових і граничних умов;
Створення завдання на розрахунок;
Проведення розрахунку;
Візуалізація получених результатів і їх критичний аналіз;
При необхідності проведення повторного розрахунку;
Фіксація результатів.
Також неможлива робота в Femap(і) без основ знань певної галузі.

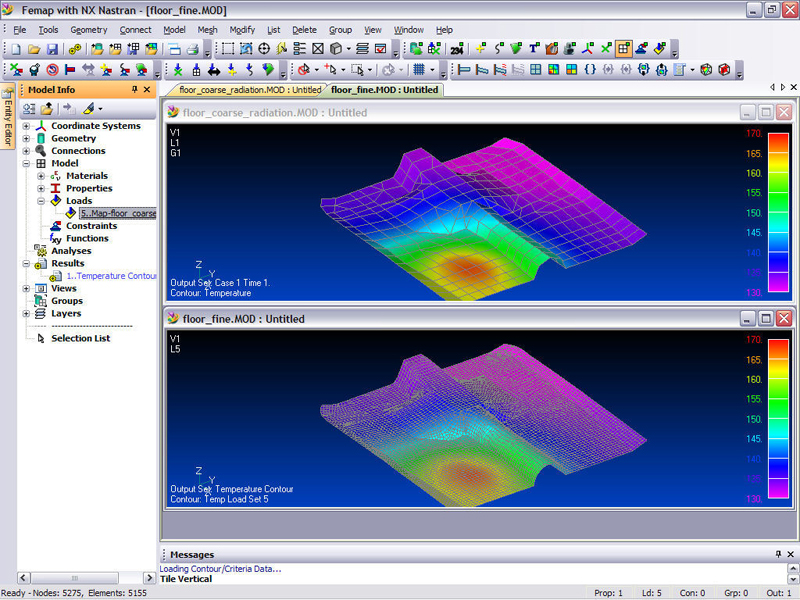

Графічний інтерфейс програми Femap
1.Принципи розрахунку пз Femap Nastran nx, зокрема у будівництві
1.1. Основні команди та інструменти для створення певного геометричного тіла .
Основні команди та інструменти знаходяться у Головному меню
Таблиця з Головного меню.
Назва |
Призначення |
File |
Завантаження, імпорт, експорт, друк, загальне настроювання інтерфейсу. |
Tools |
Управління параметрами плоскої робочої плошини, курсор, модифікація меню, виклик менеджера слів і багато ще інших. |
Geometry |
Створення геометричної моделі |
Connect |
Введення даних для подальшого спільного розрахунку різних за характеристиками моделі |
Model |
Створення крайових задач моделі, введання певних функцій для подальшого розрахунку. |
Mesh |
Формування умов для розбивки на скінченні елементи. |
Modify |
Редагування різних частин моделі |
List |
Вивід інформації про різні частини моледі |
Delete |
Видалення непотрібних частин моделі. |
Group |
Формування різноманітних груп для складніших моделей. |
View |
Управління результатами розрахунку і функціями |
Windows |
Настроювання графічних вікон. |
Help |
Допомога |
Для створення геометричного тіла використовуємо команди з головного меню Geometry в якому знаходиться всі необхідні команди для побудови геометричного тіла і зокрема загального вигляду моделі.
Коротка характеристика мнемонічного меню View
В цьому меню знаходяться команди які допомагають збільшити, зменшити нашу модель, перемісти, покрутити відносно якоїсь осі у робочому просторі і показати зовнішній стиль моделі.
Коротка характеристика мнемонічного меню Post.
Це меню дуже зручне для перегляду результату розрахунку. Тобто нам зручно дивитися при розрахунку металевих конструкціях де виникають найбільші напруження як графічно так і за допомогою певних графіків чи епюр, таком можемо подивитися як деформується наша конструкція.
