73. Загальні відомості про одновібратори, їх основні параметри і характеристики. Одновібратори на біполярних і польових транзисторах.

С

Uж

хеми одно вібраторів є аналогічні схемам мультивібраторів, тільки в одному з плеч схеми замість зв’язку за змінною складовою використовується зв'язок по постійній складовій сигналу.

Т аким чином схема володітиме тільки одним стійким станом. Для формування фронту генерованого імпульсу використовується прискорюючий конденсатор С1, ввімкнений паралельно до резистора Rб2 зворотного зв’язку.

Для надійного закривання транзистора VT2 використовується додаткове джерело від’ємного зміщення. В такій схемі при її ввімкненні до живлення, каскад на VT2 буде закритим, а на VT1 – відкритим. При поданні короткочасного керуючого імпульсу на базу VT2 ініціалізуються процеси відкривання VT2. конденсатор C2 починає розряджатися, що приводить до відкривання транзистора VT1 і відповідно перезарядки С2. після генерації імпульсу, що визначається тривалістю часу , схема повертається в початкове положення.

74. Одновібратори на операційних підсилювачах Одновібратори в інтеїральному виконанні.

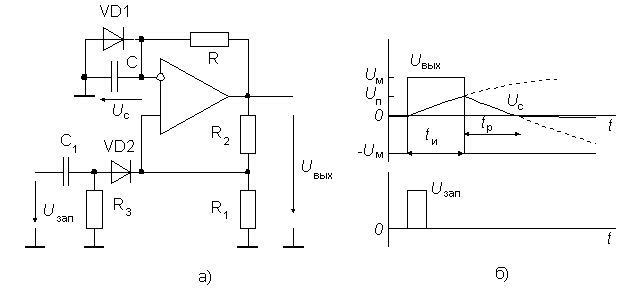

Звичайне призначення чекає мультивібратора - отримання одиночного імпульсу заданої тривалості. Відлік тривалості імпульсу починається від фронту (або рівня) спеціального запускає імпульсу. Для того, щоб перейти від схеми автоколебательного до схеми чекає мультивібратора, необхідно ввести додатково ланцюг запуску і ланцюг "гальмування". Схема одновібратора наведена на малюнку 3а.  Рисунок 3 - Схема одновібратора (а) і  тимчасова діаграма його роботи (б)  Якщо вихідна напруга ОП негативне максимальне, то діод VD1 відкритий, і напруга на Времязадающій конденсаторі u c невелике негативне, рівне приблизно 0,5 В. При правильному виборі параметрів схеми напруга на неінвертуючий вході ОП   ,  тому при відсутності запускає імпульсу U зап схема знаходиться в стійкому стані. По приході позитивного імпульсу, що запускає достатньої амплітуди операційний підсилювач за рахунок позитивного зворотного зв'язку перемикається в такий стан, при якому його вихідна напруга дорівнює + U м. Діод VD2 закривається і на р-вході ОП встановлюється напруга   .  До времязадающей ланцюга RC тепер докладено напруга + U м, під дією якого закривається діод VD2 і починається заряд конденсатора С. Коли, через час t 1,напруга u c досягне порогу U п, операційний підсилювач переключиться і повернеться в первинний стан. Конденсатор З почне розряджатися і, через проміжок часу t р, званий часом релаксації, напруга u c стане негативним, діод VD1 відкриється і цикл закінчиться.  Процеси в схемі описуються тим же рівнянням (38), але початкова умова інше, і його рішення для одновібратора має вигляд:  u c (t) = U M - (U M + U Д) e -t/RC,  де U Д - падіння напруги на відкритому діоді VD1.  Звідси за умовою u c (t 1) = U п знайдемо тривалість імпульсу одновібратора:

t 1 = RC ln {[1 + (R 1 / R 2)] [1 + (U Д / U М)]}.  З останнього виразу видно, що тривалість імпульсу одновібратора залежить від вихідної напруги насичення ОУ, яке, у свою чергу визначається напругою живлення.  Іншим недоліком розглянутої схеми є значний час релаксації, протягом якого на одновібратор не можна подавати запускає імпульс (інакше буде скорочена тривалість вихідного імпульсу). Ці недоліки відсутні у одновібратора, виконаного на спеціалізованих ІМС, званих аналоговими таймерами.

75. Генератори лінійно-змінної (пилоподібної) напруги. Генерування пилкоподібних імпульсів Генератори лінійно-змінної напруги (ГЛЗН), тобто напруги, що зростає пропорційно часу, знаходять широке застосування в радіоелектронних приладах. Вони використовуються, наприклад, у осцилографах для створення горизонтальної розгортки електронного променя. Такі періодичні імпульси лінійно-змінної напруги мають вигляд зубців пилки, тому подібні імпульси називають пилкоподібними (рис.7.1).

Створити імпульси за формою близькою до пилкоподібних можна за допомогою найпростішої схеми, зображеної на рис.7.2а. Короткий позитивний прямокутний імпульс (1) відкриває транзистор, який постійно утримується в закритому стані негативною напругою  . Цим імпульсом ємність   повністю розряджається через відкритий транзистор. Після закінчення імпульсу (1) транзистор закривається, і ємність   починає поволі заряджатися через опір   від джерела   за законом  (7.1) Для досить малих проміжків часу   експоненту можна розкласти в ряд, зберігаючи лише перші члени  (7.2) Отже, обірвавши процес заряджання досить рано, при  , можна одержати майже лінійне зростання напруги   у часі, але ціною неповного використання напруги   та мализни  . Мірою відхилення закону зміни   від лінійного є другий член у дужках виразу (7.2), який називають коефіцієнтом нелінійності  . Покращити форму імпульсів та наблизити їх до дійсно пилкоподібних можна застосувавши замість резистора   деякий нелінійний опір, струм якого  слабко залежить (в певних межах) від спаду напруги на цьому опорі, тобто елемент з великим диференціальним опором  . Тоді струм, що заряджає ємність , буде майже незмінним і напруга на ній зростатиме пропорційно до часу  А коефіцієнт нелінійності дорівнюватиме  . Таким нелінійним опором може бути транзистор, увімкнений за схемою зі спільною базою, або струмове дзеркало.
