4.3. Плата управления
Для коммуникаций с монетоприемником и периферийным оборудованием используются разные протоколы.

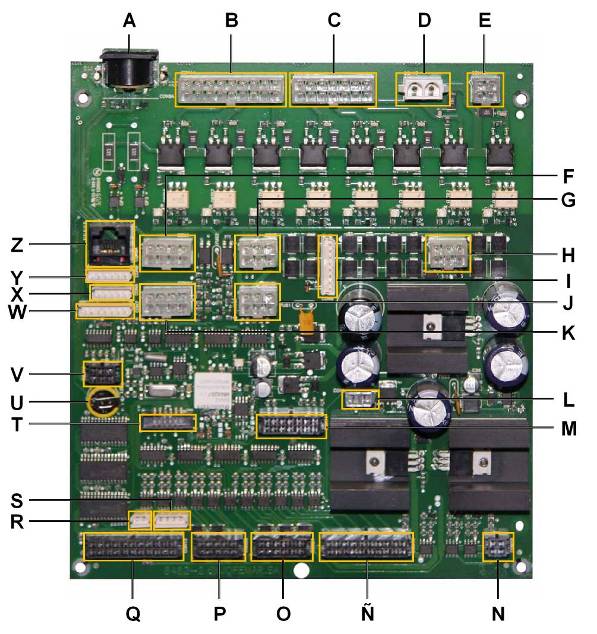

Разъемы платы управления
|
|
A. Интерфейс шины RS-232 |
Ñ. Подключение моторов подачи растворимых ингредиентов |
B. Разъем дозатора/ кофеварки / кофемолки |
O. Подключение моторов миксеров |
C. Разъем электромагнитного клапана гидронасоса |
P. Подключение клапанной группы водораспределения |
D. Разъем электропитания платы, 220 Вольт |
Q. Контроллеры стаканчиков / сахарного шнека / палочек / сливного резервуара |
E. Разъем впускного электромагнитного клапана внешнего водоснабжения |
R. Подключение датчика открытой двери |
F. Интерфейс RS-485 |
S. Подключение мотора сброса монет |
G. Коммуникация по MDB протоколу |
T. Контроллер программирования платы |
H. Разъем электропитания трансформатора |
U. 3-Вольтная батарея резервного электропитания |
I. Коммуникация по платежному протоколу Executive |
V. Подключение фотодатчика отсека выдачи готового напитка |
J. Коммуникация по MDB протоколу |
W. Интерфейс RS-232 (1) |
K. Интерфейс шины RS-485 |
X. Интерфейс RS-232 (2) |
L. Разъем питания для светодиодного освещения |
Y. Интерфейс шины RS-485 |
M. Подключение расширительного бачка / счетчика воды / термодатчика |
Z. Вторичный интерфейс шины RS-485 |
N. Подключение реле бойлера / мотора регулировки жерновов |
|
Рис.
33

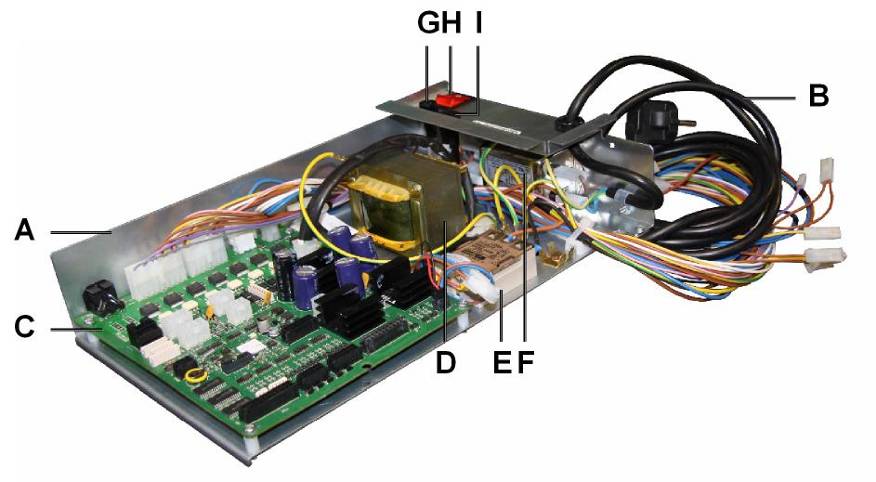

4.4. Сборный узел платы управления
Узел платы управления расположен в правой нижней части корпуса автомата и включает компоненты, показанные на рис. 34. Для того чтобы демонтировать узел, освободите четыре направляющих шурупа и два шурупа, которые крепят подставку платы управления к корпусу. Затем снимите сборный узел.
А. Подставка платы управления |
E. Реле |
В. Силовой кабель |
F. Фильтр |
C. Плата управления |
G. 16- амперный предохранитель бойлера |
D. Трансформатор |
H. Главный выключатель |
|
I. 10-амперный плавкий предохранитель |
|
|
Рис. 34 |
|
ХАРАКТИРИСТИКИ |
||
Главный выключатель |
двухполюсный |
|
Фильтр кондуктивных помех |
3 A |
|
Номинальная мощность трансформатора |
100 Вт |
100 Вт |
Трансформация первичная |
230 Vac |
110 Vac |
Трансформация вторичная |
24 Vac, 15 Vac, 11 Vac |
|
220-вольтный плавкий предохранитель релейной защиты электрических сетей |
10 A |
|
110-вольтный плавкий предохранитель РЗ электрических сетей |
|
15 A |
