3.1.1. Дверь
Дверь собирается из двух деталей: двери и дверной рамы. Обе детали имеют антикоррозийное покрытие, а внешняя сторона – дополнительный лакокрасочный защитный слой.
Дверная рама служит креплением для дисплея, кнопочной панели, кнопки возврата монет, лотка для сдачи, отсека выдачи готового продукта и щита рекламной панели. На дверь же крепится направляющая для заброса монет и замок. По выбору на дверь устанавливаются также банкнотоприемник и картридер. Кнопка включения режима программирования расположена с тыльной стороны двери.

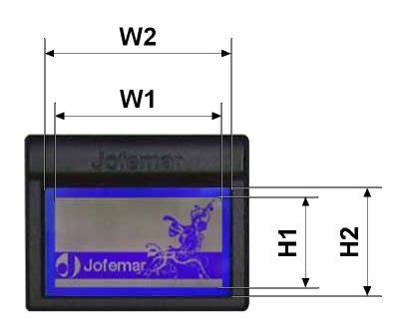

Дисплей
Дисплей показывает многоуровневое меню и используется для выполнения операций программирования автомата, показа финансовых отчетов, сообщает о технических неполадках, а также – демонстрирует сумму кредита и продажную цену напитков в штатном режиме.
► Дисплей может проигрывать анимационные ролики.
|
Рис. 01 |

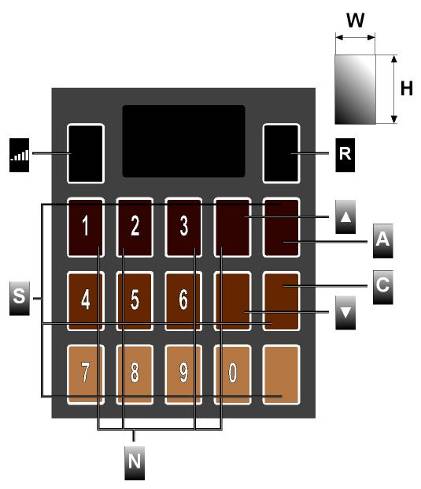

Кнопочная панель выбора продуктов
В верхнем левом углу клавиатуры расположена кнопка +/- дозировки сахара (▌▌▌▌▌). Противоположном верхнем углу – кнопка возврата монет (R), которая используется для расчета с тем покупателем, который отказался от продолжения сделки, но уже имеет в автомате сумму кредита, пополненную наличными деньгами. На кнопочной панели выбора продуктам находятся хорошо различимые клавиши для прямого доступа к 15 различным напиткам.
|
|||||||
Четыре кнопки, которые обозначены на рисунке знаками: ▲, ▼, A и C, используются как для выбора продукта, так и для целей, связанных с программированием и конфигурацией автомата. Пронумерованные кнопки (N): 1, 2, 3, 4, 5, 6, 7, 8, 9 и 0, служат для назначения цен (см. рис. 02).
Рис. 02
|
|
||||||
Рекламная панель
Рис. 03 |
Панель служит для индивидуализации внешнего вида автомата. Может использоваться любой мотив. Для замены панели необходимо открыть дверь и выполнить следующую инструкцию: во-первых, открутить защитный щиток рамы с ценниками, во-вторых, снять две боковые пластины, и, в-третьих, освободить верхний зажим. После этого можно вынимать рекламную панель. |
|||||
|
Освещение
Система освещения состоит из двух разводок: одна служит для подсветки рекламной панели, другая – для подсветки клавиш выбора. Система освещения использует диоды и имеет следующие преимущества: ровное освещение и низкое потребление энергии. Для ее работы используется источник питания 12-Вольт. |
|
Рис. 04 |
Щель для монет
Это стандартная щель для заброса монет. Она выполнена из оцинкованного сплава марки Замак.
Замок
Автоматы выпускаются в комплектации с замком, состоящим из бронированной пластины и тремя антивандальными штырями.

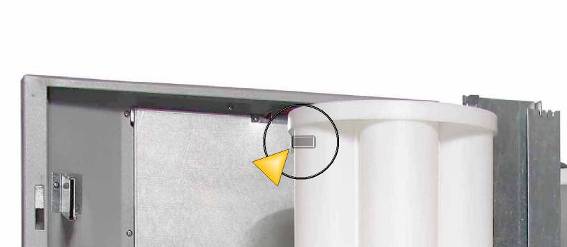

Кнопка режима программирования
|
Кнопка расположена на тыльной стороне двери вверху защитного щитка ценников (см. рис. 5). Она служит для доступа в меню программирования всех опций: цен напитков, сообщений для показа на дисплее, сброса установок и пр.
Рис. 05 |
