  1. Обратная связь в усилителях . Влияние отрицательной обратной связи на основные свойства усилителей.

Обратная связь предполагает передачу части энергии выходного сигнала на вход электронного устройства или усилителя.

Классификация:

По схеме присоединения ко входу:

- последовательная

- параллельная

По схеме присоединения к выходу:

- по напряжению

- по току

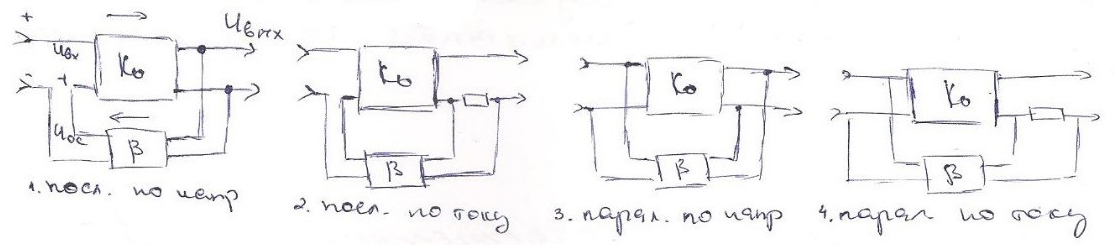

Структурная схема усилителя, охваченного обратной связью, приведена на рисунке 1.

  Рисунок 1. Структурная схема усилителя, охваченного обратной связью

- С отрицательной обратной связью

Первоначально обратная связь использовалась для увеличения коэффициента усиления. В этом случае напряжение или ток с выхода усилителя подается на его вход синфазно с входным колебанием (сдвиг фаз в петле обратной связи должен быть равен 0° или 2π×n). Такая обратная связь получила название положительная обратная связь. Однако скоро выяснилось, что положительная обратная связь приводит к нестабильности работы усилителя и ее стали избегать. Лежит в основе работы автогенераторов.

- C положительной обратной связью

Отрицательная обратная связь уменьшает коэффициент усиления усилителя. В начале двадцатого века это было крупным недостатком, однако в настоящее время это легко компенсируется добавлением одного или нескольких каскадов усиления. В то же самое время отрицательная обратная связь в усилителях приводит к улучшению многих его параметров, поэтому она нашла широкое применение.

Характеристики усилителя:

- стабильность усиления

- исходная стабильность

- введение ООС уменьшает нестабильность коэффициента усиления.

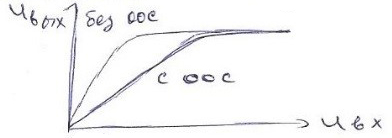

- амплитудная характеристика

- частотная характеристика

ООС выравнивает частотную характеристику, уменьшает искажения, увеличивает входное и уменьшает выходное сопротивление (в случае последовательной ОС по напряжению), расширяет

При глубокой ООС ( ):

- коэффициент усиления практически не зависит от параметров усилителя, а определяется только параметрами цепи ООС, стабильность которых значительно выше.

  1. Фликкерный ( 1/f) шум- свойства, источники.

Впервые был в лампах как эффект мерцания излучательной способности катода и его перестроек. Спектральная плотность повышается с уменьшением частоты, либо около нулевой частоты, либо около гармоник сигнала. Природа его не выяснена. Встречается в транзисторах, электрических цепях, вращение земли, прибои, биение сердца. Позволяет предсказать деградацию и выход из строя электроприборов.

Фликкер-шум (фликкерный шум, 1/f шум, иногда розовый шум в узком прикладном понимании такого термина) — электронный шум, наблюдаемый практически в любых электронных устройствах; его источниками могут являться неоднородности в проводящей среде, генерация и рекомбинация носителей заряда в транзисторах и т. п. Обычно упоминается в связи с постоянным током.

Фликкерный шум имеет спектр розового шума, поэтому его иногда так и называют. Спектральная плотность мощности розового шума определяется формулой (плотность обратно пропорциональна частоте), то есть он является равномерно убывающим в логарифмической шкале частот.
