Свойства:

г де Ri – внутреннее сопротивление

Rн – сопротивление нагрузки

Cп – паразитные емкости(емкости монтажа, выходные емкости коллекторного перехода, емкость нагрузки)

С – переходная емкость

В режиме НЧ роль играют С и Rн, работают как фильтр ВЧ. В режиме ВЧ Ri определяется коллекторным R и конденсатором – фильтр НЧ.

1. Полоса рабочих частот маленькая

2. Сдвиг по фазе π

3. Высокий коэффициент усиления

4. Rвых=Rк

5. Rвх~1 кОм(низкое)

6. Высокий коэффициент передачи на входе

2.Тепловой шум: природа, свойства и методы борьбы с ним.

Тепловой шум возникает в любом проводнике электрического тока и связан с хаотичным движением подвижных носителей заряда, в результате которого на контактах образца появляются флуктуации напряжения. Реактивные цепи не имеют теплового шума.

Спектральная плотность теплового шума

– формула Найквиста

можно рассматривать в широком диапазоне частот как белый шум, остаётся постоянной вплоть до ИК диапазона, частоты

 где   — постоянная Планка.

При 300 К

 Гц.

В металлах из-за большой концентрации электронов проводимости и малой длины свободного пробега тепловые скорости электронов во много раз превосходят скорость направленного движения в электрическом поле (скорость дрейфа). Поэтому интенсивность тепловых шумов не зависит ни от приложенного напряжения, ни от тока, ни от частоты (а только от полосы частот, в которой происходит измерение шумов). При комнатной температуре интенсивность на единичный интервал частот остаётся постоянной до

 Гц.

Методы борьбы: Необходимо охлаждать оборудование

12.1. Каскады усиления с общим коллектором и общей базой: схемы, свойства и применение.

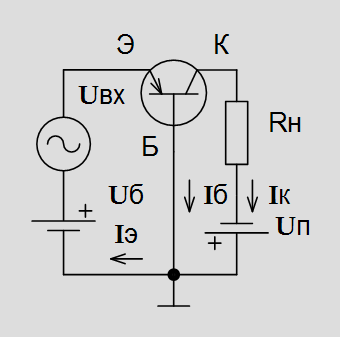

Каскад с общей базой:

или

Характеризуется отсутствием усиления по току и высоким коэффициентом усиления по напряжению.

Особенностью схемы с общей базой является минимальная среди трёх типовых схем усилителей «паразитная» обратная связь. Поэтому она наиболее часто используется для построения высокочастотных усилителей.

Достоинства:

• Хорошие температурные и частотные свойства

• Высокое допустимое напряжение

Недостатки:

• Малое усиление по току

• Малое входное сопротивление

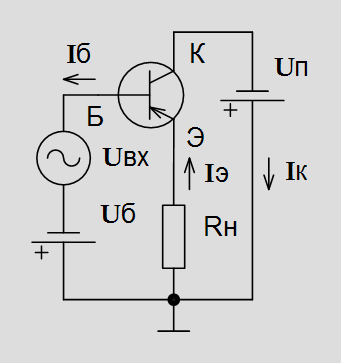

Каскад с общим коллектором:

или

В данной схеме напряжение питания подаётся на коллектор, входной сигнал подаётся на базу, а выходной сигнал снимается с эмиттера. В результате чего образуется 100 % отрицательная обратная связь по напряжению, что позволяет значительно уменьшить нелинейные искажения, возникающие при работе.

Такая схема включения используется для построения входных усилителей, в случае если выходное сопротивление источника велико, и как буферный усилитель, а также в качестве выходных каскадов усилителей мощности.

Достоинства:

• Большое входное сопротивление

• Малое выходное сопротивление

Недостатки:

• Коэффициент усиления по напряжению меньше 1

12.2. Дробовой шум: природа, свойства и методы его снижения.

Дробовой шум — это беспорядочные флуктуации напряжений и токов относительно их среднего значения в цепях радиоэлектронных устройств, обусловленные дискретностью носителей электрического заряда — электронов. Грубо говоря, прибытие каждого электрона сопровождается всплеском тока в цепи.

Дробовой шум — основная составляющая внутренних шумов большинства радиоэлектронных устройств, которые приводят к искажению слабых полезных сигналов и ограничивают чувствительность усилителей.

Дробовой шум имеет равномерный частотный спектр (белый шум).

Методы снижения:

• Уменьшение силы тока

• Увеличение частоты сигнала

• Уменьшение полосы пропускания

Билет №13
