3. Стабилизированные источники питания и инверторные устройства

Источники вторичного электропитания предназначены для получения напряжения, необходимого для питания электронных устройств.

Трансформатор предназначен для изменения уровня переменного напряжения и гальванической развязки выпрямителя и питающей сети.

Выпрямитель преобразует переменное напряжение синусоидальной формы в пульсирующее напряжение нужной полярности. Фильтр уменьшает пульсации напряжения на выходе выпрямителя. Стабилизатор уменьшает колебания напряжения на нагрузке.

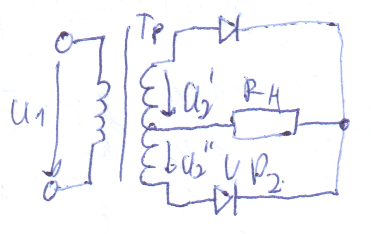

Двухполупериодный выпрямитель:

Во вторичной обмотке индуцируются напряжения и , имеющие противоположную полярность. Диоды проводят ток поочерёдно, каждый в течение полупериода. Выходное напряжение меньше входного на величину падения напряжения на диоде.

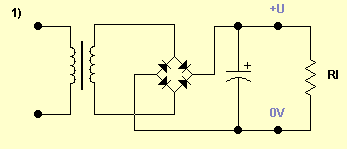

Мостовая схема:

Позволяет получить однополярное напряжение с одной обмотки трансформатора. Схема обладает минимальными пульсациями напряжения и несложная в конструкции.

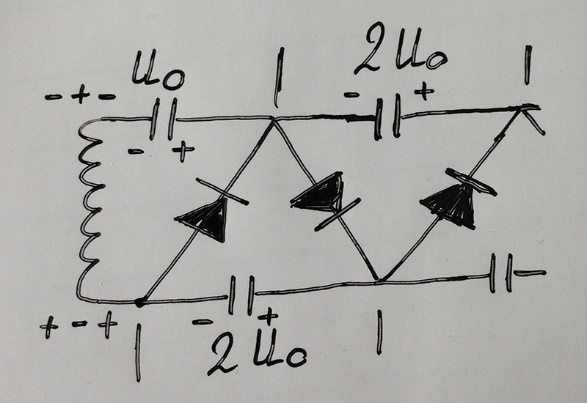

Повышение напряжения:

- установившаяся за один цикл

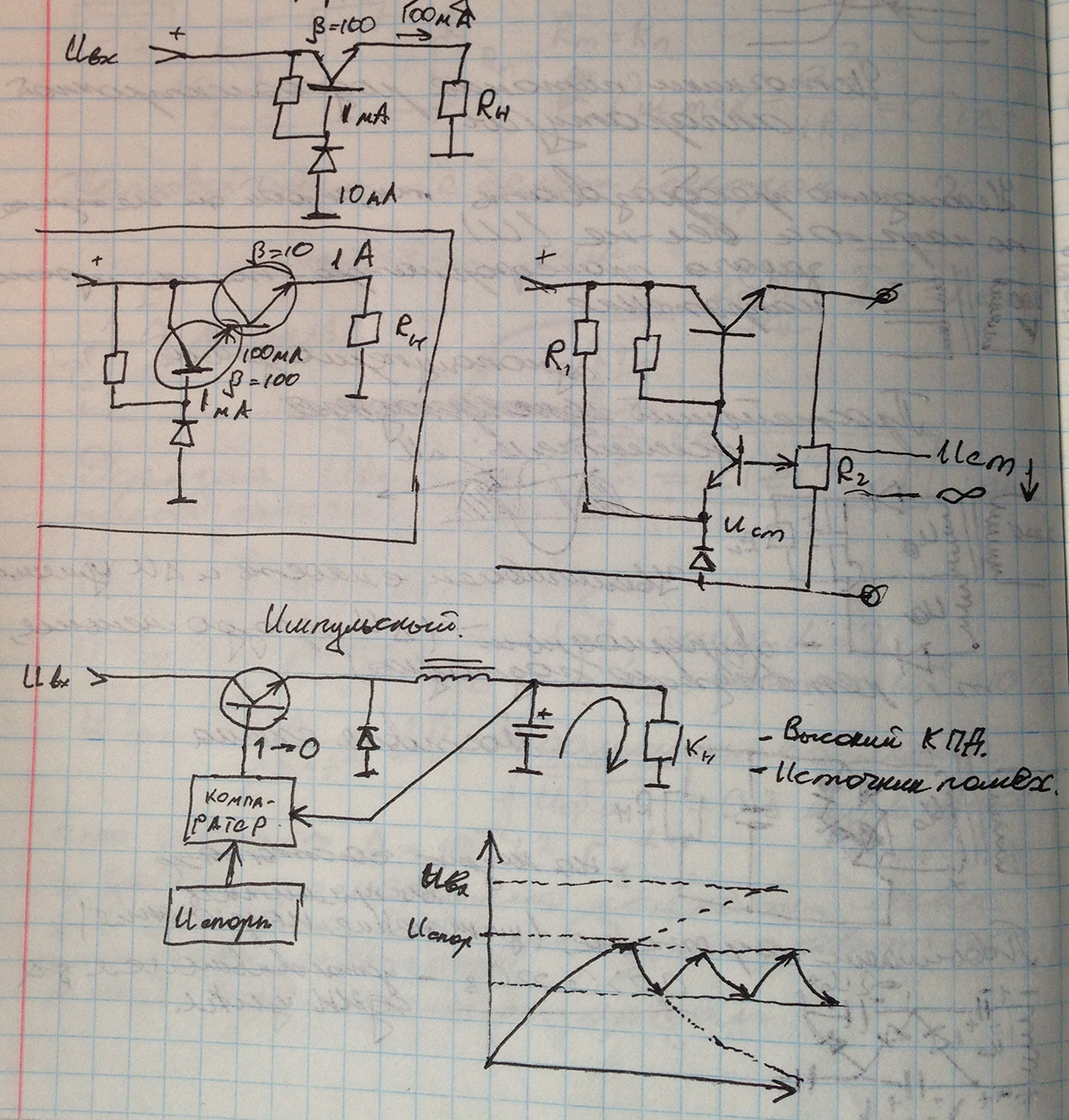

Стабилизаторы:

.

Коэффициент передачи: , - динамическое сопротивление (сопротивление является производной зависимости напряжения на элементе от силы тока по силе тока)

Инверторы напряжения – устройство, преобразующее электрическую энергию источника напряжения постоянного тока в электрическую энергию переменного тока.

,

; ; то так как нуль находится под нулевым потенциалом.

4. Фурье – преобразование для дискретизованного сигнала.

Дискретизированный сигнал представим в виде , , - отсчётные значения k-й точки.

Представим комплексным рядом Фурье: с коэффициентам:

Подставляем первое выражение в последнее, обозначаем :

Используя фильтрующее свойство -функции имеем

Запишем обратное ДПФ.

Для этого подставим и учтём, что суммированию подлежит лишь конечное число членов ряда =>

Свойства:

1. Линейность (сумме сигналов соответсвует сумма их ДПФ)

2. Число коэффициентов равно числу N отсчётов в выборке

3. Коэффициент является средним значением всех отсчётов

4. Если число отсчётов чётное, то

5. Пусть вещественное число, тогда коэффициенты ДПФ образуют комплексно сопряжённые пары (относительно ): . Поэтому можно считать, что отвечают отрицательным частотам и их можно не вычислять.
