6. Тонова корекція зображення

Сенс тонової корекції полягає в доданні зображенню максимального динамічного діапазону.

Тон - рівень ( градація , відтінок) сірого кольору. Тоновое зображення має безперервну шкалу градацій сірого від білого до чорного. Для одного каналу число таких градацій одно 256 .

У свою чергу , це безпосередньо пов'язано з налаштуванням яскравості зображення. Для оцінки та корекції яскравості і контрастності зображення (його тонової корекції професійні растрові редактори надають широкий набір засобів , серед яких можна відзначити:

• два потужних універсальних інструменту - Рівні ( Levels ) і Криві ( Curves ) ;

• більш прості інструменти , наприклад Яскравість / Контраст ( Brightness / Contrast ) , призначені для усунення найбільш грубих дефектів типу недостатній яскравості або підвищеної контрастності.

6. Рівні ( Levels )

В основі роботи даного інструменту лежить використання гістограм . Однак на відміну від розглянутої в попередньому розділі команди Histogram ( Гістограма ) тут цей інструмент виконує активну функцію , дозволяючи змінювати динамічний діапазон зображення .

Перш ніж скористатися даним інструментом для тонової корекції зображення , познайомимося з наданим їм набором елементів настройки. Поряд з гістограмою , яка виконує функції основного індикатора настройки зображення , тут є поля для введення чисельних значень параметрів і кнопки інструментів.

Зупинимося на призначенні основних груп параметрів . Параметри розділу Вхідні рівні ( Input Levels ) використовуються для установки нових значень чорної і білої крапок зображення , що дозволяє скоротити діапазон яркостей зображення і підвищити його контрастність. Для цих цілей ви можете скористатися переміщенням знаходяться над гістограмою трикутників або ввести чисельні значення у відповідні поля введення . Наприклад , установка в лівому полі значення 30 призведе до того , що всі кольори , що мають значення яскравості менше цієї величини , стануть чорними , і відповідно введення значення 220 в правому полі призведе до обігу в максимум всіх яркостей в діапазоні 220-255 . У результаті діапазон яркостей вихідного зображення знизиться з 255 до 195 , а контрастність зросте.

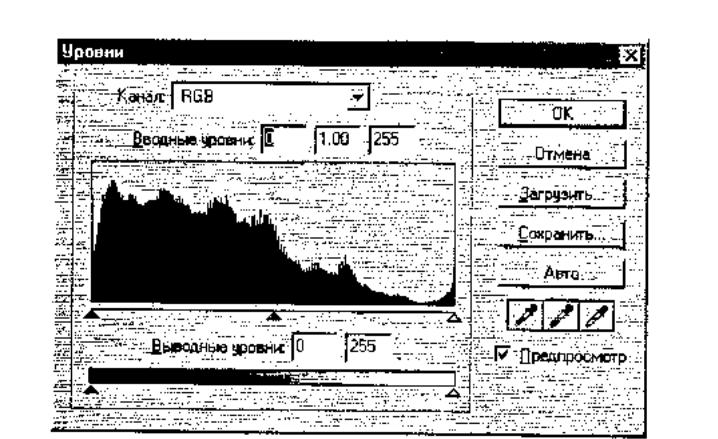

Рис . 3.52 . Вікно діалогу Рівні ( Levels )

Слід пам'ятати , що при виконанні такого перетворення інформація, що міститься в тонових діапазонах 0 - 30 ( светах ) і 220 - 255 ( тінях ) , буде втрачена . Однак при незадовільному результаті ви завжди можете скористатися кнопкою Скасування ( Саnсеl ) або експериментувати з копією вихідного зображення.

Між крайніми трикутниками , що характеризують значення світел і тіней зображення , розташований третій трикутник , який призначений для управління яскравістю в області середніх тонів зображення. Цей елемент управління в растровій графіці має спеціальну назву - коефіцієнт гамма , (гамма - коефіцієнт контрасту в середніх тонах зображення), а дії, що виконуються шляхом переміщення середнього трикутника , називають налаштуванням гами. Установка значення цього параметра менше 1 (це значення задається за замовчуванням ) призводить до затемнення зображення, і

навпаки, більше 1 - до освітлення зображення в області середніх тонів. В обох випадках відбувається зміна контрастності зображення.

Параметрами розділу Вихідні рівні ( Output Levels ) можна управляти точно так само, як і вхідними параметрами. Однак на відміну від них , тут переміщення лівого трикутника приводить до освітлення темніших пікселів ( тіней ) , і навпаки , переміщення правого трикутника затемнює світліші пікселі ( світла). Наприклад , заданий у лівому полі значення, рівне 40 , ви налаштовуєте на цю величину яскравість самого темного пікселя , що призводить до підвищення рівня освітленості зображення. Аналогічним чином за допомогою правого поля введення ви можете встановити нове , більш низьке , значення самого світлого пікселя . У підсумку це призводить до зниження контрастності зображення.

Натискання кнопки Авто (Auto ) є альтернативою виконання спеціальної команди автоуровні ( Auto Levels ) . Воно призводить до запуску процедури автоматичної тонової корекції , сутність якої полягає у відкиданні заздалегідь встановленої кількості найсвітліших і найтемніших пікселів зображення . За замовчуванням ці значення рівні 5 %. Зазвичай використання цього засобу призводить до незадовільних результатів . Але все ж спробуйте і будьте готові натиснути кнопкуОтмена . Сутність білої і чорної точок

Білій точкою ( White point ) називається те місце зображення , де воно виглядає дуже світлим , але при цьому в ньому ще можна розрізнити якісь деталі зображення. Білу крапку в зображенні можна задати штучно більш темною. У цьому випадку всі елементи зображення , світліші , ніж зазначені даним інструментом , будуть повністю білими без видимих ​​деталей. Установка нового значення білої точки дозволяє для деяких зображень розширити тональний діапазон без втрати деталей в світлі і підвищити чіткість середніх тонів. Однак необхідно врахувати , що не можна вказувати як білої точки відблиски від блискучих предметів (наприклад , від металевих нікельованих або хромованих деталей) , оскільки в цих частинах зображення немає взагалі ніяких видимих ​​деталей. Чорною точкою ( Black point ) називається те місце зображення , де воно виглядає дуже темним , але при цьому в ньому ще можна розрізнити якісь деталі зображення. Чорну крапку в зображенні можна задати штучно світлішою , зазначений у зображенні на більш світле місце. У цьому випадку всі елементи зображення , більш темні , ніж зазначені даним інструментом , будуть повністю чорними без видимих ​​деталей. Установка нового значення чорної точки дозволяє для деяких зображень расшир ить тональний діапазон без втрати деталей в тінях і підвищити чіткість середніх тонів.
