Задание 1, 4

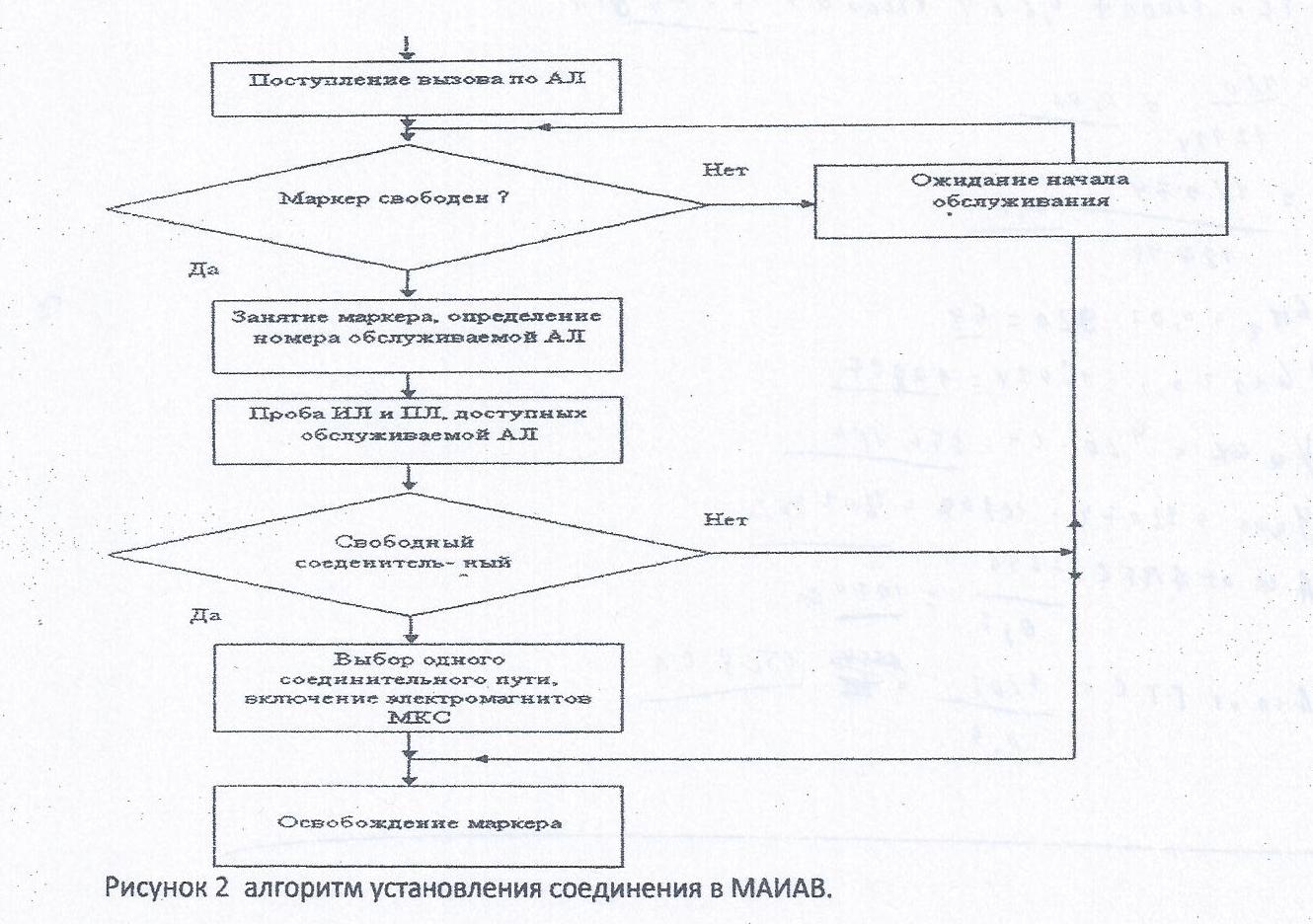

Составить алгоритм работы МАИ АВ
Прием вызова.
При вызове абонентом станции в АК срабатывают реле, передавая сигнал «занятие» в УУ станции.
I. ОАЛ определяет номер АЛ в данной сотне и отмечает все пути, доступные данной линии.
II. ОВС( опред .вида связи) фиксирует исходящую связь и блокируется от обслуживания других вызовов.
Поиск промежуточных путей и выходов. ОАЛ включается Гр. ПУ. ПУ находит свою промежуточную линию и исходящую линию.
Завершение соединения.АВ замыкает цепи срабатывания МКС звеньев АВ. Ал подключается к ИШК, АВ освобождается.
ОАЛ – ОВС – Гр ПУ – КУ.
При входящем соединении.
Определение входа.Маркер блока СД с помощью ОВЛ определяет номер входа, которому поступил вызов и подключает к нему КПП.
КПП запрашивает 3 цифры номера вызываемого абонента.
По цифре сотен МСД выбирает требуемый МАВ и передает ему последние цифры номера. Затем МСД и МАВ устанавливают соединение к требуемому абоненту.
Задание 2, 3
МРИА алгоритм работы.
1ПРи поступлении вызова на вход ГИ срабатывает ОВЛ. ОВЛ определяет номер входа по которому поступил вызов и подключает к этой линии КПП и УВ. КПП запрашивает и получает от регистра информацию и передает ее в ФН. ПУ выбирает свободные промежуточные линии между звеньями А и В и свободный исходящий путь (линию) в требуемом направлении. Включаются соответствующие выбирающие и удерживающие электромагниты МКС и МГИ освобождается.
ОВЛ – КПП – УВС – ФН – ПУ – КУ.
Задание 6.
Входящий Шнуровой Комплект.
Входящий шнуровой комплект (ВШК) выполняет следующие функции: занимает маркер блока СD) и питает удерживающие электромагниты ступени АИ; посылает вызов вызываемому абоненту и акустический сигнал. Контроль посылки вызова" (КПВ) вызывающему абоненту; питает микрофон вызываемого абонента; принимает и передает сигналы ответа и отбоя вызываемого абонента и принимает сигнал отбоя вызывающего абонента; при отбое со стороны вызывающего абонента удерживает ступень АИ, посылает акустический сигнал "Занято" вызываемому абоненту и включает абоненсткую сигнализацию.

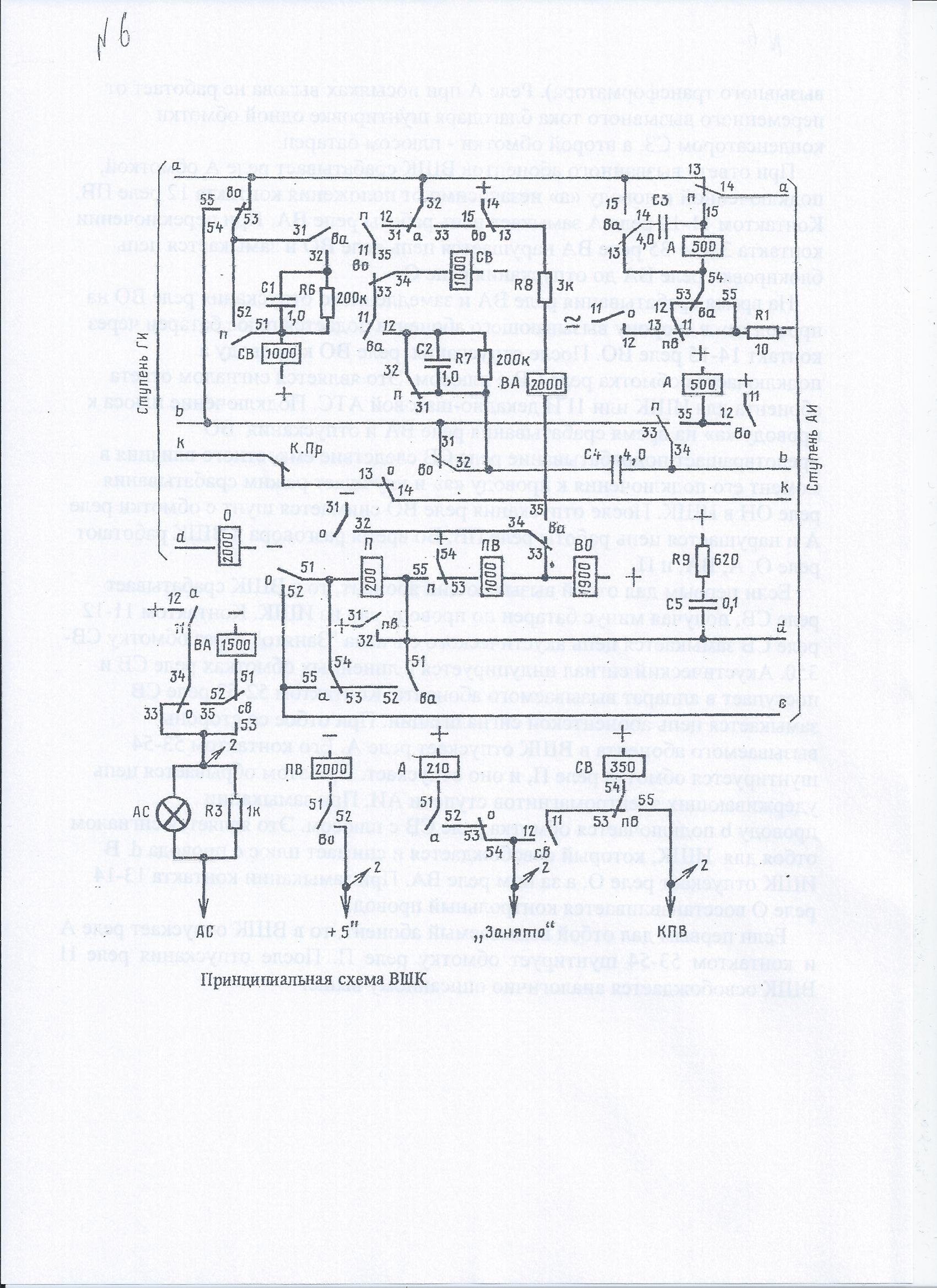

Схема ВШК (см.рис.) содержит семь реле типа РПН, пять конденсаторов, шесть резисторов. На двухрядной съемной плате размещаются два ВШК. На стативе ВШК-ВШКМ можно установить 24 платы (48 комплектов).
Контроль исходного состояния, исправности предохранителя, а также исправности маркера блока СВ и входа звена В осуществляется по проводу k. Свободный и исправный ВШК отмечается минусом на проводе К через 800 Ом. После подключения проводов на ступени ГИ в схеме ВШК срабатывает реле О, получая плюс по проводу d. При замыкании контакта 13-14 реле О обрывается провод К а контактом 31-32 реле О замыкаются цепи работы реле ВО и ПВ. Контактом 31-32 реле ПВ замыкается цепь занятия маркера СВ по проводу d.
По разговорным проводам из регистра в маркер СВ передается информация о номере вызываемого абонента, а затем маркер пробует вызываемую линию. Если абонент свободен, то после подключения проводов на ступени АИ и ВШК последовательно с реле Р абонентского комплекта срабатывает реле П. контактами 14-15 и 34-35 реле П создается цепь первой посылки вызова вызываемому абоненту и одновременно через контакт 54-55 реле ПВ замыкается цепь сигнала "Контроль посылки вызова" через обмотку реле СВ-З 50. Акустический сигнал индуцируется в линейных обмотках реле СВ и поступает в аппарат вызывающего абонента. Продолжительность первой посылки вызова определяется временем отпускания замедленного реле ПВ, цепь которого нарушается контактом 53- 54 реле 11.
По окончании первой начинается периодическая посылка вызова длительностью 1с с интервалами 4с‚ что обеспечивается СВУ. Плюс с интервалами 4с подается по проводу +5с на обмотку реле 118-2000. Контактом 12-13 переменный ток частотой 25 Гц подключается к проводу «а» в сторону вызываемого абонента. Вызывной ток проходит по проводу Ь к плюсу батареи на контакте 11-12 реле ВО (цепь вызывного тока замыкается через станционную батарею, к которой подключена обмотка вызывного трансформатора). Реле А при посылках вызова не работает от переменного вызывного тока благодаря шунтировке одной обмотки конденсатором СЗ, а второй обмотки - плюсом батареи.
При ответе вызванного абонентов ВШК срабатывает реле А обмоткой, подключенной к поводу «а» независимо от положения контакта 12 реле Г1В. Контактом 1 1-12 реле А замыкает цепь работы репе ВА. При переключении контакта 33-34-35 реле ВА нарушается цепь реле ВО и замыкается цепь блокировки реле ВА до отпускания репе О.
На время срабатывания реле ВА и замедленного отпускания реле ВО на провод «а» в сторону вызывающего абонента подается плюс батареи через контакт 14-15 реле ВО. После отпускания реле ВО к проводу а подключается обмотка реле СВ с плюсом. Это является сигналом ответа абонента для ИШК или 1ГИ декадно-шаговой АТС. Подключение плюса к проводу «а» на время срабатывания реле ВА и отпускания ВО предотвращает подрабатывание реле СВ следствие емкостного влияния в момент его подключения к проводу «а» и улучшает режим срабатывания
реле ОН в ИШК. После отпускания реле ВО снимается шунт с обмотки реле А и нарушается цепь работы реле ПВ. Во время разговора в ВШК работают реле О, А, ВА. и П.
Если первым дал отбой вызывающий абонент, то в ВШК срабатывает реле СВ, получая минус батареи по проводу «а» из ИШК. Контактом 11-12 реле СВ замыкается цепь акустического сигнала "Занято" через обмотку СВ- 35О. Акустический сигнал индуцируется в линейных обмотках реле СВ и поступает в аппарат вызываемого абонента. Контактом 52-53 реле СВ замыкается цепь абонентской сигнализации. При отбое со стороны вызываемого абонента в ВШК отпускает реле А. Его контактом 53-54 шунтируется обмотка реле П, и оно отпускает. При этом обрывается цепь удерживающих электромагнитов ступени АИ. При замыкании проводу Ь подключается обмотка реле СВ с плюсом. Это является сигналом отбоя для ИШК. который освобождается и снимает плюс с провода б. В ИШК отпускает реле О, а за ним реле ВА. При замыкании контакта 13-14 реле О восстанавливается контрольный провод.
Если первым дал отбой вызываемый абонент, то в ВШК отпускает реле А и контактом 53-54 шунтирует обмотку реле П. После отпускания реле 11 ВШК освобождается аналогично отписанному выше.
