Выбор среды проектирования
В качестве САПР-системы для реализации учебной задачи проектирования был выбран программный продукт компании Autodesk – Revit Architecture.
Данный выбор основывается на следующих критериях:
1. Цена: компания Autodesk дает возможность студентам и преподавателям учебных заведений получить студенческую лицензию (беслпатно), для использования ПО в учебных целях, сроком на три года.
2. Учебные материалы: на официальном сайте разработчика представлено большое количество учебных материалов на английском языке.
3. Ориентированность на архитектурные проекты: Autodesk Revit специально создан для проектирования архитектурных решений.
4. Autodesk Revit не является распространенным программным продуктом, но стремительно развивается. Знание этого продукта может стать конкурентным преимуществом для специалиста в области строительного проектирования.
5. Поддержка BIM-технологии. Поскольку задача проектирования является учебной, то важным фактором является изучение новых технологий и тенденций. Именно такой технологией является BIM, которая уже внедрена в некоторые программные продукты, но мнение пользователей до сих пор неоднозначно.
Проектирование
Подготовка стройплощадки
Перед тем, как начать процесс проектирования, необходимо разметить границы стройплощадки и построить дополнительные оси.

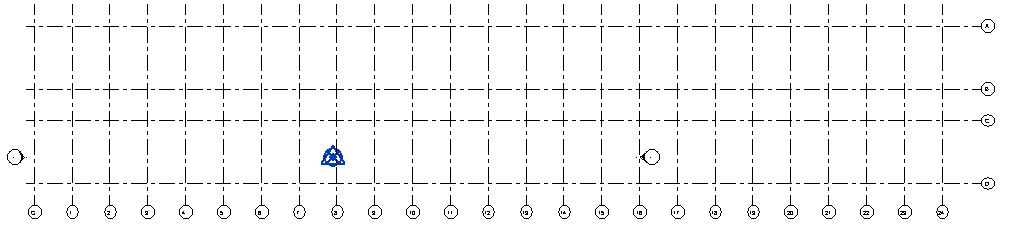

Рисунок 3.1 – Разметка стройплощадки
Учитывая тот факт, что ширина комнат равняется трем метрам, дополнительные линии были построены на данном расстоянии. Данное решение существенно повышает точность проектирования и ускоряет его.
Чтобы построить сетку необходимо войти во вкладку Архитектура и в подменю База выбрать вкладку Сетка. В диспетчере проектов при этом в Плане этажей должна быть выбрана Стройплощадка.
Аналогичным образом необходимо поступить с фасадным видом проектируемого здания. Для этого в диспетчере проектов необходимо выбрать один из фасадов, расположенных во кладке Фасады.
Вместо Сетки из меню Архитектура
База
необходимо выбрать Уровень.
Рисунок 3.2 – Формирование уровней для строительства
Рисунок 3.3 – Окно диспетчера объектов
Как видно из рисунков 3.2 и 3.3, после добавления уровней, во вкладке Планы этажей в окне Диспетчера проектов появляется новые элементы. Они необходимы, чтобы манипулировать объектами разных уровней не внося изменения в другие.
Подготовка фундамента, перекрытий и стен
Поскольку у общежития имеется цокольный этаж, то вся его конструкция фундамента является несущей. В этом случае необходимо в окне Диспетчера проектов перейти на план цокольного этажа.
Во вкладке Архитектура необходимо выбрать меню Стена, внутри которой указать Стена: несущая.

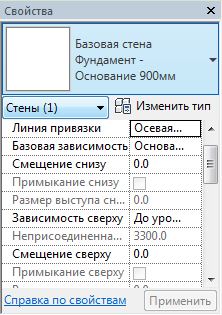

Рисунок 3.4 – Меню свойств стены
Для прокладки фундамента необходимо выбрать Базовую стену для фундамента с шириной 900 мм. После того, как установлены все необходимые параметры можно приступать расположению фундамента на площадке.
По контуру отчерченной строительной площадки соединяя отрезками проходит сбор фундамента.
Рисунок 3.5 – Формирование фундамента
Следующим важным этапом является формирование верхних и нижних перекрытий, проектирования внутренних стен.
Осуществить это можно следующим способом: во кладке Архитектура выбрать меню Перекрытие, в котором установить свойство Перекрытие: Архитектурное.

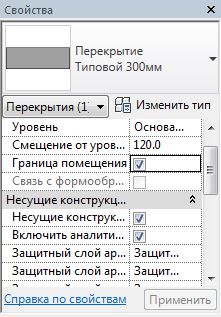

Рисунок 3.6 – Меню свойств перекрытия
В меню свойств перекрытия можно выбрать тип, толщину, смещение и другие параметры перекрытия. После того, как будет отчерчена граница перекрытия на плане цокольного этажа необходимо нажать на кнопку подтверждения.

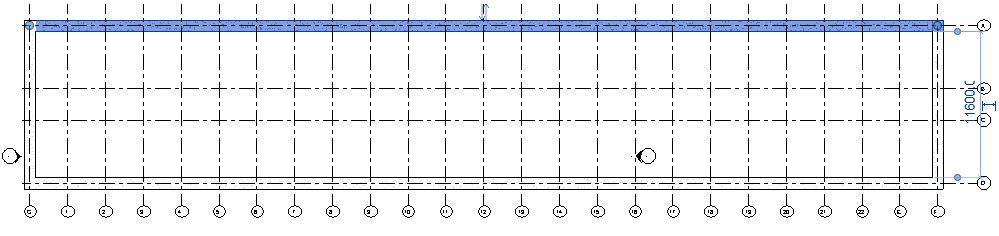

Рисунок 3.7 – Формирования перекрытия
Когда контур окрасился в синий цвет, это означает что перекрытие вступило в силу. Результат работы, с добавленными внутренними стенами, в трехмерном виде представлен на рисунке 3.8.

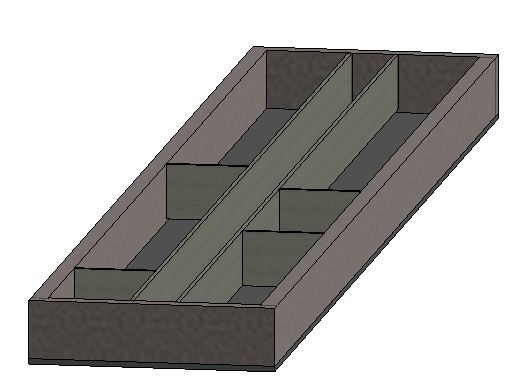

Рисунок 3.8 – Формирования перекрытия
Описанных выше операций вполне достаточно чтобы сформировать каркас здания, сделать внутреннюю планировку. Тип, ширину и другие параметры компонентов необходимо выбирать исходя от проектируемого объекта.
