2.3.2. Язык инфологического моделирования "Таблица-связь".

Для наиболее распространенных реляционных баз данных можно предложить язык инфологического моделирования "Таблица-связь", пример использования которого приведен на рис. ниже.

В нем все сущности изображаются одностолбцовыми таблицами с заголовками, состоящими из имени сущности и типа сущности (в скобках). Строки таблицы – это перечень атрибутов сущности, а те из них, которые составляют первичный ключ, распологаются рядом и обводятся рамкой. Связи между сущностями или указываются стрелками, направленными от первичных ключей или их составляющих, или обозначаются явным указанием типа связи (одна ко многим и т.д.)



2.4. Пример построения инфологической модели базы данных "Питание"

1) Анализ предметной области

В БД должна храниться информация о блюдах, рецептах, их ежедневном потреблении, продуктах, из которых приготавливаются эти блюда, и поставщиках этих продуктов. Информация будет использоваться поваром и руководителем небольшого предприятия общественного питания, а также его посетителями.



1. Лобио по грузински Ломаную очищенную фасоль, нашинкованный лук посолить, посыпать перцем и припустить в масле с небольшим количеством бульона; добавить кинзу, зелень петрушки, рейган (базилик) и довести до готовности. Затем запечь в духовке. Фасоль стручковая (свежая или консервированная) 200, Лук зеленый 40, Масло сливочное 30, Зелень 10. Выход 210. Калорий 725.

Пример кулинарного рецепта



2) Инфологическая модель данных:

С помощью указанных пользователей выделены следующие объекты и характеристики проектируемой базы:

1.     Блюда, для описания которых нужны данные, входящие в их кулинарные рецепты: номер блюда (например, из книги кулинарных рецептов), название блюда, вид блюда (закуска, суп, горячее и т.п.), рецепт (технология приготовления блюда), выход (вес порции), название, калорийность и вес каждого продукта, входящего в блюдо.

2.     Для каждого поставщика продуктов: наименование, адрес, название поставляемого продукта, дата поставки и цена на момент поставки.

3.     Ежедневное потребление блюд (расход): блюдо, количество порций, дата.

Анализ объектов позволяет выделить:

• стержни Блюда, Продукты и Города;

• ассоциации Состав (связывает Блюда с Продуктами) и Поставки (связывает Поставщиков с Продуктами);

• обозначение Блюда и Поставщики;

• характеристики Рецепты и Расход.

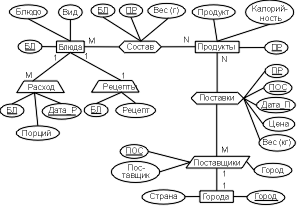

3) ER-диаграмма модели:

Инфологическая модель базы данных "Питание", построенная с помощью языка ER-диаграмм



4) Модель на языке ЯИМ:



с	Блюда (БЛ, Блюдо, Вид)
с	Продукты (ПР, Продукт, Калорийность)
о	Поставщики (ПОС, Город, Поставщик) [Город]
а	Состав [Блюда M, Продукты N] (БЛ, ПР, Вес (г))
а	Поставки [Поставщики M, Продукты N] (ПОС, ПР, Дата_П, Цена, Вес (кг))
с	Города (Город, Страна)
х	Рецепты (БЛ, Рецепт) {Блюда}
х	Расход (БЛ, Дата_Р, Порций) {Блюда}

В этих моделях Блюдо, Продукт и Поставщик – наименования, а БЛ, ПР и ПОС – цифровые коды блюд, продуктов и организаций, поставляющих эти продукты.

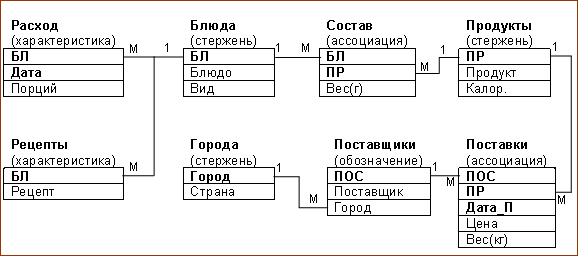

5) Инфологическая модель базы данных "Питание", построенная с помощью языка "Таблицы-связи":
