ПОЯСНИТЕЛЬНАЯ ЗАПИСКА К КУРСОВОЙ РАБОТЕ НА ТЕМУ:

«Расчёт монолитного железобетонного перекрытия многоэтажного производственного здания».

Выполнил

Студент гр.173 Б ________________________________ Бриккель Д.М.

Преподаватель ________________________________ Макаров А.Д.

Нижний Новгород 2014

Содержание

1. Область применения технологической карты…………………….4

2. Выбор формы земляного сооружения……………………………..5

3. Определение объёмов строительно-монтажных работ………….12

4. Выбор комплекта рабочей техники……………………………….13

5. Конструирование опалубки фундамента…………………………15

6. Калькуляция трудовых затрат……………………………………..18

7. График производства работ………………………………………..20

8. Технико-экономические показатели………………………………22

9. Требования к качеству работ………………………………………23

10. Техника безопасности при производстве работ…………………..30

Список используемой литературы………………………………...32

1 Область применения технологической карты

Данная технологическая карта описывает технологию возведения столбчатых фундаментов из монолитного железобетона.

Технологические карты предназначены для инженерно-технических работников проектных, научно-исследовательских и других строительных организаций.

Технологическая карта разработана на возведение монолитного железобетонного фундамента под железобетонные колонны при положительных температурах. В качестве эталона при разработке карты принят фундамент объемом до 15м³и высотой 3м.

В состав работ, рассматриваемых картой, входят:

-армирование фундамента;

-монтаж разборно-переставной опалубки и стальных опалубочных форм;

-бетонирование фундаментов с помощью крана и бадьи, бетоноукладчика или бетононасоса;

-демонтаж опалубки.

2 Выбор формы земляного сооружения

Для возведения монолитных фундаментов необходимо выбрать форму земляного сооружения(- насыпи,- выемки,- траншеи,- Общий котлован под все фундаменты). Размеры земляного сооружения определяются с учетом вида грунта, глубины разработки в соответствии с указаниями СНиП 12.04-2002 . Строим разрезы по оси А (сечение 1-1) и по оси 1 (сечение 2-2)(рис. 2).

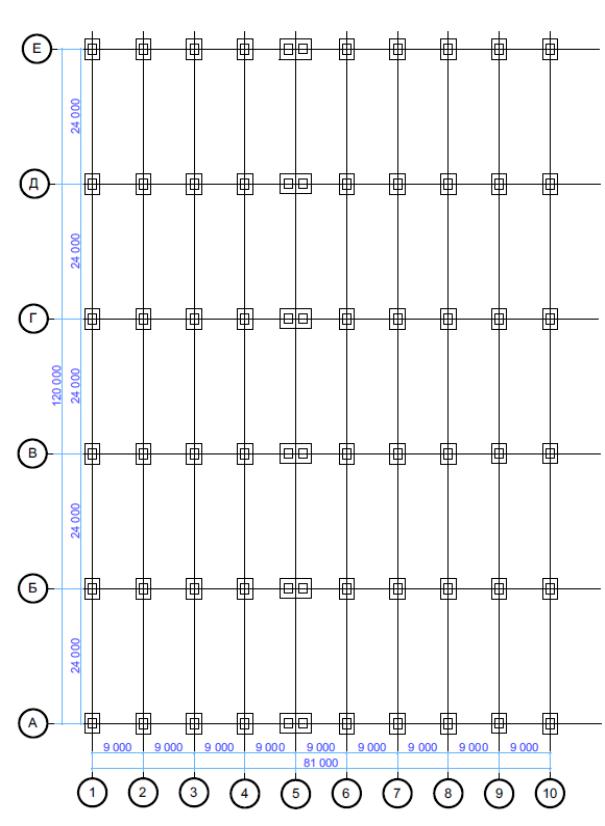

Рис.1 План фундаментов.

Глубина котлована: 3*300+1200+100-150=2050мм.

Для сечения 1-1 :

D₁ = L – 2*(mh + c + a₁ /2 ) = 9 - 2*(1,025 + 0,8+1,35) =2,65м.

Для сечения 2-2:

D₂₌ L – 2*(mh + c + b₁ /2 ) = 24 - 2*(1,025 + 0,8+1,8) -0,975 =14,8м.

Для сечения 3-3:

D₁ = L – 2*(mh + c + a₁ /2 ) = 9 - 2*(1,025 + 0,8+1,85) =2,15м.

Вывод:

По данным расчетам принимаем тип земляного сооружения выемки под каждый фундамент - (D1>1м, D2>4м).

Рис.2 Разрез 1-1(по шагу) рядовых фундаментов земляного сооружения.

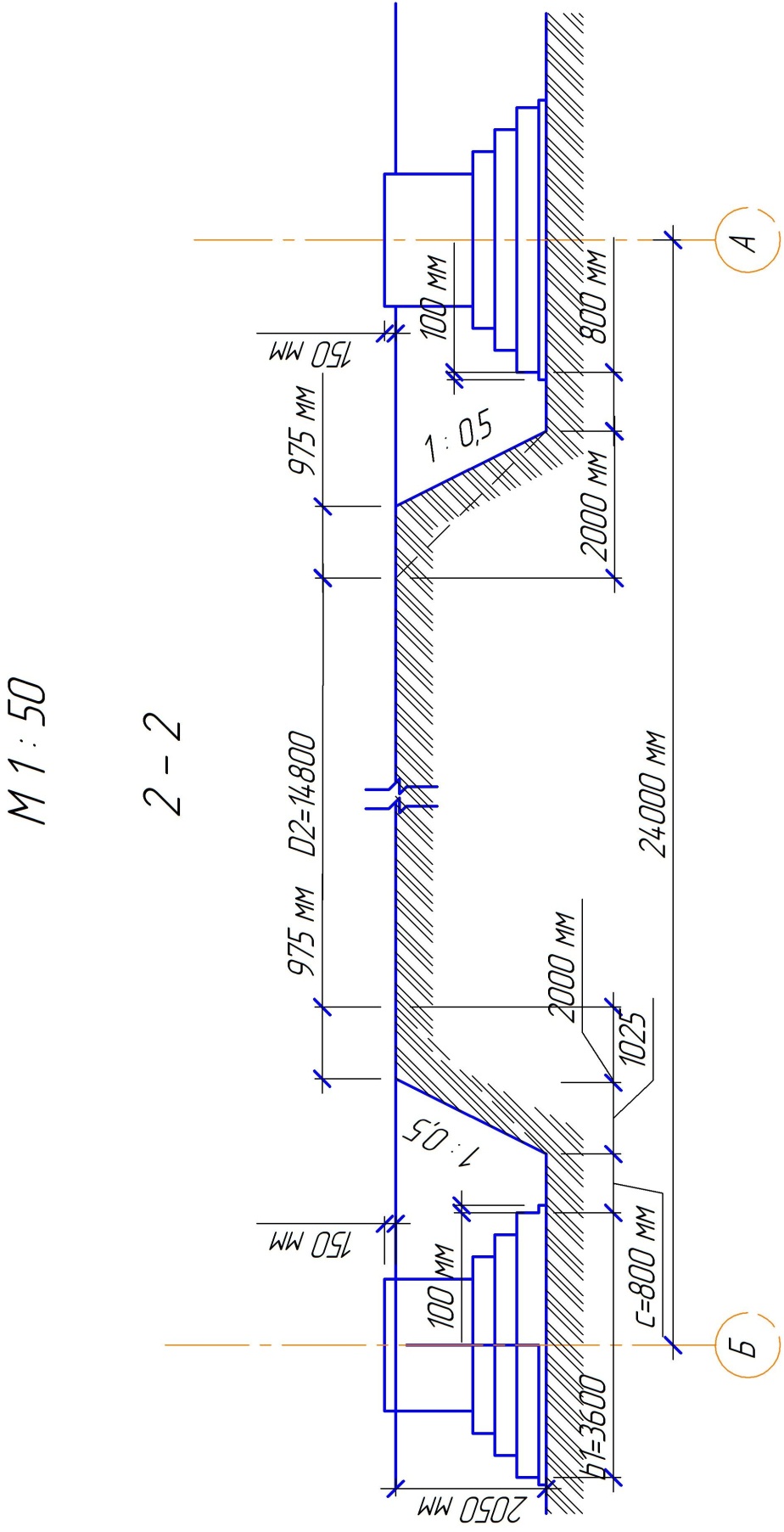

Рис.3 Разрез 2-2( по пролету) рядовых фундаментов земляного сооружения.

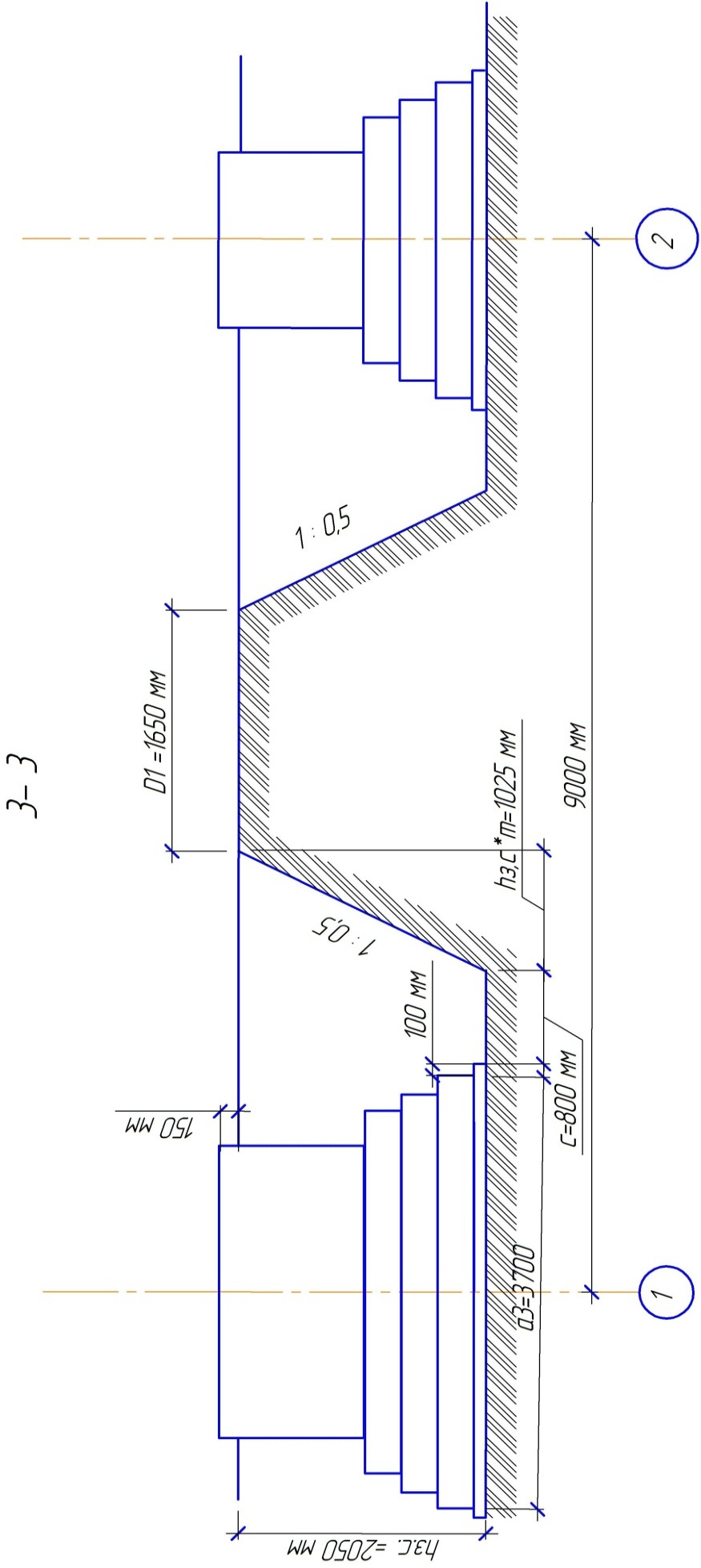

Рис.3 Разрез(3-3) по шагу шовного фундамента земляного сооружения.

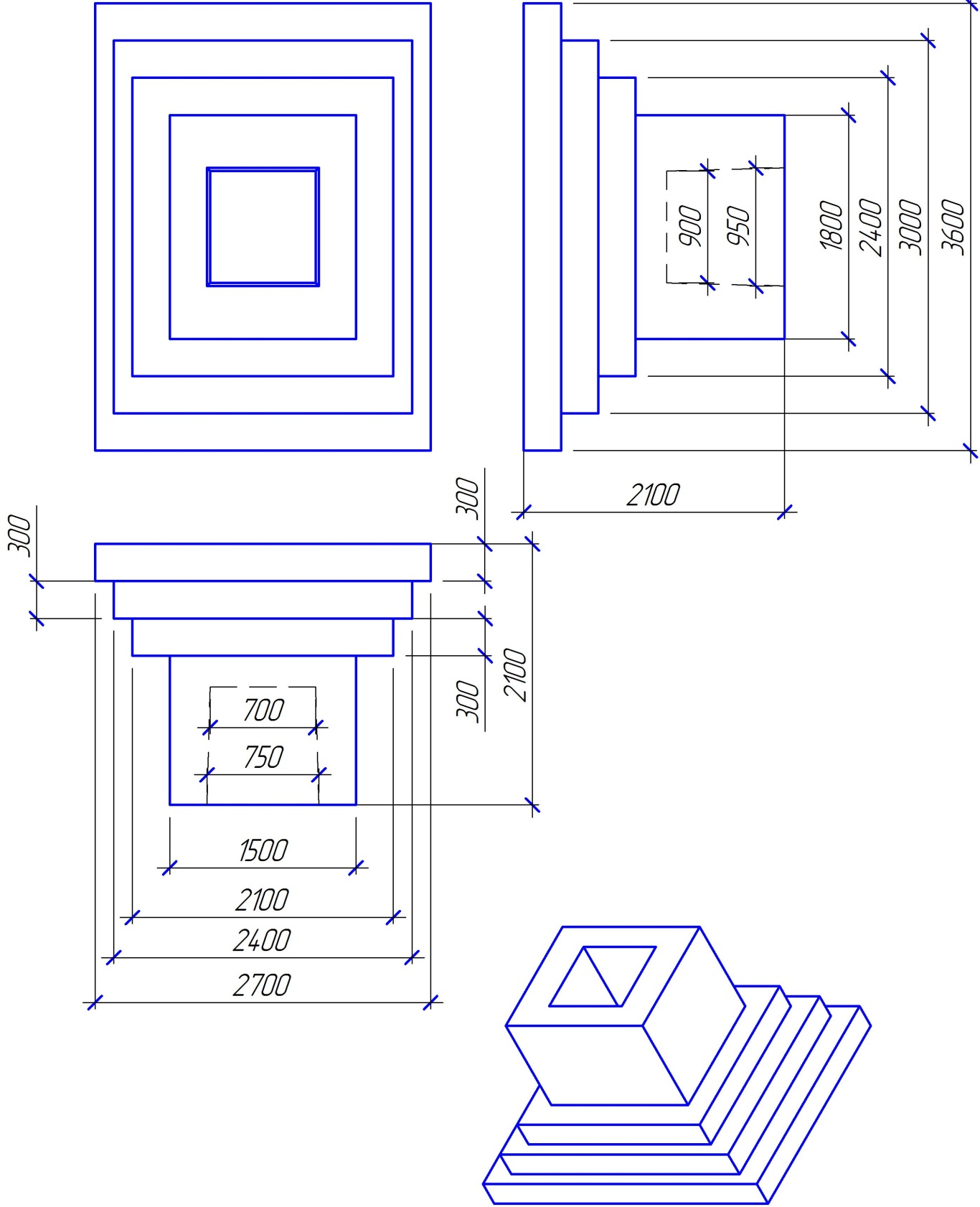

Рис 4. Чертеж рядового фундамента.

Рис.5 Чертеж шовного фундамента.
