Задание
Для цепи с последовательным соединением резистора и конденсатора измерьте и вычислите действующие значения падений напряжения на резисторе Ur и конденсаторе UC, ток I, угол сдвига фаз φ, полное сопротивление цепи Z и емкостное реактивное сопротивление ХC и активное сопротивление R.
Порядок выполнения работы
Соберите цепь согласно схеме (рис. 4), подсоедините регулируемый источник синусоидального напряжения и установите его параметры: U = 5 В, f = 1 кГц.
Рис. 4
19
Выполните мультиметрами измерения действующих значений тока и напряжений, указанных в таблице 1. При измерениях напряжений подключайте мультиметр.
Таблица 1
U, B |
UR, B |
UC, B |
I, мА |
φ, град. |
R, Ом |
ХΔ, Ом |
Z, Ом |
Примечание |
|
|
|
|
|
|
|
|
|
Вычислите:
Фазовый угол
Полное сопротивление цепи
Активное сопротивление цепи
Емкостное реактивное сопротивление цепи
Выберите масштабы и постройте векторную диаграмму напряжений (рис. 5) и треугольник сопротивлений (рис. 6).
Рис. 5 Рис. 6
20
Лабораторная работа 4
Параллельное соединение резистора
и конденсатора
Когда к цепи (рис. 1) с параллельным соединением резистора и конденсатора подается переменное синусоидальное напряжение, одно и то же напряжение приложено к обоим компонентам цепи.
Рис. 1
Общий ток цепи I разветвляется на ток в конденсаторе IC (емкостная составляющая общего тока) и ток в резисторе IC (активная составляющая).

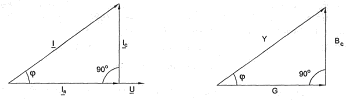

Между токами I, IC и IR существуют фазовые сдвиги, обусловленные емкостным реактивным сопротивлением Хс конденсатора. Они могут быть представлены с помощью векторной диаграммы токов (рис. 2).
Рис. 2 Рис. 3
21
Фазовый сдвиг между напряжением U цепи и током в резисторе IR отсутствует, тогда как между этим напряжением и током в конденсаторе IC равен -90° (т.е. ток опережает напряжение на 90). При этом сдвиг между полным током I и напряжением U цепи определяется соотношением между проводимостями ВC и G. Разделив каждую сторону треугольника токов на напряжение, получим треугольник проводимостей (рис. 3).
В треугольнике проводимостей G=l/R, Вс=1/Хс, a Y представляет собой так называемую полную проводимость цепи в См, тогда как G - активная, а ВC -реактивная (емкостная) проводимости.
Из-за
фазового сдвига между током и напряжением
в цепях, подобных данной, простое
арифметическое сложение действующих
или амплитудных токов в параллельных
ветвях невозможно. Но в векторной форме:
.
Расчет ведется по следующим формулам, вытекающим из векторной диаграммы и треугольника проводимости:
Действующее значение полного тока цепи:
Полная проводимость цепи:
;
,
где Z - полное сопротивление цепи;
Угол сдвига фаз:
Активная и реактивная проводимости:
22
Экспериментальная часть
Задание
Для цепи с параллельным соединением резистора и конденсатора измерьте действующие значения тока в резисторе IR и конденсаторе IC, полный ток I и вычислите угол сдвига фаз, полное сопротивление цепи Z и емкостную реактивную проводимость ВC.
