Порядок выполнения работы:
Ознакомится со схемой рис.1, а также приборами, используемыми в лабораторной работе.
Переключатель П1 позволяет поочередно включать источник напряжения U в левую и правую части исследуемой схемы, а затем одновременно этот источник включается как в левую так и в правую части схемы.
Электрическая цепь постоянного тока
С
хемы
к проверке принципа наложения

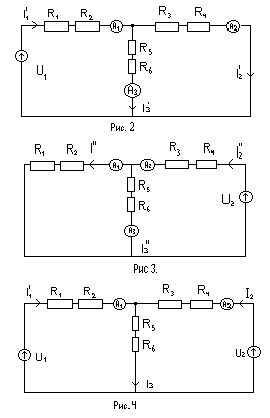

2. Включить питание стенда кнопкой «Включено». Поставить переключатель П1 в крайнее левое положение, что соответствует включению источника напряжения U=U, в левую часть схемы рис.2. Измерить токи в ветвях. Вольтметром V измерить напряжения на сопротивлениях R1, R2, …R6, а также напряжение источника U1, для этого используется переключатель П2. Результаты измерений внести в таблицу 1.
3. Переключить переключатель П1 в следующее положение, тем самым источник U=U2 включается в левую часть схемы рис.3. Произвести соответсвующие измерения. Результаты занести в таблицу 1.
4. Включить источник напряжения U=U1=U2 как в левую так и в правую части рис.4, для этого переключатель П1 поставить в крайнее правое положение. Произвести измерения токов и напряжений, результаты занести в таблицу 1.
Результаты проверки принципа наложения в схемах рис.2,3,4
при
Таблица 1
№ п/п |
|
Результаты опытов |
Расчет |
|||||||||||||
I1 |
I2 |
I3 |
U1 |
U2 |
U3 |
U4 |
U5 |
U6 |
По принципу наложения |
По методу контурных токов |
||||||
|
|
А |
А |
А |
В |
В |
В |
В |
В |
В |
I1 |
I2 |
I3 |
I1 |
I2 |
I3 |
А |
А |
А |
А |
А |
А |
|||||||||||
Схема рис.2 |
U1= U2=0 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Схема рис.3 |
U1=0 U2= |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Схема рис.4 |
U1= U2= |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5. Используя измерения оставшихся токов в схемах рис.5, рис.6, рассчитать взаимные проводимости ветвей
схема рис.5 а
,
схема рис.5 б.
Результаты занести в таблицу 2 и таблицу 3.
