Программа работы

1. Установит съемную панель 17-03/17.

2. Собрать схему рис. 6. 1.

2.1. Установить съемные элементы: тиристоры V₁ V₂-КУ101Б, диоды V3, V₄ –КД103А, управляющий блок А-А5, резистор R_1- 100 Ом

2.2. Соединить гнезда Х₁ и Х₂ с гнездами И_сН2.

3. Левые гнезда блока управления А-5 соединить соответственно с гнездами I5В, ОБЩ, 15В, И_сн1 Положение пе-

- 30 -

реключателя И_сн1 любое.

3. Правые гнезда блока управления А5 соединить с гнездами15В, 0, И_сНЗ соответственно

4. ГнездаХ7,Х8 соединить с гнездами + и -АВ1 соответственно,АВ1 использовать на пределе 250 мА.

5. Соединить гнезда Х9 и Х10.

6. Подключить осциллограф к гнездам Х3 и Х5, соблюдая полярность.

2. Включить стенд, блок АВ1, осциллограф.

3. Вывести потенциометр блока управления в крайнее положение по часовой стрелке (α =0).

4. Получить устойчивое изображение кривой тока при α =0.

5. Ручкой потенциометра блока управления установить три значения α : п/3, п/2, 2п/3 и снять три осциллограммы напряжения.

6. Указать на осциллограммах амплитудное и среднее значение напряжения, величину угла α .

7. Снять регулировочную характеристику I_оα/ I_о-F (α) для 6-8 значений угла α, измеряя ток I_cα по АВI на пределе 250мА Результаты занести в таблицу 6.1.

8. Рассчитать регулировочную характеристику, результаты расчета занести таблицу 6.1.

Таблица 6.1.

Результаты опыта					Результаты расчёта
Показания Осцилогр. П - клеток	Ioα	α	cosα	Ioα/Io	α	Cosα	Ioα	Ioα/Io
	мА	град	-	-	град	-	мА	-
		0 … 160			0 … 180

10. Построить на одном графике опытную и расчетную регулировочные характеристики.

11. Записать технические данные приборов.

- 31 -

Контрольные вопросы.

1. Каков принцип устройства управляемого выпрямителя?

2. Каков принцип устройства блока управления?

3. Как изменится работа исследуемой схемы, если один из тиристоров заменить диодом?

4. Какова зависимость среднего значения выпрямленного значения напряжения от угла α при активной нагрузке?

5. Получить аналитическое выражение для регулировочной характеристики п. 4.

6. Каковы пределы регулирования выпрямленного напряжения при активной нагрузке?

Лабораторная работа № 7 «Исследование трехфазной схемы выпрямления»

Цель работы: исследование трехфазной схемы выпрямителя,

снятие осциллограммы и построение внешней

характеристики трехфазного мостового

выпрямителя.

Трехфазные выпрямители по сравнению с выпрямителями однофазного тока имеют меньшую пульсацию выпрямленного напряжения и могут использоваться без фильтров. Кроме того, трехфазные выпрямители имеют более высокие энергетические показатели (лучшее использование трансформатора, более высокий коэффициент мощности энергосистемы, питающий выпрямитель итд.), и обычно являются устройствами средней и большой мощности.

Наибольшее распространение получила мостовая схема выпрямления, исследуемая в данной лабораторной работе (рис. 7.1.). Схема содержит выпрямительный мост из шести вентилей. Вентили V_2. V₄ V_6. у которых электрически соединены аноды, образуют анодную группу; вентили V_1. V_3. V₅ с объединенными катодами образуют катодную группу. Нагрузка включается между точками соединения катодов и анодов вентилей.

- 32 -

В любой момент времени работают два вентиля. В катодной группе в открытом состоянии будет находится вентиль с наибольшим положительным потенциалом на аноде, в анодной группе работает вентиль, катод которого имеет наибольший отрицательный потенциал. Например, в момент времени T₂ (рис.7.2.) наибольший положительный потенциал имеет фаза «а», поэтому в катодной группе работает вентиль V₁. а наибольший отрицательный потенциал имеет фаза «в» поэтому в анодной группе работает вентильV₄. Укажем на временных диаграммах интервалы проводимости вентилей: на интервале Т1- Т3 проводят вентили V1.V4; на интервале Т3-Т4 вентилиV1-V6 ; на интервале Т4- Т5 вентилиV6- V3на интервале Т5-Т6 вентиляV3-V2 и тд. Таким образом интервал проводимости каждого вентиля составляет 2п/3, а интервал совместной работы двух вентилей равен п/3 За время, равное периоду питающего напряжения, происходит шесть переключений вентилей.

Среднее значение выпрямленного напряжения равно среднему значению напряжения за период повторимости т/6 (заштрихованный участок на рис.7.2.):

V_н ср= 2,34*V₂ , (7.1)

где V₂-действующее значение фазного напряжения.

Коэффициент пульсаций данного выпрямителя равен 0,057

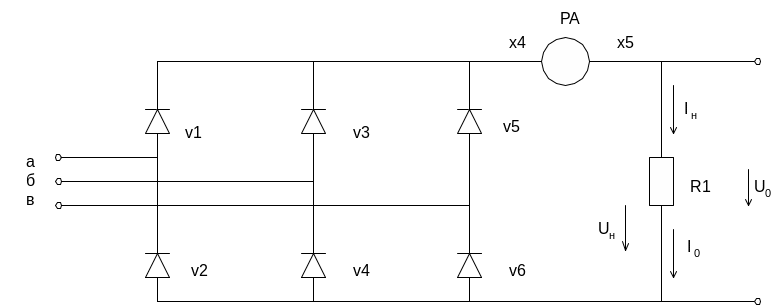

Рис. 7.1.

- 33 -

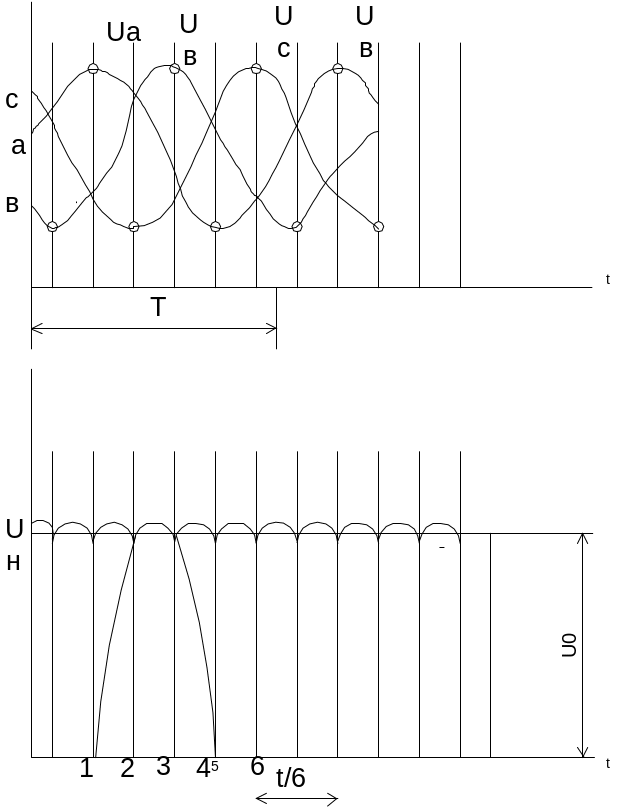

Рис. 7.2.
