Декоративне прошивання
При виготовленні м'яких меблів широко застосовують декоративне прошивання лицювальної тканини настиловим шаром. Таке прошивання додає виробу красивий зовнішній вигляд і поліпшує експлуатаційні властивості. Настил для декоративного прошивання складається з трьох шарів: верхнього декоративно-лицювального; м'якого настилового - поролону, ватину, ватиліну і підкладочного - міткаль, бязь і ін. Наявність підкладочного шару при декоративному прошиванні з поролоном не обов'язкова.
Декоративне прошивання виконують на одноголковій човниковій швейній машині класу 23-А. При відсутності спеціальних прошивно-стьобальних машин декоративне прошивання можна одержати застосовуючи найпростіші пристосування. Для цього лицювальний матеріал з настилочним і підкладочним шарами настилають і натягають на дерев'яну рамку, яку називають п’яльцями. Після нанесення малюнка крейдою за допомогою лінійки чи шаблона п’яльці підводять під головку швейної машини. При подачі настилу під голку і лапку швейної машинки по розмітці прошивають настил. Такий спосіб одержання на настилі декоративного прошивання є трудомістким, малопродуктивним і вимагає високої кваліфікації виконавця. У масовому виробництв м'яких меблів для одержання декоративного прошивання застосовують прошивно-стьобальні машини різної конструкції.
Англійська фірма “Матраматік” випускає прошивні машини для глибокого і неглибокого стьобання (рис. 18). Принцип роботи цих машин полягає в наступному. Настиловий шар натягають на раму, розташовану під швейною головкою 3 машини. Під рамою з настилом знаходиться направляючий пристрій і шаблон з візерунком, відтвореним на матеріалі.

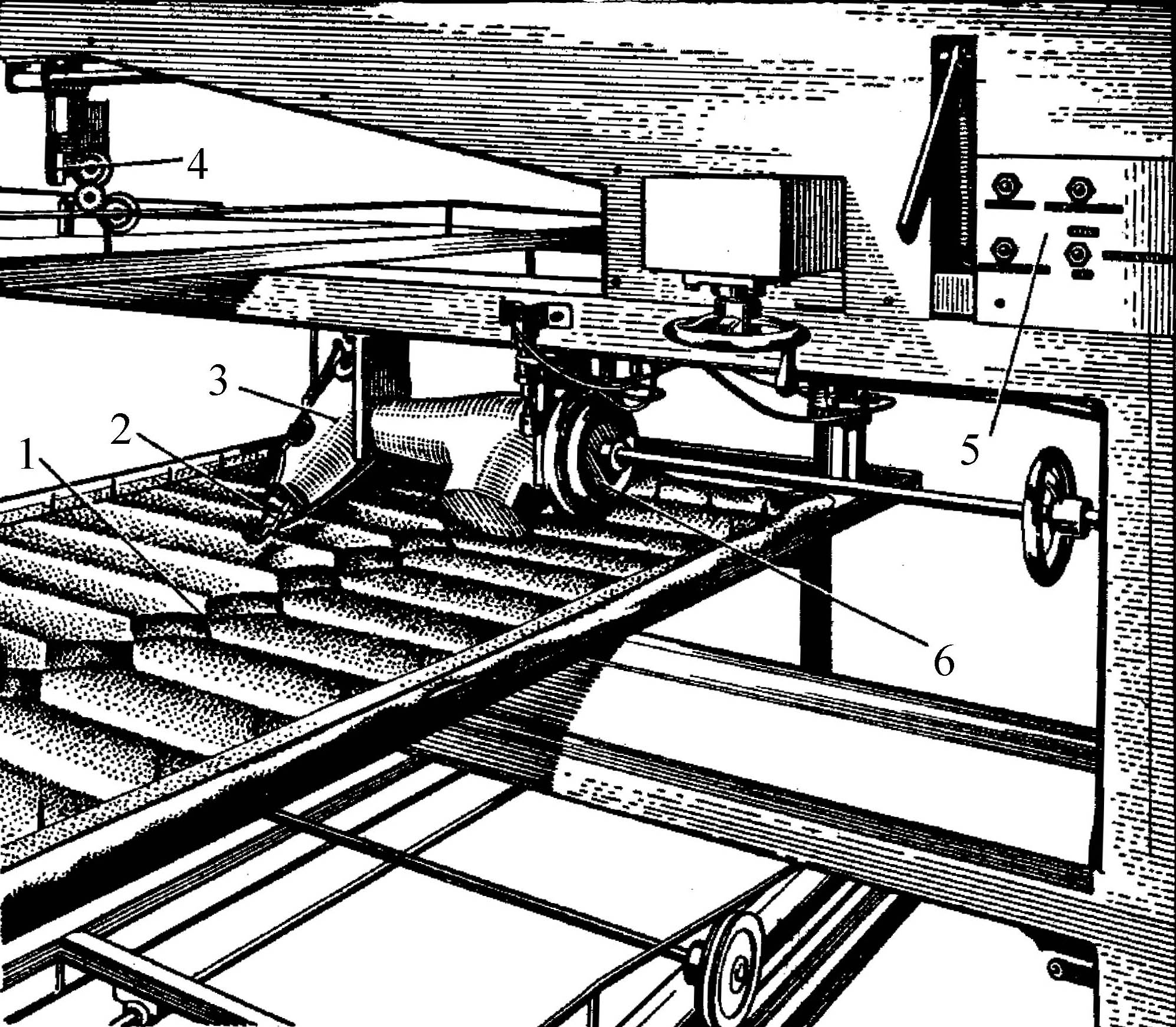

Рис. 18. Прошивна машина для глибокого і неглибокого стьобання фірми “Матраматік” (Англія): 1 - декоративно прошитий настил, 2 - система для охолодження голки, 3 - швейна головка видозміненого типу, 4 - механізм копіювання по шаблоні, 5 - пульт керування, 6 - втулковий привід
Рама з настилом переміщається під швейною головкою в тій же послідовності, що і направляючий пристрій стосовно шаблона з візерунком. У такий спосіб заданий малюнок візерунка шаблона в точності відтворюється на настиловому шарі завдяки синхронному руху шаблона і рами з настилом за розробленою схемою малюнка. Швейна головка має пневматичний поворотний пристрій, що дозволяє натягнутий на раму матеріал знімати, не заподіюючи ніяких ушкоджень швейному механізму.
Візерунок прошивання може бути побудований із прямих або кривих ліній, квадратів, кіл, ромбів чи бути іншої форми за бажанням художника. Малюнок відтворюється на шаблоні у виді канавок, по яких переміщається направляючий пристрій машини.
Для поліпшення режиму роботи швейної голки машина має розпилювач, що подає струмінь розпиленого силікону в лапку швейної машини. Суміш повітря і силікону проходить через регулюючий механізм, що подає потрібна кількість повітря і силікону в лапку машини, змазуючи голку, нитку і нижню частину лапки; таким чином, оператор машини може робити стібки дуже щільних настилів без перегріву голки. Розпилювальні пристрої встановлюють тільки на машинах для глибокого стьобання настилів площею стібки 236 х 96,5 см.
У стьобально-прошивних машинах італійської фірми “Мека” (рис. 19) декоративне прошивання виконують не по розкроєній у розмір заготовці настилу, а по безупинній стрічці з рулону лицювальної тканини і рулону поролону. Машини оснащені програмуючим пристроєм, що через фотоелементи “зчитує” візерунок малюнка і передає його на прошивальні механізми. Декоративне прошивання в цих машинах здійснюють одночасно великою кількістю голок.

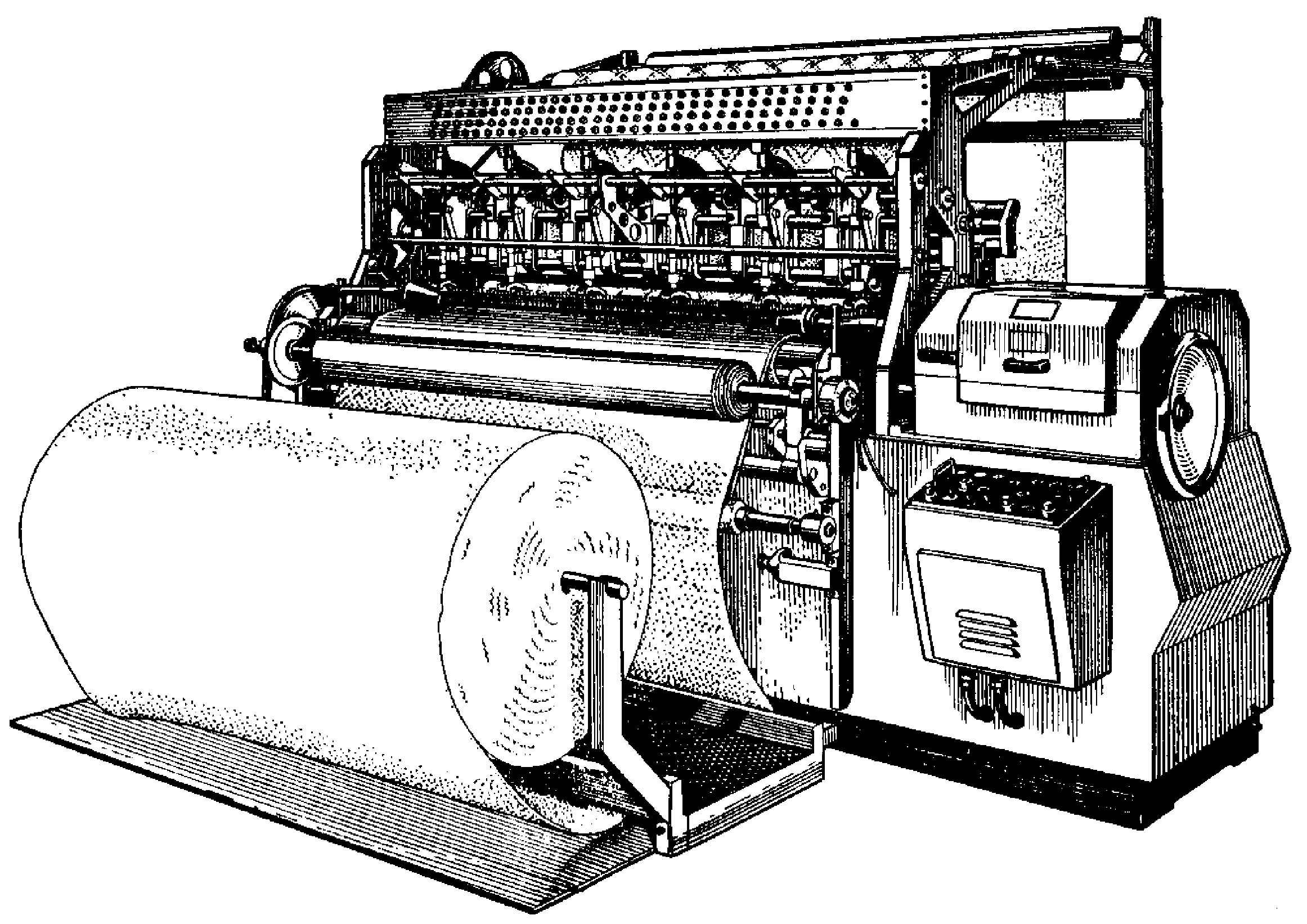

Рис. 19. Стьобально-прошивна машина фірми “Мека” (Італія)
Особливість декоративного прошивання на таких машинах полягає в тому, що два чи кілька шарів різного матеріалу зшиваються автоматично одночасно разом з одним чи декількома шарами поролону. Види стібка можуть автоматично мінятися, чим досягається можливість відтворення значної кількості малюнків. Машини придатні для декоративного прошивання матеріалів різного типу: від самої тонкої тканини до самої товстої штучної шкіри, джуту, бавовняної тканини, комбінованих з різними настиловими матеріалами - синтетичною, вовняною, бавовняною ватою, усілякими синтетичними пористими матеріалами.
Технічна характеристика машини фірми “Мека”:
- продуктивність, м/год…………………40...70;
- робоча ширина, см........……………….250;
- кількість голок, шт.......……………….196;
- кількість рядів голок......………………3;
- відстань між рядами голок, мм.………76,2;
- відстань між голками, мм....…………..25,4;
- максимальна товщина настилу для стьобання (акрилова вата), мм……80;
- потужність двигуна, кВт......…………..2,2;
- габаритні розміри, мм......……………..450х470х220;
- маса, кг............…………………………4200.
Машина може бути додатково оснащена автоматичним закрійним пристроєм і натяжною підставкою. Закрійний пристрій являє собою гільйотину з електроприводом і електромагнітним вимикачем. Натяжна підставка синхронізована із стьобальною машиною, дозволяє підтримувати постійний натяг стьобаного матеріалу.
Для декоративного прошивання бортів м'яких меблів застосовують спеціальні швейні машини. Одна з таких машин швейцарської фірми “Spuhl” показана на рис. 20.

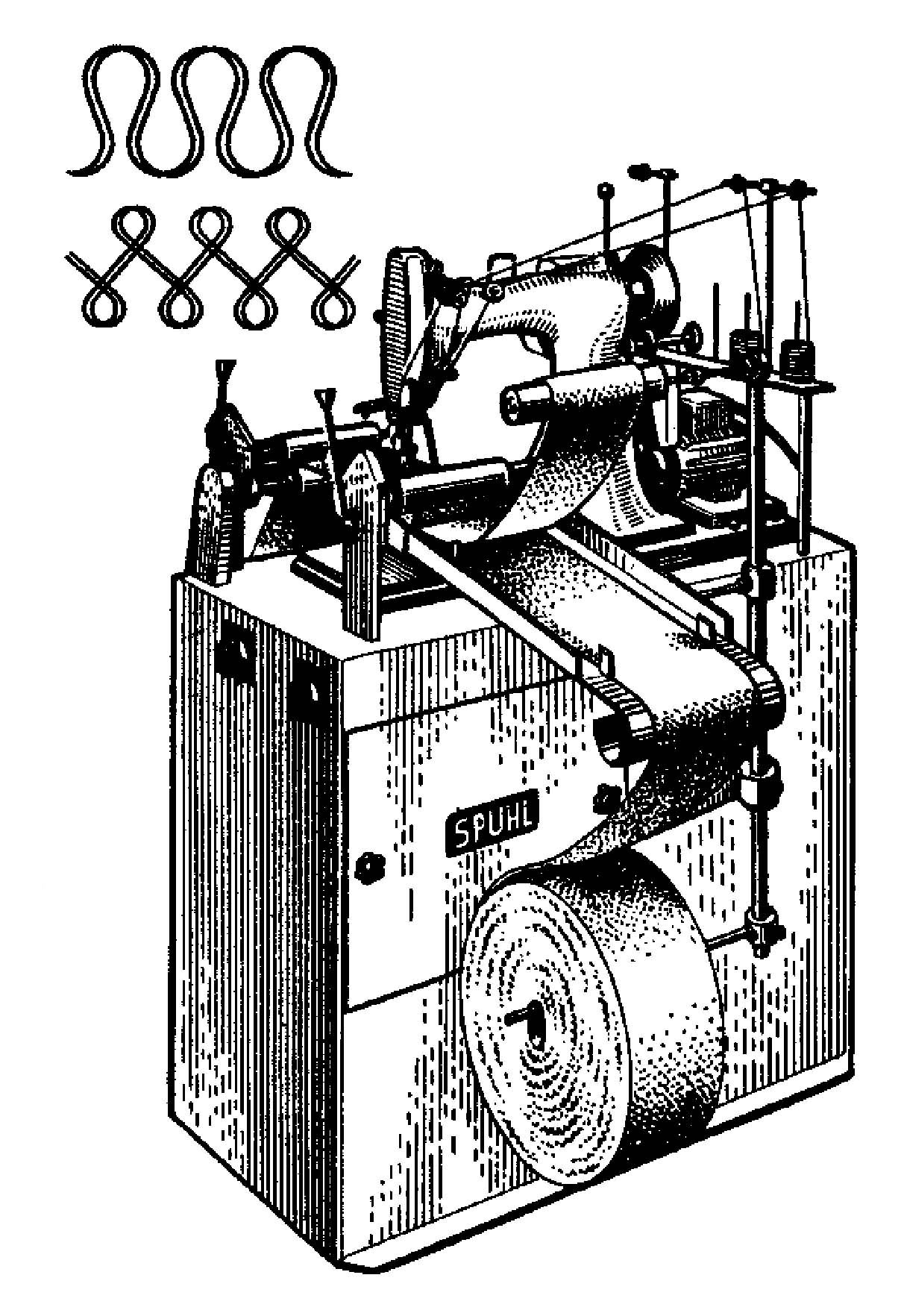

Рис. 20. Швейна машинка для декоративного прошивання бортів м'яких меблів фірми “Spuhl” (Швейцарія).
Для зашиття крайок м'яких елементів використовують верстат ЗГ (рис. 21). На стіл 2 верстата укладають м'який елемент і до краю чохла підводять швейну головку 1. При проходженні головки по зубчатій рейці копіювального столу 3 відбувається зашиття чохла м'якого елемента.
Технічна характеристика верстата ЗГ:
- розмір м'яких елементів, мм:
довжина...........400....1200;
ширина.........…400...900;
висота.........…..80…220;
- найбільша сумарна товщина матеріалів у стиснутому лапкою стані, мм……....6;
- середня швидкість прошивання, м/хв……….2…3;
- встановлена потужність, кВт ………………..1,15;
- витрата повітря, м3/год..………………………0,25;
- габаритні розміри верстата, мм ………….…..2920х1880х1600;
- маса, кг ...........……………………………....…500;
- число обслуговуючих робітників, чол...……..1.

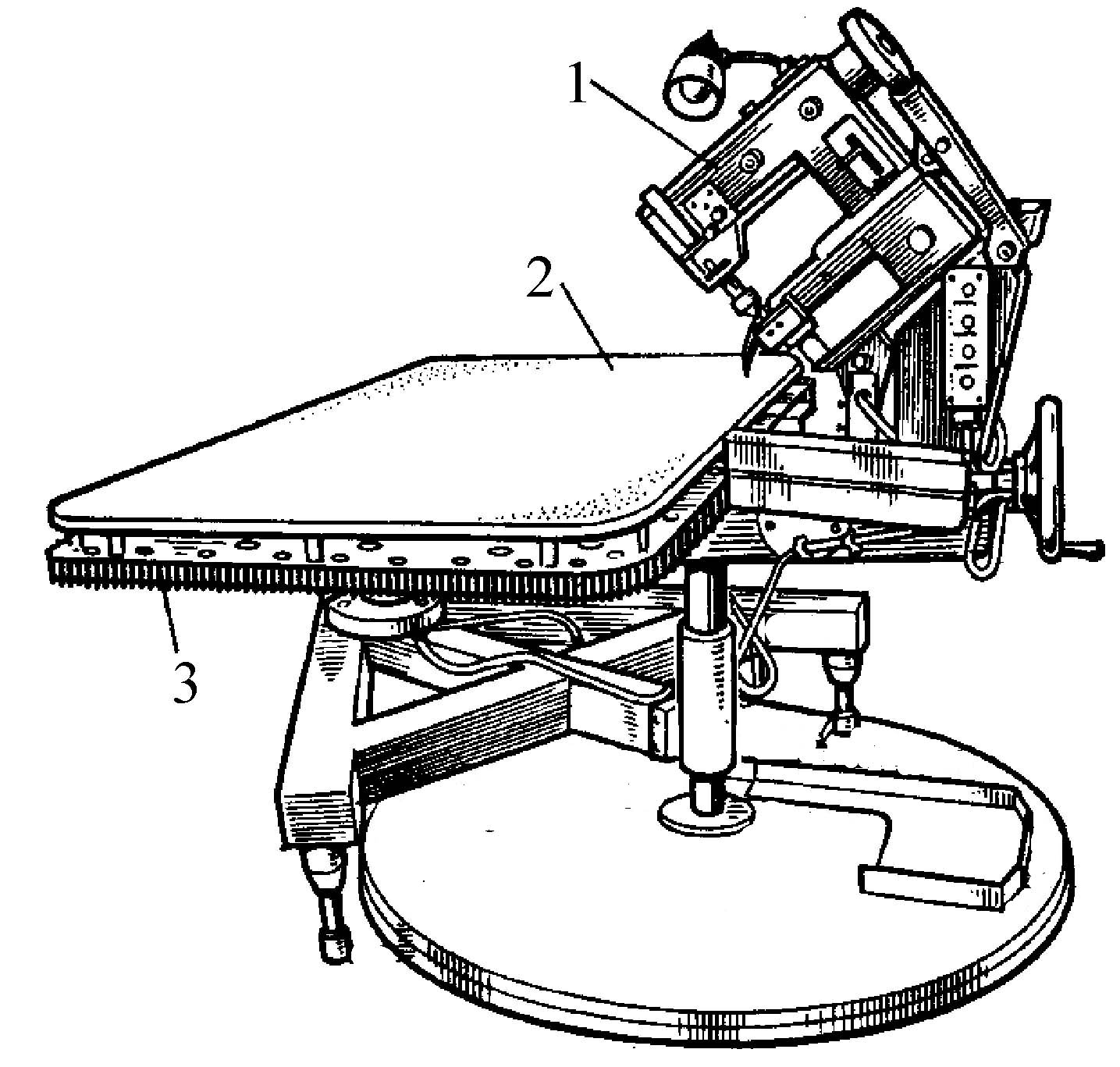

Рис. 21. Верстат ЗГ для зашиття горловин м'яких елементів: 1 - швейна головка, 2 - стіл для м'якого елемента; 3 - копіювальний стіл із зубчатою рейкою
