Раздел 5.2
Разработка схемы организации связи.
Схема организации связи разрабатывается на основе произвольного предварительного размещения ОРП и НРП в процессе разработки схемы. Все расчетные данные внести в таблицу №2.
Определим количество участков ОРП:
NучОРП = Lmp/Lcдn (шт), где [19]
Lmp- протяженность линейного тракта по заданию.
Lcдn- длина секции ДП, для кабеля МКС равное 200 км.
Решение: N учОРП = Lmp/Lcдn = 360 /200 =1,8 ≈ 2 шт
Определим количество пунктов ОРП:
N ОРП=N учОРП-1, шт [20]
Решение: N ОРП=N учОРП-1= 2-1 = 1 шт
Рассчитаем количество регенерационных участков:
Nрегуч = Lтр / lрегуч шт [21]
Решение: N регуч = Lmp / lрегуч = 360/4,9= 73,4 ≈74 шт
Рассчитаем количество регенерационных пунктов:
N регп = N регуч -1 шт [22]
Решение: N регп =Nрегуч-1 =74 - 1 =73 шт
Рассчитаем количество «чистых» НРП:
N НРП = N регп - N ОРП -1 шт [23]
Решение: N НРП = N регп -NОРП - 1= 73-1-1 = 71 шт
Таблица №2
Кол-во рег-ных участ. секции ДП |
Кол-во участков в ОРП |
Кол-во пунктов в ОРП |
Кол-во рег-ных участков |
Кол-во рег-ных пунктов |
Кол-во «чистых» НРП |
2 |
2 |
1 |
74 |
73 |
71 |

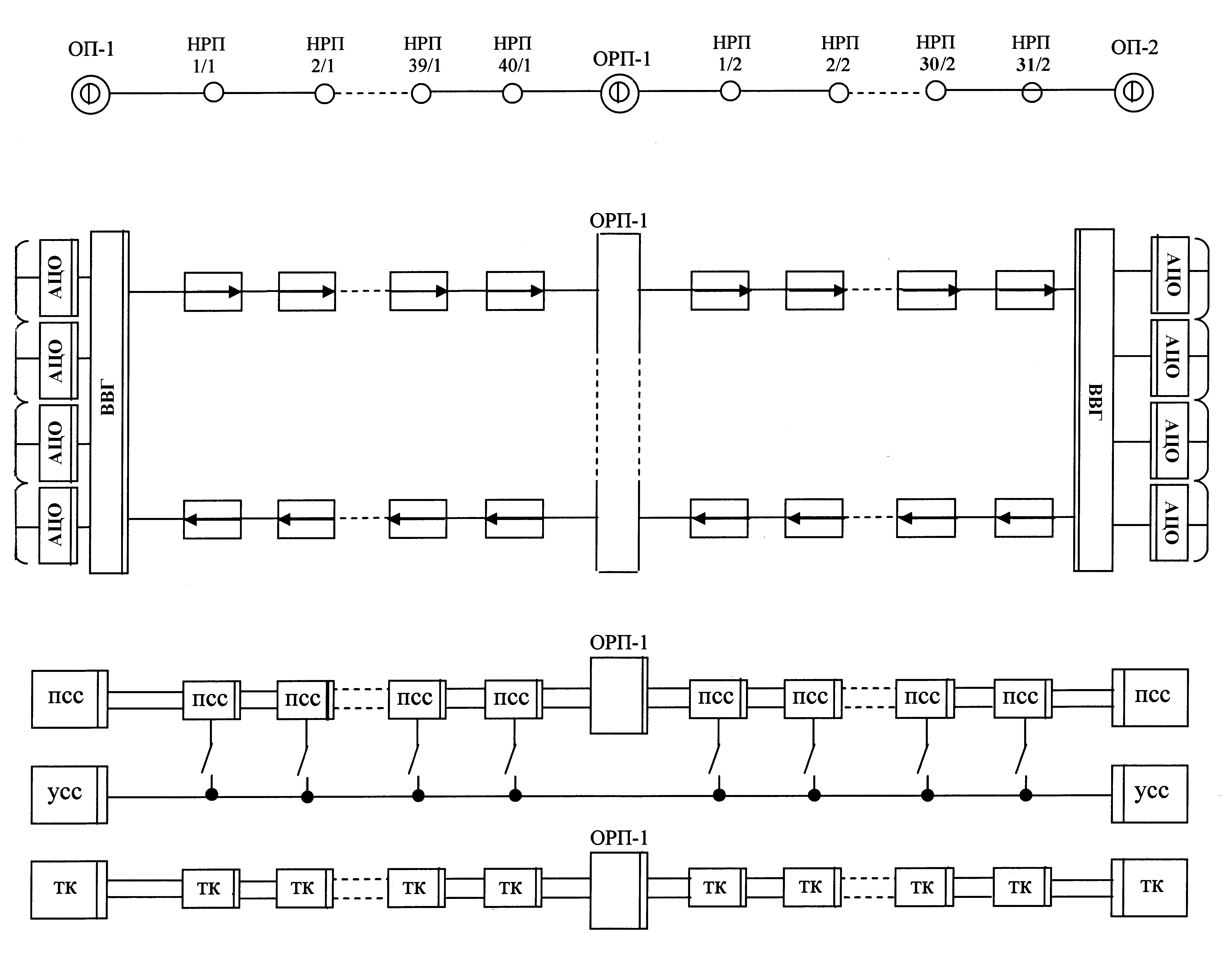

Рисунок 7. Схемы организации связи и расположения ОРП, НРП.
Раздел 5.3 Расчет допустимой вероятности ошибки в проектируемом линейном тракте.
Задание: рассчитать допустимую вероятность ошибки в проектируемом линейном тракте.
Переходные помехи и собственные шумы корректирующих регенераторов приводят к появлению цифровых ошибок в системе на входе приемной станции. Влияние цифровых ошибок на телефонную передачу отлично от влияние шумов в канале аналоговых систем. Каждая ошибка после декодирование в тракте приема оконечной станции приводят к быстрому изменению величины аналогового сигнала, вызывая неприятный щелчок в телефоне.
Экспериментально установлено, что заметные щелчки возникают в двух старших разрядах кодовой группы ИКМ сигнала. Качество связи является удовлетворительным, если в каждом из каналов ТЧ наблюдается не более одного щелчка в минуту, если частота дискретизации равна 8кГц,то что по линейному тракту передаются за минуту 8000*60=480000 кодовых групп, и опасным, в отношении щелчков, считается 2*480000=960000 старших разрядов.
Расчет вероятности ошибки:
Рош=1 / 960000≈ 10-6 [24]
По длине трассы Lтр допустимая вероятность ошибки на 1км трассы определяется по формуле:
Рош ≤ 10-6 / Lтр, км [25]
Решение: Рош ≤ 10-6 / Lтр= 10-6 / 360= 2,8*10-9
С целью обеспечения более высокого качество передачи МККТТ рекомендовал при разработке цифровых систем руководствоваться нормой вероятности на 1км цифрового линейного тракта величиной 10^-10 1/км. Допустимая вероятность ошибки для линейного тракта определяется по формуле:
Рош.доп=10-10 * Lтр 1/км [26]
Решение: Рош.доп=10-10* Lтр= 10-10*360= 3,6*10-8 1/км
