Раздел 4 Построение сигналов на входе регенератора для заданной кодовой комбинации.

Задание: Обосновать целесообразность применения в ЦСП линейного кода ЧПИ. Записать последовательность символов в коде ЧПИ. Символы, используемые в комбинации кода ЧПИ, могут иметь три уровня: -1, 0, +1.

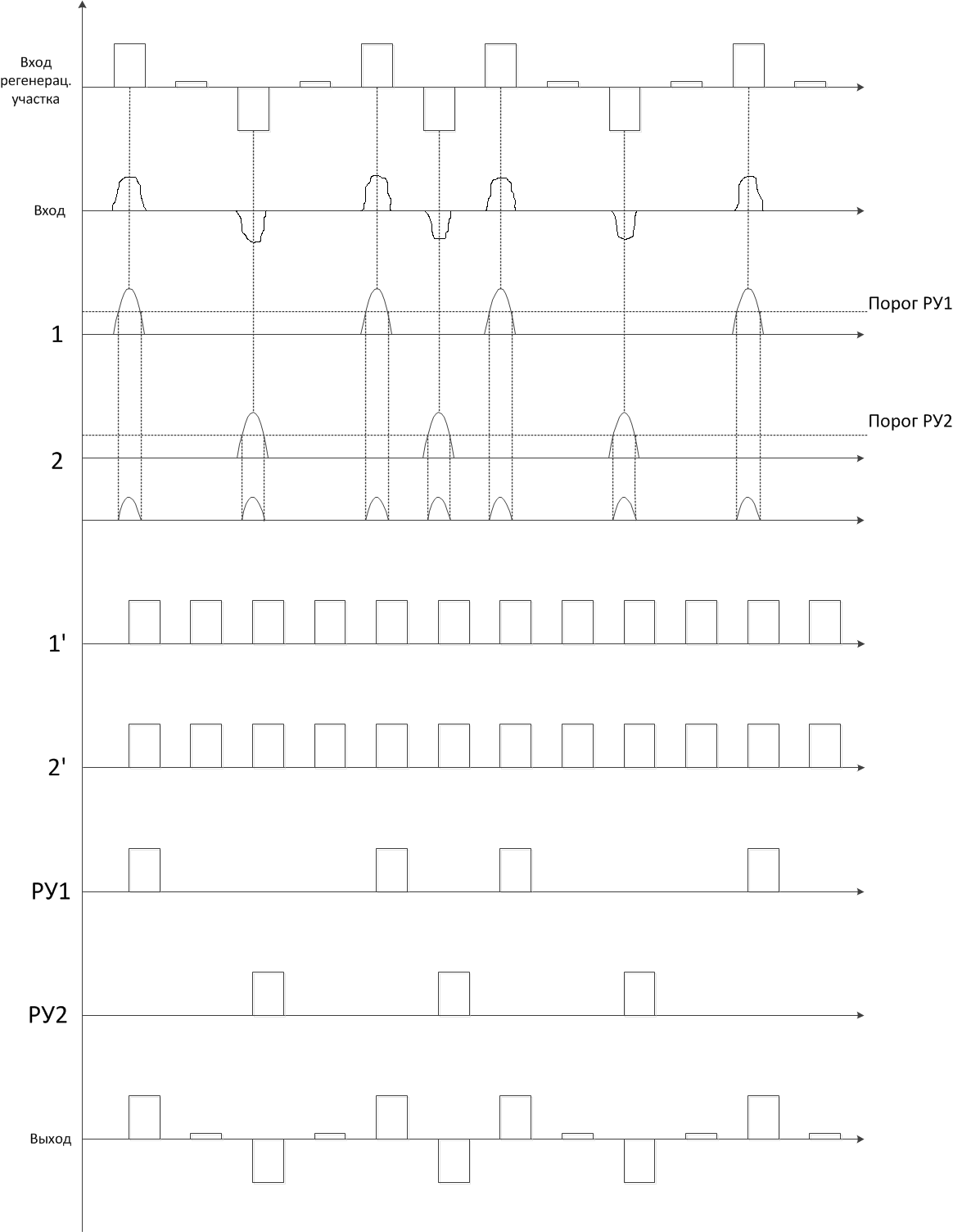

Начертить и пояснить схему регенератора, показать на графике этапы восстановления сигналов в регенераторе.

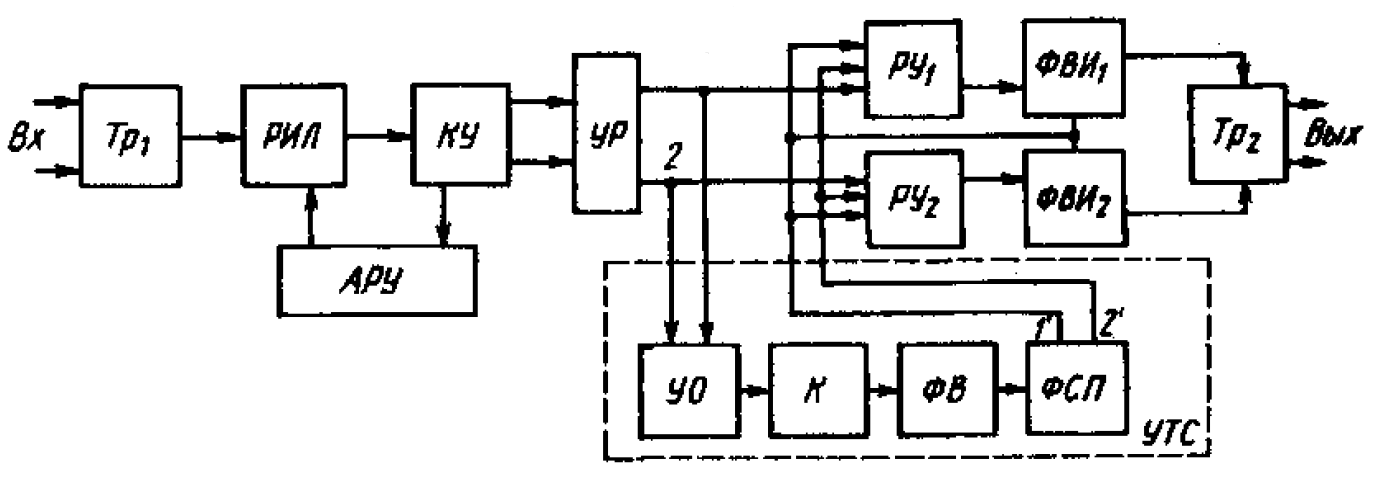

Рисунок 5. Структурная схема линейного регенератора.

По заданию дана кодовая комбинация: 101011101010

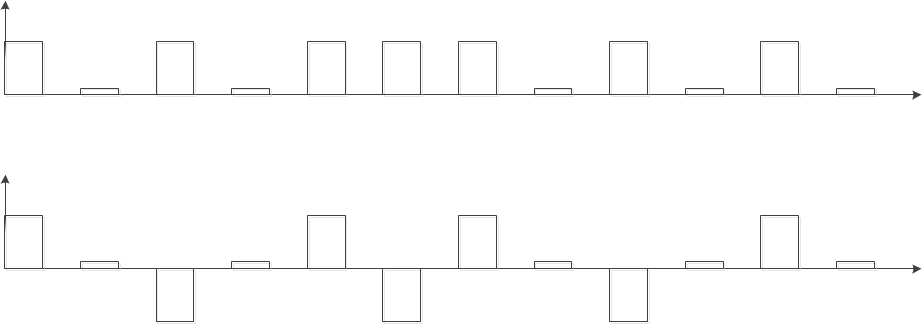

Рисунок 6. Диаграмма линейного кода ЧПИ для кодовой комбинации 101011101010

Раздел 5 Размещение станций разработка схемы организации связи на базе систем передачи икм-120

Задание: Определить значение затухания регенерационного участка, рассчитать число регенерирующих участков на секции ДП.

Разработать схему организации связи, рассчитать защищенность цифрового линейного сигнала.

Раздел 5.1 Размещение станций цифровой линии передачи на базе икм-120.

Задание: Размещение станций цифровой линии передачи на базе ИКМ-120.

Определим рассчитанное значение затухания регенерационного участка по формуле:

αру <Аоср - σocp - 10lgN- 24,7 (дБ), где [15]

αру- затухание регенерационного участка

Аоср- среднее остаточная величина переходного затухания на дальнем конце для выбранного взаимного расположения влияющих пар (61,7)

σоср- стандарт отклонения сигнал/шум, (8,1)дБ,

N- Число одновременно работающих цифровых потоков системы передач ИКМ-120

24,7- запас соотношения сигнал/шум

Рассчитанное затухание на полутактовой частоте 0,5 fт = 1024 кГц должно находиться в пределах

10 ≤ ару ≤ 30 дБ

Решение: ару <Аоср – σоср - 10lgN - 24,7 (дБ) = 61,7 - 8,1 - 10lg2 - 24,7 ≤ 25,9 дБ

Произведем расчет длины регенерационного участка по формуле:

lpy = αру / λt max (км), где [16]

λt max- километрическое затухание кабеля при max t° грунта

lpy - 5±0,5 норма

Решение: lpy = αру / λt max = 25,9 /5,2 = 4,9 ≈5км

λt max = λср max - ∆λt max (дБ/км), где [17]

λср max- (3,4÷5,2) дБ/км среднее значение километрического затухания для проектируемого кабеля

∆λt max- стандарт отклонения километрического затухания принимаемым равным (±0,6 дБ/км)

Решение: λt max = λср max - ∆λt max = 4,6 + 0,6 = 5,2 дБ/км

Найдем число регенерационных участков секции ДП по формуле:

nру = Е (Lc/ lpy) +1 (шт), где [18]

Е- функция целой части

Lc- проектная длина секции ДП для кабеля МКС равная 200 км.

Решение: nру = (Lc/ lpy) +1 = (200 / 4,9) +1 = 42 шт
