Задание на курсовую работу

Таблица №1

№	№ варианта	8
1	Протяженность линейного тракта, км	360
2	Количество каналов ТЧ, шт. n1	240
3	Количество переприемов каналов ТЧ. N	3
4	Коэффициент шума корректирующего усилителя	3
5	Амплитуда импульса на выходе регенератора, В	2
6	Защищенность от шума квантования выхода канала, дБ Аз	23
7	Среднее количество щелчков от цифровых ошибок, К	11
8	Кодовая последовательность символов	101011101010

Раздел 1. Выбор частоты дискретизации телефонных сигналов, расчет количества разрядов кодовой комбинации и защищенности от шума квантования.

Задание: Выбрать частоту дискретизации телефонных сигналов, обосновать выбор. Определить количество разрядов в комбинации, необходимые для обеспечения требуемой защищенности от шума

Выбор Fд определяется по следующей формуле:

Fд > 2Fв где [1]

Fв - частота верхней боковой = 3,4 кГц

Данный диапазон частот ТЧ = (0,3÷3,4) кГц

Для выбора Fд необходимо рассчитать по 2 способам:

1) Fд = 2Fв 2) Fд > 2Fв

Fд = 2 * 3,4 = 6,8 кГц Fд > 2 * (2,3÷2,4) = 8 кГц

6,8 - 0,3 = 6,5 8 - 0,3 = 7,7

6,8 - 3,4 = 3,4 fc 8 - 3,4 = 4,6 fc

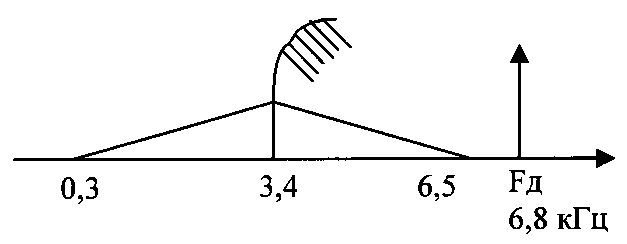

Рисунок 1. Частота дискретизация

при Fд= 2Fв

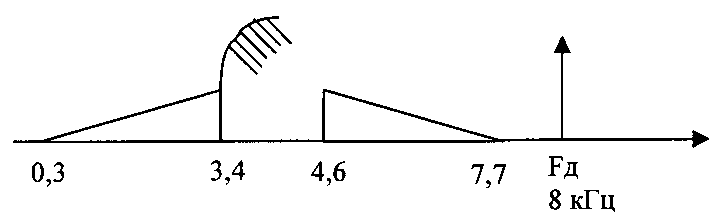

Рисунок 2. Частота дискретизация

при Fд >2Fв

Вывод: Выбираем Fд > 2Fв, так как данный вид решения позволяет нам не использовать фильтр идеального параметра т.е. фильтр любого типа.

Рассчитаем количество разрядов кодовой комбинации:

т=Ц [Аз + 10 lg (п+1) + (15+17)] /6, где [2]

т- количество разрядов

Ц- ближайшее целое от числа, стоящего в скобках

Аз- защищённость от шумов квантования на выходе канала

п- количество переприемов по ТЧ

Расчет защищенности от шума квантования определяет величину защищенности при равномерном квантовании.

Решение: т=Ц [Аз + 10 lg (п+1) + (15+17)] /6 = [23 +10lg(3+1) + 16]/ 6= 7,1 ≈ 8

Рассчитаем защищенность от шума квантования:

А кв•р = 6•т + 1,8 + 20lg (Um/Uo) (дБ), где [3]

т- количество разрядов кодовой комбинации

Uo- напряжение соответствующее порогу перегрузки АЦП

Um- амплитуда гармонического сигнала при равномерном квантовании, принимается равным 0.

Максимальная защищенность при неравномерном квантовании достигает при Um= Uo/4 и составляет

А кв•тах = 6 • т + 1,8 + 20 lg (1/4) (дБ) [4]

Решение: А кв•тах = 6 • т + 1,8 + 20 lg (1/4) = 6 • 8 + 1,8+20lg(1/4)= 37,8 дБ

Рассчитаем защищенность при неравномерном квантовании:

Определим максимальную защищенность сигнала в пункте приема с учетом заданного числа переприемов по тональной частоте и аппаратных погрешностей АЦП, которые составляют 2-3 дБ

А кв•тах = 6 • т- 10 - 10lg (п+1) - (2÷3) (дБ) [5]

Решение: А кв•тах = 6 • т-10-10 lg (п+1) - (2÷3) = 6 • 8-10 -10lg(3+1) - 3 = 29 дБ

Минимальная величина будет на (3÷4) дБ меньше максимальной

А кв•min = А кв•тах - (3÷4) (дБ) [6]

Решение: А кв•min = А кв•тах - (3÷4) = 29- 4 = 25 дБ
