5. Конструювання фундаменту, як залізобетонної конструкції

Збірно-монолітний фундамент стаканного типу:

(сюда прилагается эпюра)

6. Розрахунок плитної частини на продавлювання:

Міцність конструкції гнучкого фундаменту на продавлювання перевіряється за умовою:

де: – продавлююче навантаження на підошву фундаменту від середнього тиску грунту, що передається на гнучкий фундамент за межами граничних розмірів піраміди продавлювання.

– утримуюче навантаження.

– нормативне значення опору бетону В35 на розтяг

5. Розрахунок плитної частини фундаменту на згин, або підбір арматури плитної частини:

А) Визначаємо згинальні моменти в небезпечних перерізах:

Б) За визначеними згинаючими моментами визначаємо необхідну площу арматури:

В) Визначаємо кількість стрижнів, які можна розмістити по сторонам «b» і «l»:

Г) Визначаємо площу поперечного перерізу одного стрижня арматури та відповідно сортаменту визначаємо його діаметр:

Відомість арматури

Марка	Позиція	К-ть, шт	, мм	l, мм	Маса, кг				Примітка
					одного	всіх	загальна
С1	1	36	32	3400	21,454	772,34	772,344	А400С

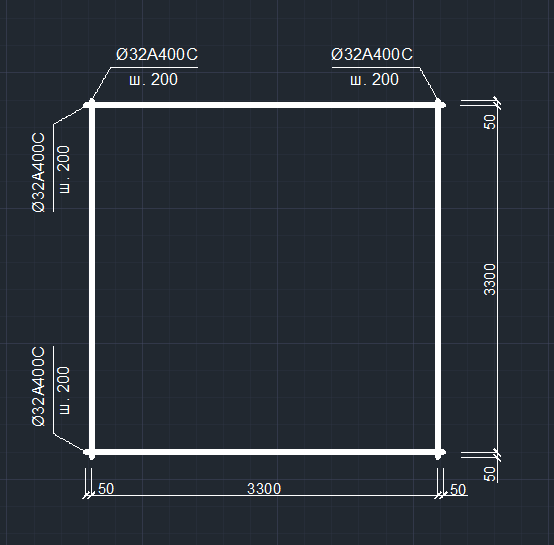

Рис. Схема арматурної сітки С1 підошви фундаменту

38. Проектування фундаментів мілкого закладення на штучній основі

(під колону ряду Б).

В якості штучної основи використаємо грунтову подушку, влаштовану з суглинку шляхом пошарового ущільнення грунту катками, масою Q>20т. Кількість проходок по одному сліду не менше п’яти до питомої щільності скелету грунту .

1. Визначаємо характеристики подушки

S_r= =

За знайденими значеннями та з використанням табл. В2, В3 знаходимо: тип ґрунту – супісок, , ,

Зведена таблиця фізико-механічних характеристик

Таблиця 1

Назва	Середня Потужність,	,	,						e		,		,
Чорнозем	0,65	15	-	0,13	-	-	-	-	-	-	-	-	-
Супісок	3,3	17,7	26,6	0,14	0,18	0,12	0,06	0,333	0,713	-	21,25	21,5	12,44
Штучна основа (супісок)	2	20,52	26,6	0,14	0,18	0,12	0,06	0,333	0,256	-	31,4	32,6	40
Супісок	1,2	17,7	26,6	0,14	0,18	0,12	0,06	0,333	0,713	-	21,25	21,5	12,44
Глина четвертинна	4	17	27,6	0,32	0,18	0,17	0,31	0,484	1,14	0,775	9,0	16	6,01
