3.1.5. Формулы

Приведенные далее требования относятся к математическим выражениям и переменным, помещенным внутри текста, а также к выключенным формулам (математическим уравнениям и равенствам). Формулы следует выделять из текста в отдельную строку. Если формула не умещается в одну строку, то она должна быть перенесена после знака равенства «=» или после знаков плюс «+», минус «–», умножения «×», деления «:», или других математических знаков, причем знак в начале следующей строки повторяют. При переносе после знака, символизирующего умножение, следует использовать символ «×».

Пояснение значений символов, переменных и числовых коэффициентов следует приводить непосредственно под формулой в той же последовательности, в которой они даны в формуле.

Дробные числа необходимо приводить в тексте в виде десятичных дробей. При невозможности точно выразить числовое значение в виде десятичной дроби, допускается записывать в виде обыкновенной дроби в одну строчку через косую черту, например, 5/32.

Формулы нумеруются арабскими цифрами в пределах раздела в круглых скобках в крайнем правом положении на строке. Номер формулы состоит из номера раздела и порядкового номера формулы, разделенных точкой. Ссылки в тексте на порядковые номера формул даются также в круглых скобках. Пример оформления выключенной нумерованной формулы приведен ниже (3.1):

. (3.1)

При наборе текста в текстовом процессоре MS Word формулы создаются в редакторе MS Equations, для которого рекомендуется установить параметры размеров, приведенные на рис. 3.2, и параметры стилей, приведенные на рис. 3.3.

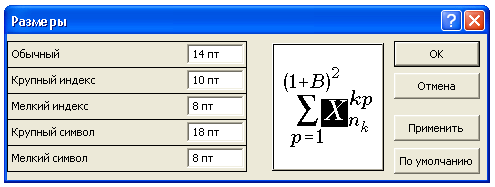

Рис. 3.2. Установки редактора формул MS Equations

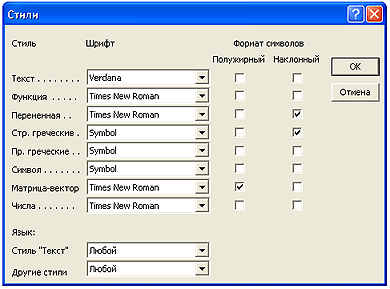

Рис. 3.3. Установки стилей редактора формул MS Equations

3.1.6. Сноски и ссылки

Если в тексте или таблице необходимо пояснить отдельные данные, то их можно оформлять сносками. Сноски в тексте располагают в конце страницы, на которой они обозначены, с абзаца и отделяют от текста короткой горизонтальной линией. Текст сноски печатают через один интервал. Нумерация сносок отдельная для каждой страницы.

При написании работы автор обязан давать библиографические ссылки на источники заимствования информации. Ссылки позволят убедиться в достоверности приводимого фактического материала. Ссылка оформляется в виде квадратных скобок с указанием порядкового номера источника из списка литературы, где приводится его полное библиографическое описание. Например, «... как показано в [23], ...».

3.1.7. Приложения

Приложения следует оформлять как продолжение работы в виде отдельной части, располагая их в порядке появления ссылок на них в тексте. Приложения должны иметь общую со всей работой сквозную нумерацию страниц.

Все приложения должны быть перечислены в содержании.

Приложение, как структурный элемент работы, начинают с отдельного листа, на котором вверху, по центру строки печатают слово «Приложение» и прописную букву, которая показывает его последовательность. Приложения обозначают заглавными буквами русского алфавита, начиная с А, за исключением букв Г, Ё, 3, И, О, Ч, Ь, Ы, Ъ. Ссылки на приложения в тексте размещают следующим образом: «... как следует из примеров, приведенных в Приложении А» или «... результаты работы системы представлены в Приложении Ж».

Приложение должно иметь заголовок, который записывают под словом «Приложение» симметрично относительно текста с прописной буквы отдельной строкой. В случае расположения приложения на нескольких страницах заголовок дублируется на второй строке каждой страницы приложения, при этом первая строка страницы имеет вид «Приложение А (продолжение)».

Иллюстрации, таблицы, формулы и уравнения в тексте приложения следует нумеровать в рамках каждого приложения. Например: рисунок Д.3 – третий рисунок приложения Д; таблица А.2 – вторая таблица приложения А; формула (В.1) – первая формула приложения В.
