Збір навантаження від 1 м² горища

1 Стяжка з цементно-піщаного розчину: t = 30мм, ρ = 1800кг/м³

2 Утеплювач: t = 15мм, ρ = 400кг/м³

3 Гідроізоляція: t = 1,5мм, ρ = 110кг/м³

4 З/б плита перекриття: t=150 мм,

ρ = 2500кг/м³

Таблиця 2 Збір навантаження від 1м² перекриття горища

В и д н а в а н т а ж е н н я	Нормативне навантаження кН/м²	Коефіцієнт надійності по навант. γƒm	Розрахункове навант. кН/м2
1	2	3	4
Постійне
Стяжка з цементно-піщаного розчину	0,54	1,3	0,702
Утеплювач	0,06	1,2	0,072
Гідроізоляція	0,00165	1,2	0,0198
З/б плита перекриття	3,75	1,1	4,125
Всього	4,355		4,9
Тимчасове
Тимчасове навантаження	0,7	1,3	0,91
Всього	0,7		0,91
Разом	5,055		5,81

Розрахунки

1 Стяжка з цементно-піщаного розчину: t = 0,03м × ρ = 18кН/м³ = 0,54кН/м²

2 Утеплювач: t = 0,015м × ρ = 4кН/м³ = 0,06кН/м²

3 Гідроізоляція: t = 0,0015м × ρ = 1,1кН/м³ = 0,00165кН/м²

4 З/б плита перекриття: t = 0,15м × ρ = 25кН/м³ = 3,75кН/м²

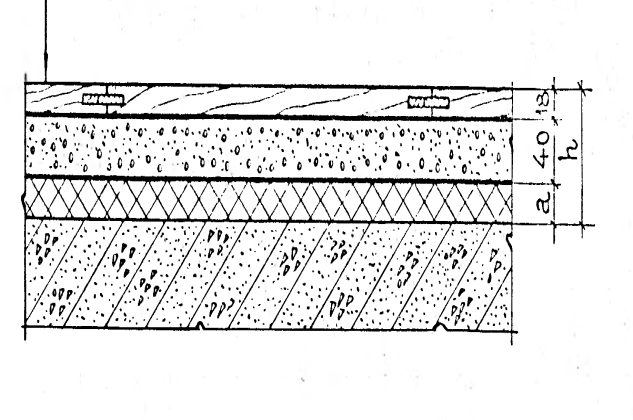

Збір навантаження від 1 м² перекриття

1 Сосновий паркет: t = 25мм, ρ = 500кг/м³

2 Стяжка з цементно-піщаного розчину: t = 30мм, ρ = 1800кг/м³

3 Утеплювач: t = 15мм, ρ = 400кг/м³

4 Гідроізоляція: t = 1,5мм, ρ = 110кг/м³

5 З/б плита перекриття: t = 150мм, ρ = 2500кг/м³

Таблиця 3 Збір навантаження від 1м² перекриття

В и д н а в а н т а ж е н н я	Нормативне навантаження кН/м²	Коефіцієнт надійності по навант. γƒm	Розрахункове навант. кН/м2
1	2	3	4
Постійне
Сосоновий паркет	0,125	1,1	0,1375
Стяжка з цементно-піщаного розчину	0,54	1,3	0,702
Утеплювач	0,06	1,2	0,072

Продовження таблиці 3

1	2	3	4
Гідроізоляція	0,00165	1,2	0,00198
З/б плита перекриття	3,75	1,1	4,125
Всього	4,48		5,038
Тимчасове
Тимчасове навантаження	1,5	1,2	1,8
Разом	5,98		6,838

Розрахунки

1 Сосновий паркет : t = 0,025 м × ρ = 5кН/м³ = 0,0125кН/м²

2 Стяжка з цементно-піщаного розчину: t = 0,03м × ρ = 18кН/м³ = 0,54кН/м²

3 Утеплювач: t = 0,015м × ρ = 4кН/м³ = 0,06кН/м²

4 Гідроізоляція: t = 0,0015м × ρ = 1,1кН/м³ = 0,00165кН/м²

5З/б плита перекриття: t = 0,15м × ρ = 25кН/м³ = 3,75кН/м²

Збір навантажень на крайній фундамент по осі

N = (N₁ + N₂+ N₃ a) A_гр. + N_стіни + N_фунд. (2)

N₁ - нормативне навантаження покрівлі

N₂ - нормативне навантаження перекриття горища

N₃ - нормативне навантаження перекриття

А_гр. – прийнята довжина

N_стіни – навантаження стіни

N_фунд. – навантаження фундаменту

Визначення навантаження на крайній фундамент по осі 11

N_стіни = 0,38 × 5,2 × 18 = 35,568кН

N = (2,599 + 5,055 + 5,98) × 2,6 + 35,568 = 71,02 кН

Збір навантажень на внутрішній фундамент по осі 8

N_стіни = 0,38 × 5,2 × 18 = 35,568кН

N = (2,599 + 5,055 + 5,98) × 5,6 + 35,568 = 111,9кН
