1.2.3 Гідрогеологічний фактор

Глибина закладання фундаментів опалювальних споруд за умов недопущення морозного здимання ґрунтів основи повинна призначатися за таблицею

Рівень ґрунтових вод d_w = 6 м

Перевіряємо умови:

d_w=6,0 м  d_f+2 =2,48м

Коли глибина закладання фундаментів не залежить від розрахункової глибини промерзання d_f відповідні ґрунти, зазначені у таблиці, повинні залягати до глибини не менше нормативної глибини промерзання d_fn.

По нормам для вибраних ґрунтів глибина закладання підошви фундаментів при даній умові повинна бути не менше d_f, тобто

Н_f= 2,5м  d_f = 0,48 м

Умова виконується, існуючі будівлі та суміжні об’єкти, а також прокладання інженерних комунікацій не впливають на глибину закладання подушки фундаменту. Враховуючи вище сказане, приймаємо глибину закладання фундамента Н_f = 1,8м.

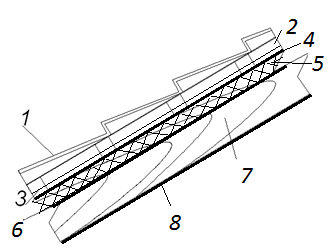

1.2 Збір навантажень на фундамент Збір навантаження від 1 м² покрівлі

1 Металочерепиця: t = 12мм, ρ = 4500кг/м³

2 Обрешітка: t = 0,75мм, ρ = 6000кг/м³

3 Пароізоляція: t = 5мм, ρ = 4000кг/м³

4 Гідроізоляція: t = 5мм, ρ = 4000кг/м³

5 Утеплювач: t = 100мм, ρ = 4000кг/м³

6 Контрлата: t =0,27мм, ρ =6000кг/м³

7 Крокви: t = 3,375мм, ρ = 5000кг/м³

8 Гіпсокартон: t = 12мм, ρ = 8000кг/м³

Таблиця 1 Розрахунок навантаження від 1м² покрівлі

В и д н а в а н т а ж е н н я	Нормативне навантаження кН/м²	Коефіцієнт надійності по навант. γƒm	Розрахункове навант. кН/м2
1	2	3	4
Постійне
Металочерепиця	0,54	1,05	0,567
Обрешітка	0,0045	1,2	0,0054
Пароізоляція	0,02	1,2	0,024

Продовження таблиці 1

1	2	3	4
Гідроізоляція	0,02	1,2	0,024
Утеплювач	0,4	1,2	0,48
Контрлата	0,00162	1,2	0,001944
Крокви	0,016875	1,2	0,02
Гіпсокартон	0,096	1,2	0,1152
Сумарне	1,099		1,24
Тимчасове
Тимчасове навантаження	1,5	2,0	3,0
Сумарне	1,5		3,0
Повне навантаження	2,599		4,24

Розрахунки

1 Металочерепиця: t = 0,012м × ρ = 4,5кН/м³ = 0,54кН/м²

2 Обрешітка: t = 0,00075м × ρ = 6кН/м³ = 0,0045кН/м²

3 Пароізоляція: t = 0,005м × ρ = 4кН/м³ = 0,02кН/м²

4 Гідроізоляція: t = 0,005м × ρ = 4кН/м³ = 0,02кН/м²

5 Утеплювач: t = 0,1м × ρ = 4кН/м³ = 0,4 кН/м²

6 Контрлата: t = 0,00027м× ρ = 6кН/м³ = 0,00025 кН/м²

7 Крокви: t = 0,003375м × ρ = 5кН/м³ = 0,016875кН/м²

8 Гіпсокартон t =0,012м × ρ = 8кН/м³ = 0,096 кН/м²
