Стоимость основных производственных фондов, млн.Руб.

Рис. 4.17. Зависимость уровня затрат на реализацию продукции от стоимости основных производственных фондов

4.7. Статистические карты

Карты статистические представляют собой вид графических изображений стати- стических данных на схематичной географической карте, характеризующих уровень или степень распространения того или иного явления на определенной территории.

Средствами изображения территориального размещения являются штриховка, фо-

новая раскраска или геометрические фигуры. Различают картограммы и картодиаграммы.

Картограмма – это схематическая географическая карта, на которой штриховкой различной густоты, точками или окраской различной степени насыщенности показывается сравнительная интенсивность какого-либо показателя в пределах каждой единицы нане- сенного на карту территориального деления (например, плотность населения по областям или республикам, распределение районов по урожайности зерновых культур и т.п.). Кар- тограммы делятся на фоновые и точечные.

Картограмма фоновая – вид картограммы, на которой штриховкой различной густоты или окраской различной степени насыщенности показывают интенсивность како- го-либо показателя в пределах территориальной единицы. Картограмма точечная – вид картограммы, где уровень какого-либо явления изображается с помощью точек. Точка изображает одну единицу совокупности или некоторое их количество, чтобы показать на географической карте плотность или частоту появления определенного признака.

Пример. Необходимо с помощью точечной картограммы изучить размещение по-

_{севов картофеля по территории области (цифры условные) (рис. 4.18).}

_{Таблица 4.2.}

Номер района на контурной карте	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
Площадь по- сева картофеля, га	5930	5810	4690	6200	5700	6050	4820	3920	4280	3880	4055	2910	2540	2430	2720
Число точек на карте, 1 точка=100га	59	58	47	62	57	60	48	39	43	39	41	29	25	24	27

56

_{ГРАФИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ СТАТИСТИЧЕСКОЙ ИНФОРМАЦИИ}

Решение.

Составим точечную картограмму размещения посевных площадей картофеля.

1. Отразим на карте размеры площади посева картофеля в каждом районе в виде оп- ределенного числа точек. Для этого установим, какая площадь картофеля будет со- ответствовать одной точке, т.е. определим масштаб картограммы. Для наглядности картограммы нужно, чтобы число точек было оптимальным, так как при большом количестве точки сольются, а при малом не отразят существующие различия между районами. При выборе масштаба следует учитывать, что при данных размерах кон- турной карты на территории района может быть размещено максимум 60-80 точек и что величина масштаба должна быть округленной, удобной для пользования чис- лом. Исходя из этого, целесообразно принять 1 точку, равную 100 га. При этом в районе 4, где находится максимум посевов картофеля – 6200 га, будет 62 точки (6200:100), что является оптимальным числом.

2. Определим в соответствии с принятым масштабом число точек, которые следует нанести в границах каждого района. Для этого посевную площадь каждого района

разделим на величину масштаба 100 га и полученное число точек (с округлением до 1) запишем в таблице.

3. Нанесем на контурную карту данные по каждому району. При этом проследим, чтобы точки были одинакового размера и равномерно распределялись в границах района. Укажем на картограмме культуру, которой соответствуют приведенные

данные, а также обозначим масштаб.

1 точка=100 га

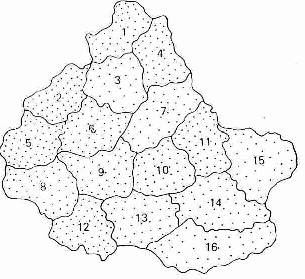

Рис. 4.18. Картограмма плотности размещения посевных площадей картофеля фермерских хозяйств по отдельным районам области

Картограмма показывает, что посевы картофеля сконцентрированы в основном в северо-западной части области, а к юго-востоку плотность размещения посевов заметно падает.

Пример 2. Построим фоновую картограмму урожайности картофеля фермерских хозяйств по отдельным районам области.

Решение.
