4.5. Диаграммы структуры

Вторую большую группу показательных графиков составляют структурные диа- граммы. Это такие диаграммы, в которых отдельные статистические совокупности сопос- тавляются по их структуре, характеризующейся соотношением разных параметров сово- купности или ее отдельных частей.

49

_{ГРАФИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ СТАТИСТИЧЕСКОЙ ИНФОРМАЦИИ}

Широко распространенный метод графического изображения структуры статисти- ческих данных заключается в составлении структурных круговых или секторных диа- грамм. Секторные диаграммы удобно строить следующим образом: вся величина явле- ния принимается за сто процентов, рассчитываются доли отдельных частей в процентах. Круг разбивается на секторы пропорционально частям изображаемого целого. Таким об- разом, на 1% приходится 3,6 градуса. Для получения центральных углов секторов, изо- бражающих доли частей целого, необходимо их процентное выражение умножить на 3,6 градуса. Секторные диаграммы позволяют не только разделить целое на части, но и сгруппировать отдельные части, давая как бы комбинированную группировку долей по двум признакам.

Пример. Рассмотрим построение секторной диаграммы по следующим данным о структуре иностранных инвестиций в РФ в 2002 году:

Тип инвестиций	прямые	портфельные	прочие
Доля инвестиций, в%	20	2	78

Построение секторной диаграммы начинается с определения центральных углов секторов. Для этого процентное выражение отдельных частей совокупности умножим на

3,6 градуса, т.е. 20*3,6=72°; 2*3,6=7,2°; 78*3,6=280,8°. По найденным значениям углов круг делится на соответствующие сектора (рис. 4.11).

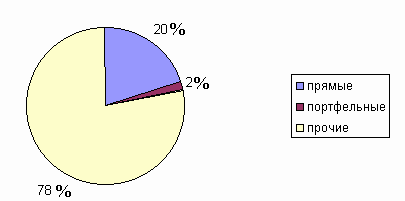

Рис. 4.11. Удельный вес иностранных инвестиций в РФ за 2002 г.

Другим видом структурных статистических диаграмм являются диаграммы удель- ных весов, отражающие структуры сравниваемых совокупностей по процентному соот- ношению в них отдельных частей, выделяемых по тому или иному количественному или атрибутивному признаку. Эти диаграммы получены путем преобразования простой поло- совой диаграммы с подразделенными полосами. Полосовые диаграммы удельных весов могут вскрыть экономически существенные особенности многих изучаемых экономиче- ских явлений.

Пример. Необходимо изобразить графически следующие данные, характеризую- щие структуру потребительских расходов населения в N-ом регионе за 2003-2004 гг. (в процентах):

Показатели	2003	2004
все потребительские расходы; в том числе:	100	100
продукты питания	45,9	41,7
непродовольственные товары	34,4	36,2
алкогольные напитки	2,4	2,2
оплата услуг	17,3	19,9

50

_{ГРАФИЧЕСКОЕ ПРЕДСТАВЛЕНИЕ СТАТИСТИЧЕСКОЙ ИНФОРМАЦИИ}

Изобразим эти данные графически в виде полосовой диаграммы, цель которой – показать изменение удельных весов потребительских расходов населения за два года (рис. 4.12).

Рис. 4.12. Динамика удельного веса потребительских расходов населения в N-ом регионе за 2003-2004 гг.

Значительными преимуществами полосовых структурных диаграмм по сравнению с другими видами является их большая емкость, возможность отразить на небольшом пространстве большой объем полезной информации.

Секторные диаграммы выглядят убедительно при существенных различиях срав- ниваемых структур, а при небольших различиях они могут быть недостаточно вырази- тельны.
