Міністерство освіти і науки , молоді та спорту України

Українська державна академія залізничного транспорту

Кафедра « Електротехніка та електричні машини »

РОЗРАХУНОК ТРАКТУ ПЕРЕДАЧІ СИГНАЛІВ

Пояснювальна записка і розрахунки до курсової роботи

з дисципліни „Теорія електричних і магнітних кіл”

Перевірив доцент

_________ М.Г. Давиденко

Розробив студент

групи 5-ІІ-АТЗ

_________ А.І. Бакаев

2014

Вхідні дані для розрахунку курсової роботи

№ варіанта	Вид лінії	Довжина лінії, км	Вид фільтра	R_н,Ом	F_зр1,кГц	F_зр2,кГц	Rg,Ом
74	мд	190	НЧ,Т	610	-------	33	625

ЗМІСТ

Вступ 4

1.Структура тракту передачі сигналів ▪▪▪ 5

2. Розрахунок частотних характеристик лінії зв’язку 6 2.1Визначення величин первинних параметрів ліні ▪ 9 2.2 Розрахунок хвильового опору і коефіцієнта поширення лінії 11

2.3 Розрахунок А-параметрів лінії 12 3.Розрахунок фільтра 12 3.1Розрахунок елементів фільтра 12

3.2 Розрахунок власних параметрів та А-параметрів фільтра 17

4. Розрахунок узгоджуючи трансформаторів 17 4.1Розрахунок вхідного узгоджуючого трансформатора 20 4.2 Розрахунок вихідного узгоджуючого трансформатора 23

5.Розрахунок робочого згасання тракту передачі і визначення потужності генератора 23

5.1 Визначення величини параметрів узагальненого 24

чотириполюсника і робочого згасання тракту передачі 5.2 Визначення потужності генератора 25 Висновки 26 Перелік посилань 27

Вступ

У сучасних мережах зв'язку використовуються аналогові та цифрові системи передачі (СП) з тенденцією поступового переходу до застосування тільки цифрових систем. Однак чекає тривалий період співіснування на мережах зв'язку аналогових і цифрових систем, коли велика кількість з'єднань буде встановлюватися з використанням обох технологій. Для забезпечення в цих умовах заданих характеристик каналів і трактів, що гарантують високу якість передачі інформації, принципи проектування цифрових і аналогових систем передачі повинні бути сумісні.

Лінія зв'язку (ЛЗ) - фізичне середовище, по якому передаються інформаційні сигнали апаратури передачі даних і проміжної апаратури. У широкому сенсі - сукупність фізичних ліній і лінійних трактів систем передачі, що мають спільні лінійні споруди, пристрої їх обслуговування і спільне середовище поширення.

Тракт - сукупність обладнання та середовища, що формують спеціалізовані канали мають певні стандартні показники: смуга частот, швидкість передавання тощо. Тракт є важливою гілкою системи зв’язку.

Метою виконання даної курсової роботи є закріплення, поповнення та систематизація знань в процесі самостійної роботи при розрахунку тракта передачі сигналів.

1 Структурна схема тракту передачі сигналів

Тракт передачі сигналу-це сукупність пристроїв , що забезпечують проходження електричного сигналу від передавача до приймача.

До входу фільтра підключають навантаження , яке в загальному випадку представляють у вигляді еквівалентного опору навантаження Zн .

Подальший розрахунок полягає у визначенні А-параметрів чотириполюсника, паралельно з цими основними розрахунками розраховуються частотні характеристики каскадів тракту.

В таблиці 1 наведені дані для розрахунку тракту на базі рейкового кола повітряної лінії . На рисунку 1 приведена структурна схема тракту передачі сигналів,де УП1,УП2-узгоджуючі пристрої ,Ф-фільтр.

Таблиця 1- Варіант вихідних даних для розрахунку тракту на базі рейкового кола повітряної лінії

№ варіанта	Вид лінії	Довжина лінії, км	Вид фільтра	R_н,Ом	F_зр1,кГц	F_зр2,кГц	Rg,Ом
74	мд	190	НЧ,Т	610	-------	33	625

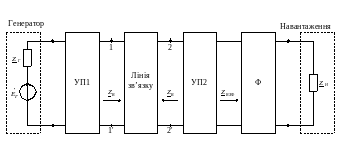

Рисунок 1 – Структурна схема тракту передачі сигналів

Розраховуємо на п’ятьох частотах , коли у тракт включено фільтр нижніх частот:

f₁=0.1∙f_cp₂=0.1∙33000=3300 Гц;

f₂=0.5∙f_cp₂=0.5∙33000=16500 Гц;

f₃=0.99∙f_cp₂=0.99∙33000=326700 Гц;

f₄=1.1∙f_cp₂=1.1∙33000=36300 Гц;

f₅=2∙f_cp₂=2∙33000=66000 Гц;

2 Розрахунок частотних характеристик лінії зв’язку

2.1.Визначення величин первинних параметрів лінії

В таблиці 2 наведені значення величин первинних параметрів типової повітряної лінії.

Таблиця 2- Величини параметрів типових повітряних ліній

Вид лінії та параметри	Частота,кГц
Вид лінії та параметри	2	5	10	20	40

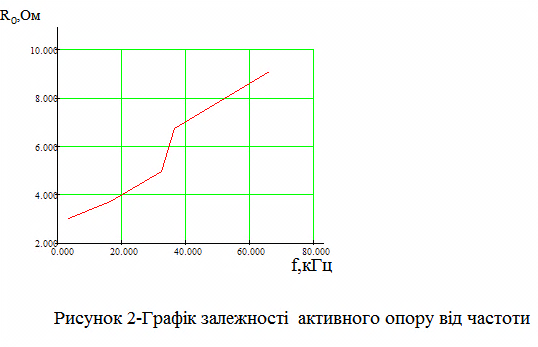

Активний опір, R ,Ом/км	3,02	3,72	4,98	6,74	9,1

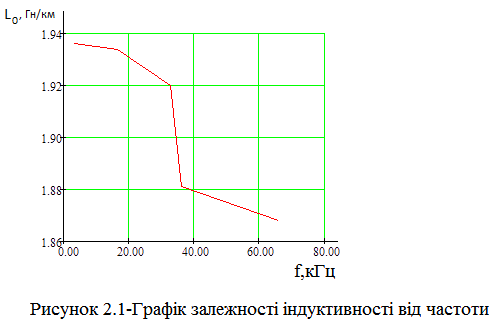

Індуктивність L, мГн/км	1,936	1,934	1,92	1,881	1,868

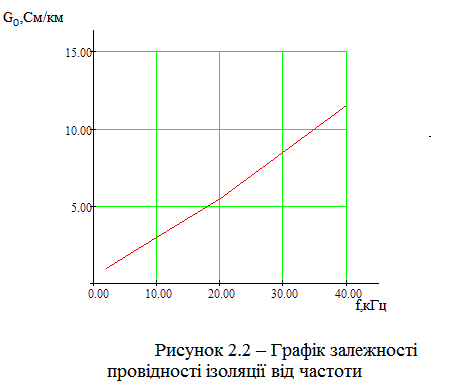

Провідність ізоляції,G, мкСм/км	1,0	1,75	3,0	5,5	11,5

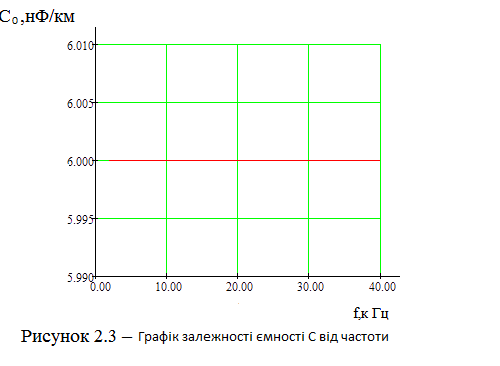

Ємність,С,мкФ/км	6
