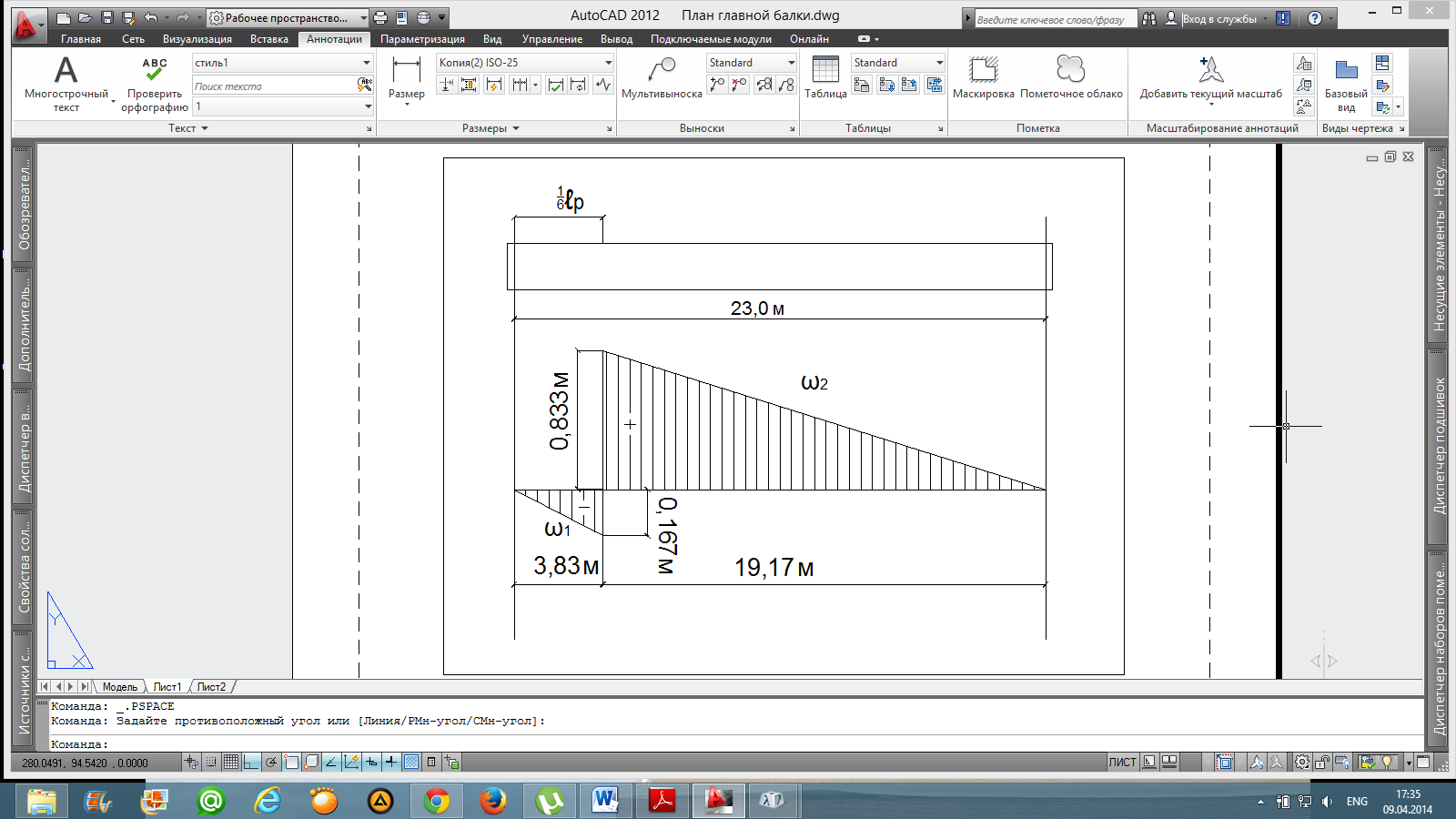

1) Построение эп м0,5;м0,25.
2) Определяем
(3.1)
3.Определение предельно допустимых геометрических параметров балки и их изгибающих моментов
3.1.Вертикального листа.
Условия несущей способности вертикальных моста балки:
(3.2)
3.2.Горизонтального листа.
(3.3)
3.3.Определение предельных геометрических параметров балки.
(3.4)
3.4.Определение требуемого момента сопротивления балки.
(3.5)
(3.6)
3.5.Определение требуемой площади одного пояса балки.
(3.7)
3.6.Определение ширины пояса балки.
(проектное) (3.8)
т.к.
проектное bf
у нас получилось маленькое мы принимаем
равное 0,24
Статический момент полу сечения Sп, м3 |
|
0,02628 |
Статический момент S0, м3 |
Sw.0=0,01481 Sf.0=0,1148 |
So = 0,013142 |
Момент сопротивления Wx, м3 |
Wf=0,0224061 Ww=0,095922 |
Wx= 0,0322246 |
Момент инерции, I м4 |
Iw 0,0094963 2If 0,0224061 |
Jx=0,0319024 |
Площадь поперечного сечения, м2 |
AW 0,030784 2Af 0,02352 |
А=0,054304 |
Состав сечения, мм |
ВЛ 1924 х 16 2ГЛ 2(420 х 28) |
|
Схема сечения |
|
|
Таблица 3 – Геометрические характеритики сечения
3.7. Определение статических моментов балки.
(3.9)
(3.10)
3.8.Определения статического момента полусечения балки.
(3.11)
4.Расчёт на прочность по касательным напряжениям

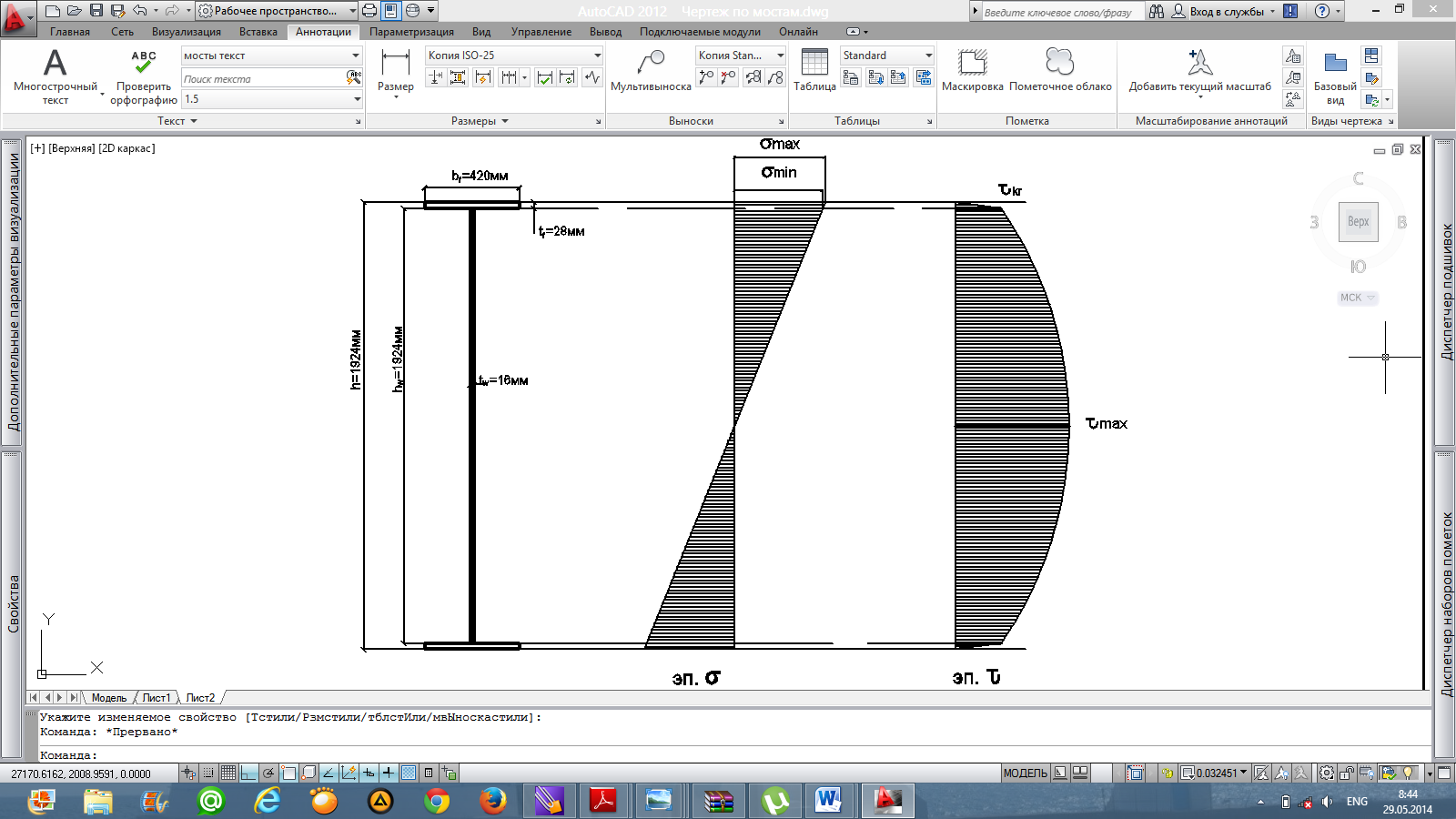

Рисунок 4 Эпюры нормальных и касательных напряжений
Предельное состояние прочности по касательным напряжениям[СП]:
(4.1)
Где – Q0,0 – поперечная сила в опорном сечений; Ix – момент инерции опорного сечения; Sn – статический момент полусечения главной балки; X2 – коэффициент определяется по формуле (4.2); Rs – расчётное сопротивление стоек сдвигу по табл. 8.3 СП;
(4.2)
(4.3)
,
∆26%
Проверка выполняется
Где
– Ryn
– нормативное сопротивление по пределу
текучести определяется по табл. 8.5 СП;
- коэффициент надежности определяется
по табл. 8.4 СП
5. Расчёт сечения в местах изменения горизонтальных листов по приведенным напряжениям
Рисунок 5 Изменение горизонтального листа по приведенным напряжениям
(5.1)
Проверка по приведенным напряжениям [СП]:
(5.2)
(5.3)
(5.4)
Где
-
- принимается равным 1,15.
Получилось 26%
6. Расчёт прикрепления поясов к стенки балки.

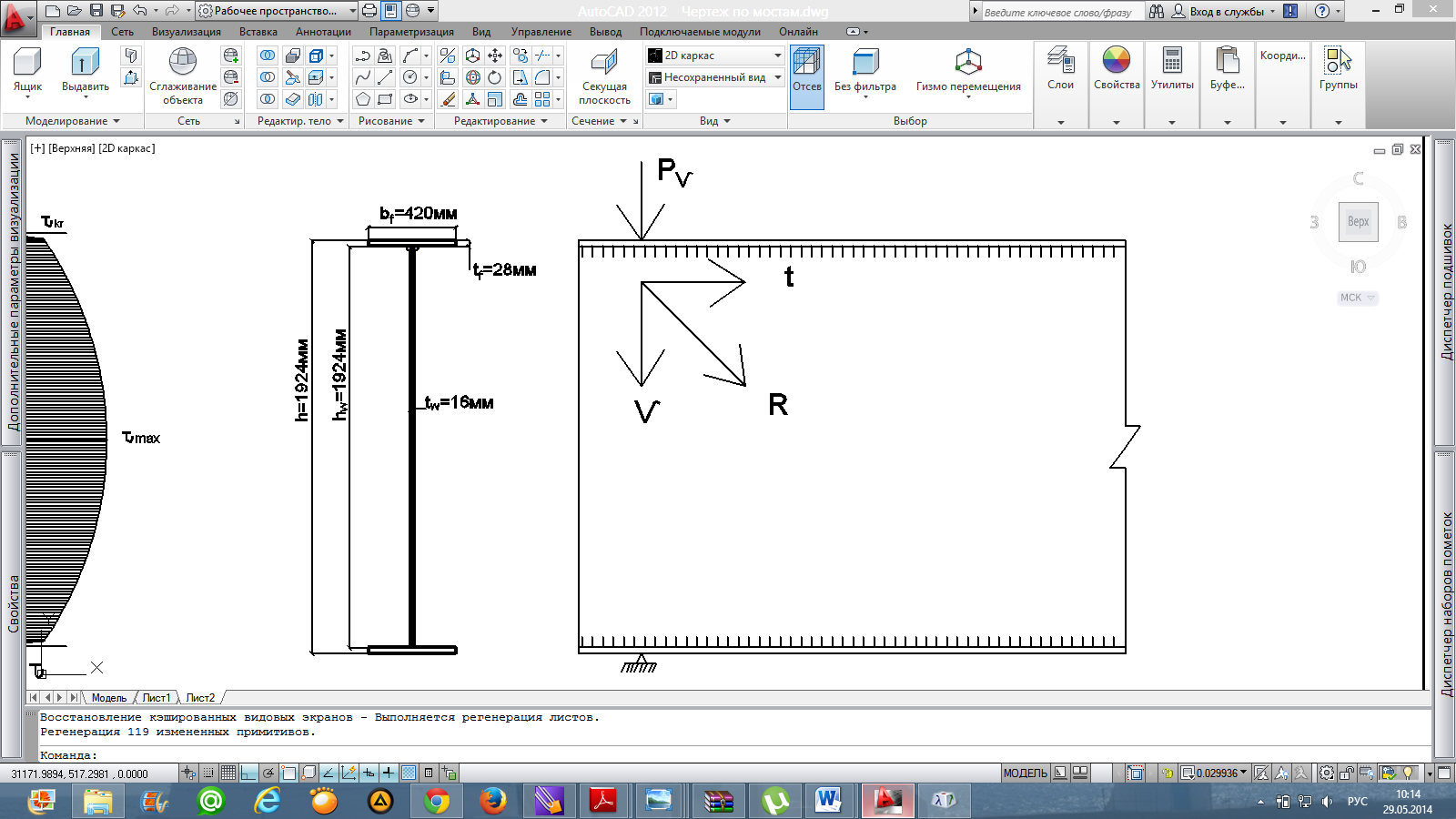

Рисунок 6 Расчет прикрепления поясов
Где
R
– результирующие усилие;
- касательное напряжение – сдвигающие
усилие по длине балки;
- вертикальное давление временной
подвижной нагрузки.
