Компьютерное моделирование генератора
Для проверки работоспособности генератора был использован компьютерный пакет OrCad. При помощи его были получены график напряжения на коллекторе (рис. 5.1), а также построена электрическая схема со всеми расчётными параметрами (рис. 5.2). При моделировании были приняты некоторые допущения, например, отечественный транзистор КТ315 был заменён моделью Q2N3906, как наиболее схожим с ним по тех. характеристикам.

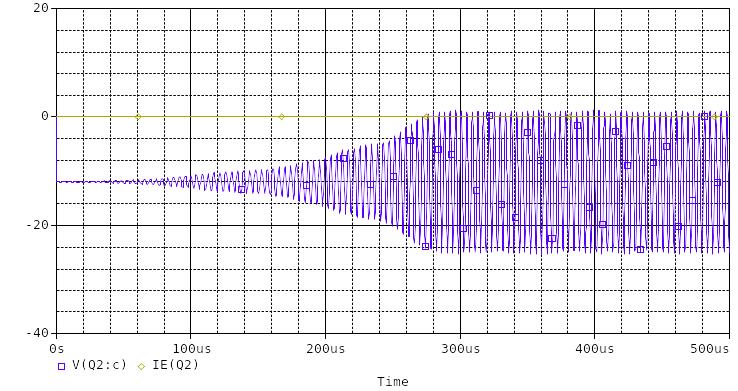

Рис. 5.1 – Графики напряжений на коллекторе транзистора КТ315Г

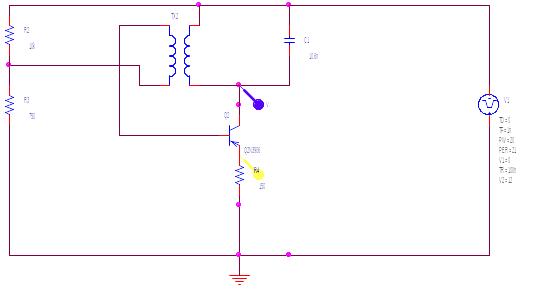

Рис. 5.2 – Схема
ВЫВОДЫ
В ходе выполнения этой работы было спроектировано радиопередающее устройство.
В передающем устройстве обеспечивается фильтрация сигналов для большей помехоустойчивости сигнала. В тракте радиопередающего устройства необходимо использование усилителя, так как выходная мощность колебаний маленькая, а для передачи сигнала необходимы большие мощности, чтобы обеспечить «долетание» этого сигнала к цели.
При расчёте автогенератора была выбрана схема автогенератора с обратной трансформаторной связью. В автогенераторе используется маломощный транзистор.
При расчёте колебательного контура были определены номиналы всех элементов схемы.
