Метод биений[править | править исходный текст]

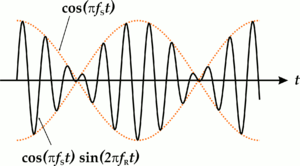

Близким к стробоскопическому методу является метод биений. Он основан на том, что при смешивании колебаний двух частот (опорной f и измеряемой f1) в нелинейной цепи в спектре колебаний появляется также разностная частота Δf = |f − f1|, называемая частотой биений (при линейном сложении колебаний эта частота является частотой огибающей суммарного колебания). Метод применим, когда более предпочтительным является измерение низкочастотных колебаний с частотой Δf. В радиотехнике этот метод также известен под названием гетеродинного метода измерения частоты. В частности, метод биений используется для точной настройки музыкальных инструментов. В этом случае звуковые колебания фиксированной частоты (например, от камертона), прослушиваемые одновременно со звуком настраиваемого инструмента, создают периодическое усиление и ослабление суммарного звучания. При точной настройке инструмента частота этих биений стремится к нулю.
Применение частотомера[править | править исходный текст]
Высокие частоты обычно измеряются при помощи частотомера. Это электронный прибор, который оценивает частоту определенного повторяющегосясигнала и отображает результат на цифровом дисплее или аналоговом индикаторе. Дискретные логические элементы цифрового частотомера позволяют учитывать количество циклов в пределах заданного промежутка времени, отсчитываемого по эталонным кварцевым часам. Циклические процессы, которые не являются по своей природе электрическими (такие, к примеру, как частота вращения оси, механические вибрации или звуковые волны), могут быть переведены в периодический электронный сигнал при помощи измерительного преобразователя и в таком виде поданы на вход частотомера. В настоящее время приборы этого типа способны охватывать диапазон вплоть до 100 ГГц; этот показатель представляет собой практический потолок для методов прямого подсчета. Более высокие частоты измеряются уже непрямыми методами.
Непрямые методы измерения[править | править исходный текст]
Вне пределов диапазона, доступного частотомерам, частоты электромагнитных сигналов нередко оцениваются опосредованно, с помощью гетеродинов(то есть частотных преобразователей). Опорный сигнал заранее известной частоты объединяется в нелинейном смесителе (таком, к примеру, как диод) с сигналом, частоту которого необходимо установить; в результате формируется гетеродинный сигнал, или — альтернативно — биения, порождаемые частотными различиями двух исходных сигналов. Если последние достаточно близки друг к другу по своим частотным характеристикам, то гетеродинный сигнал оказывается достаточно мал, чтобы его можно было измерить тем же частотомером. Соответственно, в результате этого процесса оценивается лишь отличие неизвестной частоты от опорной, каковую следует определять уже иными методами. Для охвата еще более высоких частот могут быть задействованы несколько стадий смешивания. В настоящее время ведутся исследования, нацеленные на расширение этого метода в направленииинфракрасных и видимо-световых частот (т. н. оптическое гетеродинное детектирование).
