Задача 43

Схема порядок и пример расчета защиты ЗТ-04УЗ приведены в Л-6, с. 266-269 и Л-12, с. 53-56 (в Л-12 нет схемы).

Задача 60

Методики и примеры расчетов по выбору стержневого молниеотвода даны в Л-6, с. 298-301, с. 304; 305 и Л-13, с. 174-176, 186-188.

Задача 61

Трубчатые разрядки выбираются по напряжению и пределами отключаемых токов.

Для системы с изолированной нейтралью они должны удовлетворять следующим условиям:

U_н.р=U_н.у,

I_в.п>I_y⁽³⁾,

I_н.п<I_∞⁽²⁾

где U_н.р и U_н.у – номинальные напряжения разрядника и электроустановки, кВ;

I_в.п и I_н.п – наибольшее (верхний предел) и наименьшее (нижний предел) значения отключаемых разрядников токов, кА;

I_y⁽³⁾ – действующее значение полного тока трехфазного к.з. за период, в месте установки разрядников, кА;

I_∞⁽²⁾ – установившиеся ток двухфазного к.з. в месте установки разрядников, кА.

Пример.

Определить высоту стержневого молниеотвода h для защиты от прямых ударов молнии объекта x₁ высотой h_х=6 м и объекта х₂ высотой h_ч2=4 м. Расстояние от молниеотвода до x₁ r_x1=9 м, до х₂ r_x2=17 м.

Решение.

Определяем необходимую высоту молниеотвода для защиты объекта x₂.

Из формулы:

Решаем полученное квадратное уравнение, находим:

Принимаем высоту молниеотвода h=18 м.

Определяем радиус защиты молниеотвода r_х при высоте защищаемого объекта h_x1=6 м:

Так как r_х1=9 м<r_х=14,4 м, то объект x₁ также будет входить в зону защиты молниеотвода высотой h=18 м.

Пример.

Подобрать трубчатые разрядники по напряжению и пределам отключаемых токов для защиты разъединительного пункта, которой находится на расстоянии 6 км от подстанции 35/10 кВ. ВЛ 10 кВ выполнена проводом АС 35. Ток трехфазного к.з. на наших 10 кВ подстанции I_кз⁽³⁾=6 кА.

Решение.

1. сопротивление до точки к.з.:

Сопротивление системы

сопротивление линии

Полное сопротивление до точки к.з. (до места установки разъединителей)

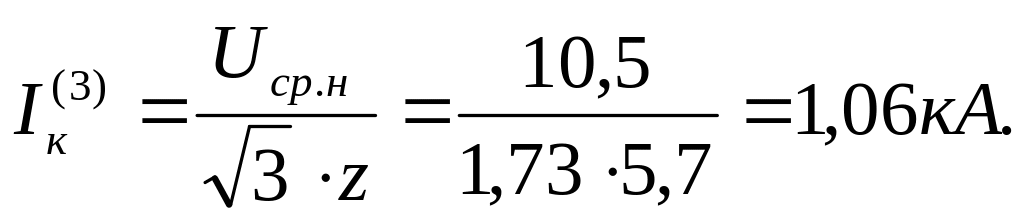

2. Ток трехфазного к.з.:

3. Ток двухфазного к.з.:

При к.з. в сетях 6-20 кВ, питающихся от мощных энергосистем.

I_y⁽³⁾=I_к⁽³⁾=1,06 кА.

Принимаем к установке разрядник РТФ-10/0,5-2,5:

U_н.разр=10 кВ=U_н.л.=10 кВ;

I_в.п.=2,5 кА>I_y⁽³⁾=1,06кА

I_н.н.=0,5 кА<I_∞⁽²⁾=0,92 кА,

(I_∞⁽²⁾=I_к⁽²⁾=0,92 кА).

Задача 65

Нормы допускаемых сопротивлений заземлений, расчетные формулы, порядок расчета и пример решения подобной задачи приведены в Л-6, с. 305-315 и Л-12, с. 58-62.

Таблица вариантов контрольной работы №1

Предпос ледняя цифра шифра	Последняя цифра шифра
	0	1	2	3	4	5	6	7	8	9
0	1а, 6к, 45, 61б	5, 25в 19, 65а	10, 28а 44в, 60г	7, 26а 40д, 57	16,25з 38б, 67	13г, 28в 42в, 65е	16, 27д 41а, 60и	12, 25к 39д, 68	23, 39е 61е, 68	6з,15 38а, 58
1	8, 25а, 36, 42б	1б, 27в 43, 60а	9, 31а 46, 65г	17, 39в 50, 61е	6а, 13в 26б, 63а	22, 35г 44д, 65е	11, 25и 39г, 66	1л, 29г 34д,65ж	1е, 6а 39з,62а	3, 26з 40б, 54
2	20, 41б 61е, 66	28д, 34е 40а, 65з	1в, 13з 29е, 60д	2а, 26в 39а, 59	13д, 27г 39б, 64	6б, 18а 49, 65в	1м, 28г 39ж,60и	4, 26и 40в, 63а	5, 27ж 40г, 66	1к, 26з 38г, 63б
3	2б, 25г 35а, 60б	1а, 26г 42г, 60к	10, 26к 41в, 65а	1г, 27а 33в, 60в	11, 30д 43, 60б	13а,27и 38е, 56	6в, 35в 54, 65г	19, 38з 53, 65б	1ж, 27з 34к, 61и	20, 38и 45, 65в
4	2б, 26ж 38в, 62б	1и, 30в 41в,61ж	13е, 26г 34г, 60з	17, 29и 39к, 52	1д, 30а 44а, 56	6б, 28ж 38и, 60в	8, 29к 38к, 58	6г, 32 60е, 69	28и,31д 46, 60д	7, 31б 42е, 67
5	14, 27и 39и, 63б	13б, 29г 38ж, 64	1б, 26д 34ж,65и	31в, 34а 44ж, 69	30ж,42з 47, 57	1е, 30б 47, 65в	28ж,31г 42ж, 51	13в, 30и 37, 44к	6д, 14 28б,44г	18а, 31е 53, 65г
6	15, 27к 42д, 51	2в, 29г 35б, 61а	24, 38д 59, 61а	13ж,29в 34д, 65д	28з, 30з 44з, 68	18б,31ж 34г, 61к	1ж, 25б 33г, 60д	22, 31з 34д,65д	24, 31к 65е, 68	6е, 18б 27б, 55
7	6в, 28и 34б, 60г	3, 25е 34б, 42а	2в, 26ж 44е, 62в	28к, 34в 44и,60д	1г, 26е 34з, 60а	30и, 34е 62а,65ж	32, 44а 62в, 65з	1з, 29б 33а,61в	6г, 33б 60е, 69	13з, 30е 41д, 49
8	6и, 13б 34а, 61д	23, 31и 34е, 61а	4, 25ж 34в,60ж	30к, 33а 40а,62б	28а, 33б 61б, 65з	25а, 33б 41а,60ж	1д, 28е 30г, 40б	6д, 13г 35а,61б	1и, 13а 44б, 61г	6е, 33б 42а, 63
9	13ж, 27и 41г, 66	1в, 27е 35д, 63	13д, 25б 37, 60з	25в, 31а 35б,60и	4, 25г 33г, 60к	5, 25к 34з, 65и	3, 34ж 44г, 61г	1з, 29ж 34и,65к	13е, 33в 44в, 61в	1к, 25д 48, 60е
