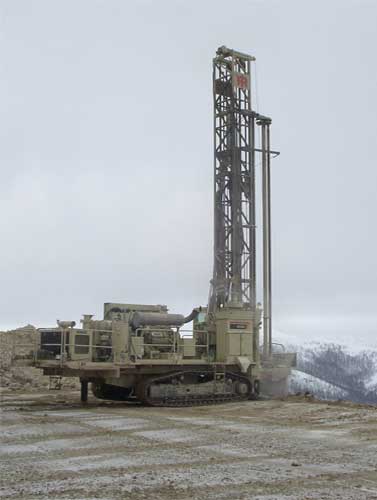

Технические характеристики буровых станков
Наименование показателей |
6СБШ-200-60 |
Ingersoll-Rand DML |
||
Диаметр долота, мм |
200-250 |
|
152-270 |
|
Глубина скважины, м, не более |
40,0 |
53,3 |
||
Направление бурения к вертикали, градус |
0;7,5;15,30 |
0-30 |
||
Длина штанги, м |
8,1 |
9,1 |
||
Скорость вращения, об/мин |
1-150 |
0-160 |
||
Крутящий момент на вращателе, kH-м |
4,4-6,0 |
7,3-12,2 |
||
Усилие подачи, кгс |
30000 |
27216 |
||
Скорость передвижения, км/ч |
0,75 |
0-2,7 |
||
Масса станка, т |
54,0 |
49,0 |
||

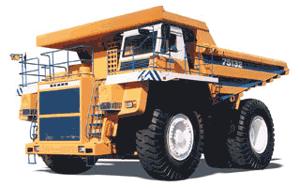

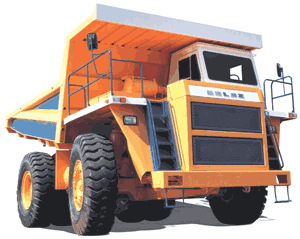

Технические характеристики автосамосвалов
Наименование показателей |
БелАЗ-7547 |
БелАЗ-7555В(D) |
||
Грузоподъемность, кг |
45 000 |
|
55 000 |
|
Допустимая полная масса, кг |
78 000 |
95 250 |
||
Мощность двигателя, кВт (л.с.) |
368 (500) |
522/709 |
||
Вместимость платформы, м3: геометрическая с «шапкой» (2:1) |
19,8 26,5 |
25,0 (50,0) 34,0 (57,9) |
||
Максимальная скорость, км/час |
50,0 |
55,0 |
||
Радиус поворота, м |
10,2 |
9,0 |
||
Габаритные размеры, м: длина ширина высота |
8,09 4,62 4,39 |
9,20 5,08 4,63 |
||
Наименование показателей |
БелАЗ-75131 |
БелАЗ-75306 |
||
Грузоподъемность, кг |
130 000 |
|
220 000 |
|
Допустимая полная масса, кг |
243 000 |
376 000 |
||
Мощность двигателя, кВт (л.с.) |
1194 (1600) |
1716 (2300) |
||
Вместимость платформы, м3: геометрическая с «шапкой» (2:1) |
51,0 74,0 |
92,0 130,0 |
||
Максимальная скорость, км/час |
50,0 |
43,0 |
||
Радиус поворота, м |
13,0 |
15,0 |
||
Габаритные размеры, м: длина ширина высота |
11,50 6,90 5,72 |
13,36 7,82 6,65 |
||
Основными технологическими параметрами одноковшовых экскаваторов являются:
вместимость ковша;
габариты;
масса;
преодолеваемый уклон;
удельное давление;
рабочие параметры.
К рабочим параметрам экскаватора относят радиус и высоту черпания и разгрузки, глубину копания (рис. 3.1)
радиус черпания Rч - горизонтальное расстояние от оси вращения экскаватора до режущей кромки ковша;
радиус черпания на горизонте установки Rчy — максимальный радиус черпания на уровне установки экскаватора;
высота черпания Нч - вертикальное расстояние от горизонта установки экскаватора до режущей кромки ковша;
глубина копания Нк - вертикальное расстояние от горизонта установки экскаватора до режущей кромки ковша при нижнем черпании;
радиус разгрузки Rp - горизонтальное расстояние от оси вращения экскаватора до середины ковша в момент разгрузки;
высота разгрузки Нр - вертикальное расстояние от горизонта установки экскаватора до нижней кромки открытого днища ковша при разгрузке. Рабочие параметры экскаватора зависят от длины и угла наклона стрелы и рукояти и могут быть минимальными (min) и максимальными (шах) (рис.1).
Rp Rчmax
Rp Rчmax

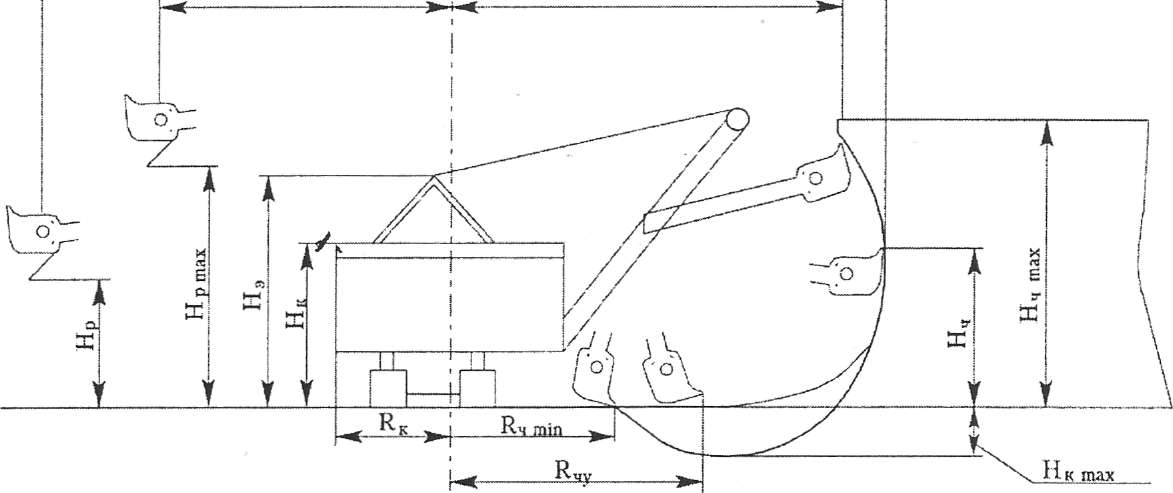

Рисунок 1 - Рабочие параметры экскаватора
Параметры |
ЭКГ-5А |
ЭКГ-12 |
ЭКГ-10 |
ЭКГ-18 |
ЭКГ-20А |
ЭКГ-15 |
Вместимость ковша, м3 |
4,6-6,3 |
12-16 |
10 |
16-20 |
16-25 |
15 |
Радиус черпания наибольший, м |
14,5 |
21 |
18,4 |
22,2 |
23,4 |
22,6 |
Радиус черпания на уровне стояния, м |
9,04 |
14,3 |
12,6 |
15 |
15,2 |
15,6 |
Высота черпания наибольшая, м |
10,3 |
15 |
13,5 |
16,3 |
17 |
16,4 |
Радиус выгрузки наибольший, м |
12,65 |
18,5 |
15,4 |
18,3 |
20,9 |
19,5 |
Радиус хвостовой части, м |
6,7 |
10 |
7,78 |
10,7 |
11,5 |
10,02 |
Высота выгрузки наибольшая, м |
5,25 |
9,3 |
5,7 |
10 |
10 |
7,6 |
Просвет под поворотной платформой, м |
1,85 |
3,1 |
2,7 |
3 |
3 |
3,35 |
Длина гусеничного хода, м |
5,83 |
10,3 |
7,95 |
- |
12,55 |
12,85 |
Ширина гусеничной ленты, мм |
900/ 1100/ 1400 |
1400/ 1800 |
1400 |
1800 |
1800 |
900 |
Масса рабочая, т |
196 |
655/ 688 |
395 |
800 |
1075 |
672 |
Вариант 1
Наименование |
Обозначение |
Значения |
Пласт |
|
Горелый |
угол падения пласта, град. |
|
75 |
Нормальная мощность пласта, м |
m |
10 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
3000 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-5А |
Месячная производительность, м3 |
Qмес |
140000 |
Тип и вид карьерного транспорта |
|
БелАЗ-7547 |
Высота уступа, м |
h |
10 |
Ширина заходки, м |
А |
12 |
Ширина рабочей площадки,м |
Шр.п. |
32 |
Крепость породы по М.М. Протодьяконову |
F |
4 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,19 |
Коэффициент разрыхления |
|
1,25 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 2
Наименование |
Обозначение |
Значения |
Пласт |
|
Мощный |
угол падения пласта, град. |
|
70 |
Нормальная мощность пласта, м |
m |
18 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
3500 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-10 |
Месячная производительность, м3 |
Qмес |
170000 |
Тип и вид карьерного транспорта |
|
БелАЗ-7547 |
Высота уступа, м |
h |
12 |
Ширина заходки, м |
А |
20 |
Ширина рабочей площадки,м |
Шр.п. |
39 |
Крепость породы по М.М. Протодьяконову |
F |
6 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,45 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 3
Наименование |
Обозначение |
Значения |
Пласт |
|
Мощный |
угол падения пласта, град. |
|
69 |
Нормальная мощность пласта, м |
m |
22 |
Мощность рыхлых отложений, м |
hв |
12 |
Длина карьерного поля, м |
В |
4000 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-12 |
Месячная производительность, м3 |
Qмес |
190000 |
Тип и вид карьерного транспорта |
|
БелАЗ-7555В |
Высота уступа, м |
h |
15 |
Ширина заходки, м |
А |
23 |
Ширина рабочей площадки,м |
Шр.п. |
45 |
Крепость породы по М.М. Протодьяконову |
F |
6 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,30 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 4
Наименование |
Обозначение |
Значения |
Пласт |
|
Мощный |
угол падения пласта, град. |
|
60 |
Нормальная мощность пласта, м |
m |
20 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
4500 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-15 |
Месячная производительность, м3 |
Qмес |
240000 |
Тип и вид карьерного транспорта |
|
БелАЗ-7555В |
Высота уступа, м |
h |
16 |
Ширина заходки, м |
А |
24 |
Ширина рабочей площадки,м |
Шр.п. |
46 |
Крепость породы по М.М. Протодьяконову |
F |
6 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,15 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 5
Наименование |
Обозначение |
Значения |
Пласт |
|
Горелый |
угол падения пласта, град. |
|
80 |
Нормальная мощность пласта, м |
m |
12 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
5000 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-5а |
Тип и вид карьерного транспорта |
|
БелАЗ-7547 |
Месячная производительность, м3 |
Qмес |
145000 |
Высота уступа, м |
h |
10 |
Ширина заходки, м |
А |
12 |
Ширина рабочей площадки,м |
Шр.п. |
32 |
Крепость породы по М.М. Протодьяконову |
F |
6 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,10 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 6
Наименование |
Обозначение |
Значения |
Пласт |
|
Горелый |
угол падения пласта, град. |
|
82 |
Нормальная мощность пласта, м |
m |
12 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
5500 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-10 |
Месячная производительность, м3 |
Qмес |
160000 |
Тип и вид карьерного транспорта |
|
БелАЗ-7547 |
Высота уступа, м |
h |
13 |
Ширина заходки, м |
А |
20 |
Ширина рабочей площадки,м |
Шр.п. |
39 |
Крепость породы по М.М. Протодьяконову |
F |
5 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,25 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 7
Наименование |
Обозначение |
Значения |
Пласт |
|
Горелый |
угол падения пласта, град. |
|
79 |
Нормальная мощность пласта, м |
m |
18 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
6000 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-12 |
Месячная производительность, м3 |
Qмес |
180000 |
Тип и вид карьерного транспорта |
|
БелАЗ-7555В |
Высота уступа, м |
h |
15 |
Ширина заходки, м |
А |
23 |
Ширина рабочей площадки,м |
Шр.п. |
45 |
Крепость породы по М.М. Протодьяконову |
F |
5 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,25 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 8
Наименование |
Обозначение |
Значения |
Пласт |
|
Горелый |
угол падения пласта, град. |
|
65 |
Нормальная мощность пласта, м |
m |
19 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
6500 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-15 |
Тип и вид карьерного транспорта |
|
БелАЗ-7555В |
Месячная производительность, м3 |
Qмес |
200000 |
Высота уступа, м |
h |
16 |
Ширина заходки, м |
А |
24 |
Ширина рабочей площадки,м |
Шр.п. |
46 |
Крепость породы по М.М. Протодьяконову |
F |
5 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,1 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 9
Наименование |
Обозначение |
Значения |
Пласт |
|
Горелый |
угол падения пласта, град. |
|
75 |
Нормальная мощность пласта, м |
m |
15 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
3000 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-5А |
Месячная производительность, м3 |
Qмес |
140000 |
Тип и вид карьерного транспорта |
|
БелАЗ-7547 |
Высота уступа, м |
h |
10 |
Ширина заходки, м |
А |
12 |
Ширина рабочей площадки,м |
Шр.п. |
32 |
Крепость породы по М.М. Протодьяконову |
F |
4 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,19 |
Коэффициент разрыхления |
|
1,25 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 10
Наименование |
Обозначение |
Значения |
Пласт |
|
Мощный |
угол падения пласта, град. |
|
70 |
Нормальная мощность пласта, м |
m |
22 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
3500 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-10 |
Месячная производительность, м3 |
Qмес |
170000 |
Тип и вид карьерного транспорта |
|
БелАЗ-7547 |
Высота уступа, м |
h |
12 |
Ширина заходки, м |
А |
20 |
Ширина рабочей площадки,м |
Шр.п. |
39 |
Крепость породы по М.М. Протодьяконову |
F |
6 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,45 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 11
Наименование |
Обозначение |
Значения |
Пласт |
|
Мощный |
угол падения пласта, град. |
|
69 |
Нормальная мощность пласта, м |
m |
16 |
Мощность рыхлых отложений, м |
hв |
12 |
Длина карьерного поля, м |
В |
4000 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-12 |
Месячная производительность, м3 |
Qмес |
190000 |
Тип и вид карьерного транспорта |
|
БелАЗ-7555В |
Высота уступа, м |
h |
15 |
Ширина заходки, м |
А |
23 |
Ширина рабочей площадки,м |
Шр.п. |
45 |
Крепость породы по М.М. Протодьяконову |
F |
6 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,30 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 12
Наименование |
Обозначение |
Значения |
Пласт |
|
Мощный |
угол падения пласта, град. |
|
60 |
Нормальная мощность пласта, м |
m |
17 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
4500 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-15 |
Месячная производительность, м3 |
Qмес |
240000 |
Тип и вид карьерного транспорта |
|
БелАЗ-7555В |
Высота уступа, м |
h |
16 |
Ширина заходки, м |
А |
24 |
Ширина рабочей площадки,м |
Шр.п. |
46 |
Крепость породы по М.М. Протодьяконову |
F |
6 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,15 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 13
Наименование |
Обозначение |
Значения |
Пласт |
|
Горелый |
угол падения пласта, град. |
|
80 |
Нормальная мощность пласта, м |
m |
25 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
5000 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-5а |
Тип и вид карьерного транспорта |
|
БелАЗ-7547 |
Месячная производительность, м3 |
Qмес |
145000 |
Высота уступа, м |
h |
10 |
Ширина заходки, м |
А |
12 |
Ширина рабочей площадки,м |
Шр.п. |
32 |
Крепость породы по М.М. Протодьяконову |
F |
6 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,10 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 14
Наименование |
Обозначение |
Значения |
Пласт |
|
Горелый |
угол падения пласта, град. |
|
82 |
Нормальная мощность пласта, м |
m |
26 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
5500 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-10 |
Месячная производительность, м3 |
Qмес |
160000 |
Тип и вид карьерного транспорта |
|
БелАЗ-7547 |
Высота уступа, м |
h |
13 |
Ширина заходки, м |
А |
20 |
Ширина рабочей площадки,м |
Шр.п. |
39 |
Крепость породы по М.М. Протодьяконову |
F |
5 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,25 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 15
Наименование |
Обозначение |
Значения |
Пласт |
|
Горелый |
угол падения пласта, град. |
|
79 |
Нормальная мощность пласта, м |
m |
20 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
6000 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-12 |
Месячная производительность, м3 |
Qмес |
180000 |
Тип и вид карьерного транспорта |
|
БелАЗ-7555В |
Высота уступа, м |
h |
15 |
Ширина заходки, м |
А |
23 |
Ширина рабочей площадки,м |
Шр.п. |
45 |
Крепость породы по М.М. Протодьяконову |
F |
5 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,25 |
Коэффициент трещиноватости горных пород |
|
1,1 |
Вариант 16
Наименование |
Обозначение |
Значения |
Пласт |
|
Горелый |
угол падения пласта, град. |
|
66 |
Нормальная мощность пласта, м |
m |
19 |
Мощность рыхлых отложений, м |
hв |
10 |
Длина карьерного поля, м |
В |
6500 |
Система разработки |
|
Продольная двухбортовая |
Вид оборудования |
|
ЭКГ-15 |
Тип и вид карьерного транспорта |
|
БелАЗ-7555В |
Месячная производительность, м3 |
Qмес |
200000 |
Высота уступа, м |
h |
16 |
Ширина заходки, м |
А |
24 |
Ширина рабочей площадки,м |
Шр.п. |
46 |
Крепость породы по М.М. Протодьяконову |
F |
5 |
Угол откосов бортов траншеи |
|
75 |
Тип бурового станка |
|
6СБШ-200-60 |
Диаметр скважин |
|
200 |
Объемный вес породы |
q |
2,2 |
Коэффициент разрыхления |
|
1,1 |
Коэффициент трещиноватости горных пород |
|
1,1 |
