6.3.3. Время на выполнение: 15 мин.
4 Расчетное задание
4.2.Текст задания
Вариант 1
Осмыслить и перечислить основные элементы в цепи. Собрать электрическую схему. Используя электроизмерительные приборы определить следующий параметр: показание амперметров, в соответствии с инструкцией по применению по следующим условиям. После снятия данных определить мощность в цепи.
Условие задания:
К цепи постоянного тока подведено напряжение U=12В, R1=1 kОм, R2=4,7 kОм.
Вариант 2
Осмыслить и перечислить основные элементы в цепи. Собрать электрическую схему. Используя электроизмерительные приборы определить следующий параметр: показание амперметров в соответствии с инструкцией по применению по следующим условиям. После снятия данных определить мощность в цепи.
Условие задания:
К цепи постоянного тока подведено напряжение U=7 В, R1=100 Ом, R2=1 kОм.
Вариант 3
Осмыслить и перечислить основные элементы в цепи. Собрать электрическую схему, определить следующие параметры: токи на каждом участке цепи, в соответствии с инструкцией по применению по следующим условиям, используя метод узлового напряжения и режимы работы ЭДС.
Условие задания:
В цепи постоянного тока известно R1=6 Ом, R2=8 Ом, R3=3 Ом, Е1=10 В, Е2=40 В, Е3=10 В.
Вариант 4
Осмыслить и перечислить основные элементы в цепи. Собрать электрическую схему, определить следующие параметры: токи на каждом участке цепи, в соответствии с инструкцией по применению по следующим условиям, используя метод узлового напряжения и режимы работы ЭДС.
Условие задания:
В цепи постоянного тока известно R1=6 Ом, R2=8 Ом, R3=3 Ом, Е1=30 В, Е2=10 В, Е3=5 В.
Вариант 5

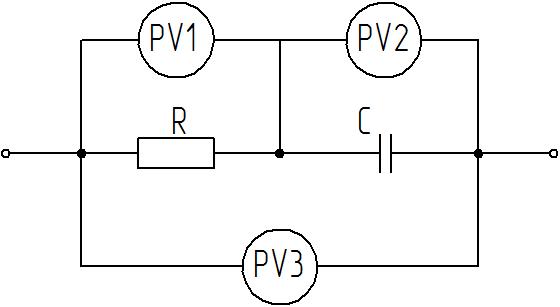

Осмыслить и перечислить основные элементы в цепи. Собрать электрическую схему. Используя электроизмерительные приборы определить следующий параметр: показание вольтметра PV2, в соответствии с инструкцией по применению по следующим условиям. После снятия данных определить синусоидальный ток в цепи.
Условие задания:
В цепи протекает синусоидальный ток, вольтметр показывает PV1= 24В, R=16 Ом, Хс=12 Ом.
Вариант 6
Осмыслить и перечислить основные элементы в цепи. Собрать электрическую схему. Используя электроизмерительные приборы определить следующие параметры: показания вольтметров PV1, PV2, в соответствии с инструкцией по применению по следующим условиям. После снятия данных определить синусоидальный ток в цепи.
Условие задания:
В цепи протекает синусоидальный ток, вольтметры показывает напряжение PV3= 12В, R=16 Ом, Хс=12 Ом.
Вариант 7

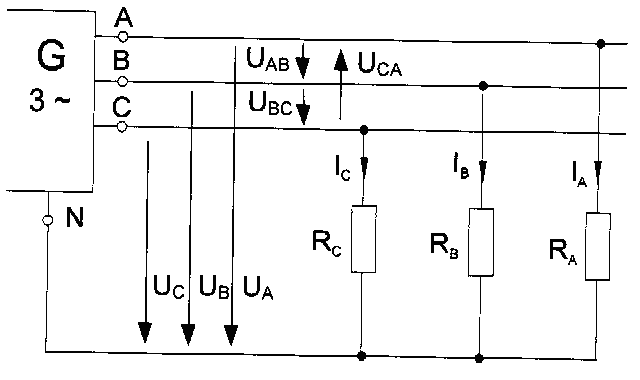

Осмыслить и перечислить основные элементы в цепи. Собрать электрическую схему. Используя электроизмерительные приборы снять показания линейных и фазных токов и напряжений, в соответствии с инструкцией по применению по следующим условиям. После снятия данных определить мощность данной цепи.
Условие задания:
Электрическую цепь подключили к генератору синусоидальных напряжений. В цепи симметричная нагрузка RA= RB= RC=1 кОм.
Вариант 8
Осмыслить и перечислить основные элементы в цепи. Собрать электрическую схему. Используя электроизмерительные приборы снять показания линейных и фазных токов и напряжений, в соответствии с инструкцией по применению по следующим условиям. После снятия данных определить мощность данной цепи.
Условие задания:
Электрическую цепь подключили к генератору синусоидальных напряжений. В цепи несимметричная нагрузка RA=1кОм, RB=2,2кОм, RC=4,7 кОм.
Вариант 9
Осмыслить и перечислить основные элементы в цепи. Собрать электрическую схему. Используя электроизмерительные приборы снять показания токов и напряжений во всех участках цепи, в соответствии с инструкцией по применению по следующим условиям. После снятия данных определить мощность данной цепи.
Условие задания:
Электрическую цепь подключили к генератору синусоидальных напряжений. В цепи R=100 Ом, С=1 мкФ.
Вариант 10
Осмыслить и перечислить основные элементы в цепи. Собрать электрическую схему. Используя электроизмерительные приборы снять показания токов и напряжений во всех участках цепи, в соответствии с инструкцией по применению по следующим условиям. После снятия данных определить мощность данной цепи.
Условие задания:
Электрическую цепь подключили к генератору синусоидальных напряжений. В цепи R=100 Ом, L=100 мГн.
Вариант 11
Используя оборудование, инструменты и приспособления, выполнить пайку, сращивание и изоляцию проводов в соответствии с инструкцией по применению по следующим условиям. После выполнения работы произвести контроль за качеством.
Условие задания:
Оборудование: паяльник, плоскогубцы, кусачки, наждачная бумага, припой, флюс, провода длиной не менее 150 мм.
