3. Підрахунок об’ємів робіт по замонолічуванню стиків

   № п/п	Найменування відпускних елементів	Ескіз	Виконувані роботи	Од. виміру	Об’єм робіт	Розхід бетону на од.	Зага- льний об’єм бетону, м3

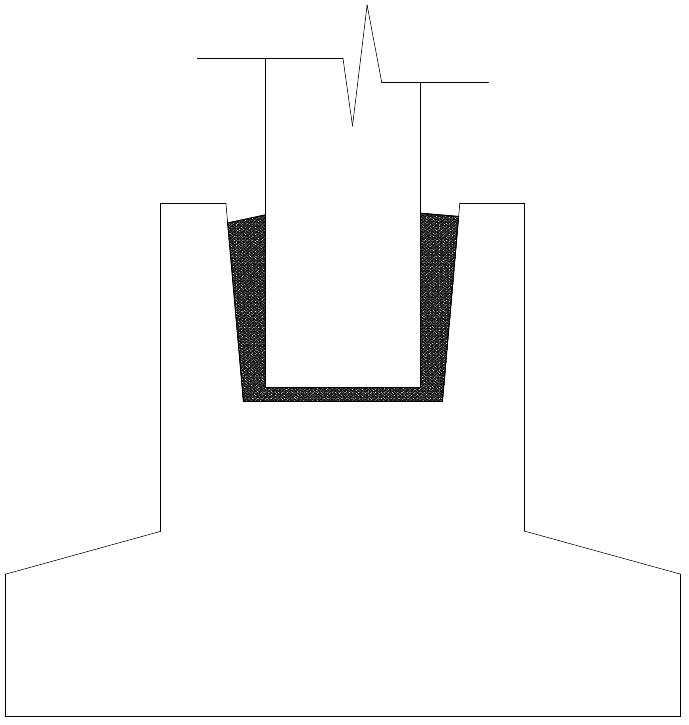

   1	Стик фундамента і колони		Стик заповнюється бетоном	1 стик	51	0,5	25,5

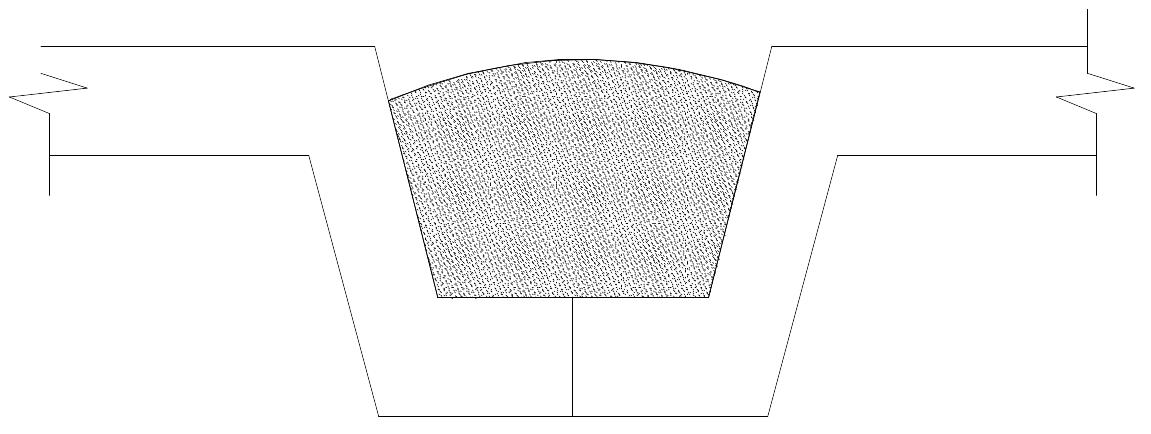

   2	Стик плит покриття		Стик заповнюється бетоном	1 м.п.	729,6	0,025	18,24
   							43,74

4. Підрахунок об’ємів зварювальних робіт

   №п/п	Найменування робіт	Од. виміру	Об’єм робіт	На один елемент	На весь об’єм робіт, м.п.
   1	Стик ферми з колонами	1 ел.	17	1,5	25,5
   2	Стик плити покриття з верхнім поясом ферми	1 ел.	256	0,6	153,6
   3	Стик стінової панелі з колоною	1 ел.	672	1,2	806,4
   					985,5

5. Вибір монтажного обладнання

№ п/п	Конструкції, що монтуються	Такелажне обладнання	Ескіз	Вантажопідйомність, Q , т	Маса, m ,т	Висота, h, м
1	Фундаменти	Чотирьохвітковий строп 1095		15	0,218	4

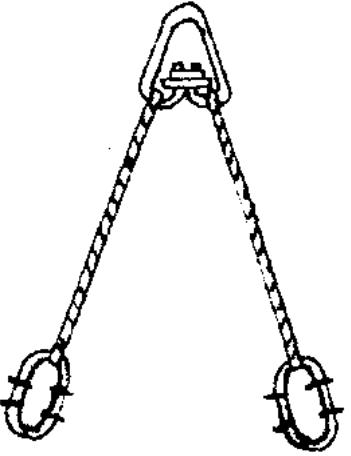

2	Фундаментні балки	Двохвітковий строп 1191		3	0,031	2,7

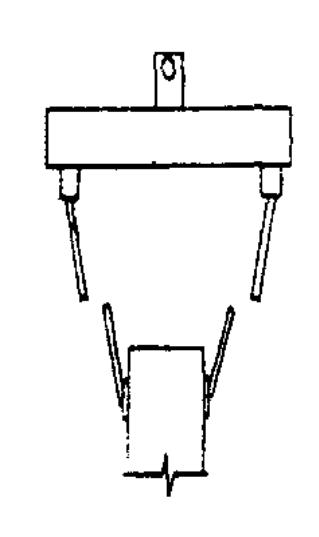

3	Колони	Траверса зі змінними захватами 4346Г		15	0,148	5,5
4	Колони	Захват штирьовий 4346		15	0,294	-
5	Колони	Кондуктор 546		-	0,118	1,25

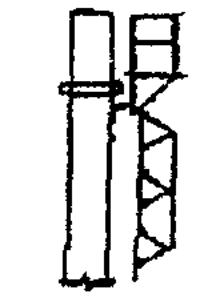

6	Колони	Навісна площадка з драбиною 220		0,25	0,120	10
5	Підкранові балки	Траверса 1968Р		9	0,935	3,2
6	Балки	Двохвітковий строп 3129		2	0,015	1,3
7	Ферми	Траверса 1968Р		9	0,935	3,2

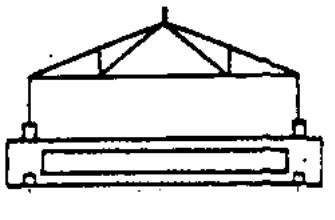

8	Плити покриття	Чотирьохвітковий строп 21059М		6	0,2	6

6. Вибір монтажного крану для виконання робіт на основі техніко-економічного порівняння варіантів, розрахунок технічних параметрів ведучої машини

Монтаж конструкції даного виробничого будинку може бути здійснений одним чи декількома кранами. Вибору крана передує визначення монтажних характеристик конструкції: монтажна маса Q_м, монтажна висота Н_м, необхідний виліт стріли крана Lм.

Потрібну висоту підйому гака Н_г і виліт стріли визначаємо при монтажі плит покриття в більшому прольоті.

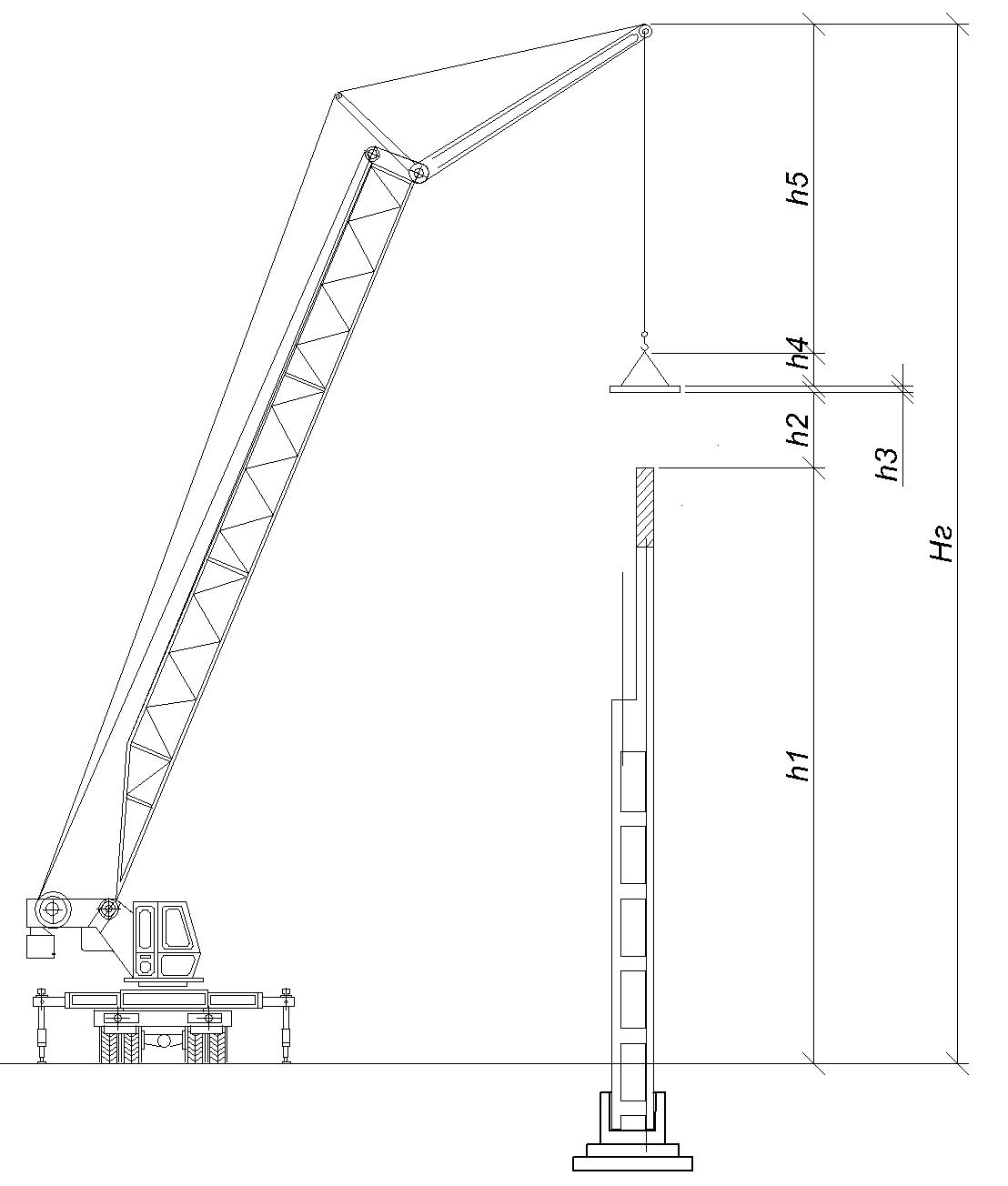

а) Монтажна висота Н_м визначається за формулою: Н_м=h₁ + h₂ + h₃ + h₄ + h₅,

де h₁ – висота (товщина) елемента, що монтується;

h₂=0,5 м – висота підйому елемента над опорою;

h₃ – висота монтажних пристроїв;

h₄ – висота поліспасту (1,5 м);

h₅ – висота, на яку йде монтаж;

- для колони: Н_м=17,6+0,5+1,5 =19,6 м

- для ферми: Н_м=2,63+0,5+1,8+1,5+17,6=24,03 м

- для плити покриття: Н_м=0,45+0.5+3,3+1,5+20,23=25,98м

- для стінової панелі: Н_м=1,8+0,5+1,7+1,5+19 =24,5 м

- для підкранової балки: Н_м=1,4+0,5+1,5+12,9=16,3 м

б) Необхідний виліт стріли Lм=e+l+b,

де e=1,5 – відстань від осі крана до шарніра кріплення стріли;

l – відстань до споруди;

b – половина довжини монтажного елемента;

- для монтажу колон – 11,5 м

- для монтажу ферм –6,0 м

- для монтажу плит покриття –14,2 м

- для монтажу стінової панелі –12,0 м

-для монтажу підкранових балок-12 м.

Lмaх=14,2 м

в) Монтажна маса Qм – це сума маси елемента, що монтується, і пристосувань монтажної оснастки (строп, траверс, розчілок і інші)

- для колони: Qм= Qк + ∑q=22,4+0,15=22,55 т

- для ферми: Qм= Qф + ∑q=5,2+0,46+0,15=5,81 т

- для плити покриття: Qм= Qпл + ∑q=4,9+0,09+0,15=5,44 т

- для стінової панелі: Qм= Qсп + ∑q=7,6+0,07+0,15=7,82 т

- для підкранових балок Qм=Qпб+∑q=7,9+0,15=8,05 т

Де 0,15т – маса поліспаста.

Всі відомості по кранах та монтажні характеристики конструктивних елементів записуємо в табл.

Вибір кранів за монтажними характеристиками елементів конструкцій

Монтажна характеристика	Конструктивні елементи
	колона	ферма	панель покриття	стінова панель	підкранова балка
Маса Qм, т	22,55	5,81	5,44	7,82	8,05
Висота Нм, м	19,6	24,03	25,98	24,5	16,3
Виліт стріли Lм,м	11,5	6,0	14,2	12	12,0

Результати технічного підбору кранів

№ п/п	Показник	Одиниці виміру	Конструкція
Необхідні параметри
1.	Монтажна маса конструкції	т	22,55
2.	Висота підйому гака	м	25,98
3.	Виліт стріли	м	14,2
4	Довжина стріли	м	29,37
Параметри кранів			Марки кранів
1.	Вантажопідйомність max min	т	СКГ-50	КС-7362
			50 1,0	63 1,2
2.	Висота підйому max	м	46	47
3.	Глибина подачі (виліт стріли) max min	м	35 14	26 14
