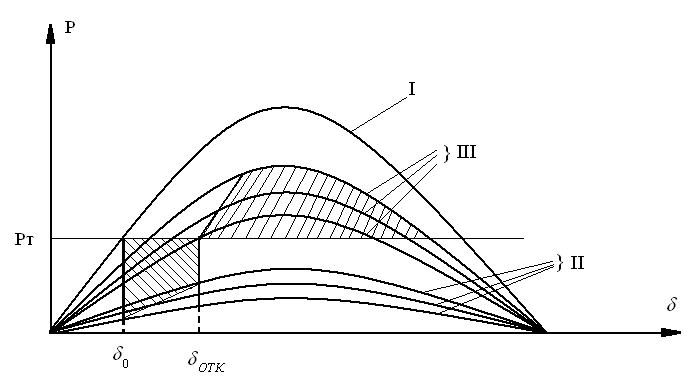

2.10 Сурет. Қуат берілісінің сипаттамалары
Екі фазалы жерге қысқа тұйықталу режимінің электр берілісінің орын басу сұлбас қалыпты режим кезіндегі қысқа тұйықталудың орын басу сұлбасынан айырмашылығы тізбекте апаттық шунт кедергісі болады. Оның мәнін былай есептейміз:
мұндағы: кері тізбектігі толық кедергі.
Нөлдік тіркестің орын басу сұлбасы сурет 22-де келтірілген.
Нөлдік тіркес кезіндегі толық кедергі:
,
Екі фазалы жермен қысқа тұйықталу жүйесінің эквивалентті орын басу сұлбасы:
2.11. Сурет. Есептің берілген, апаттық және апаттан кейінгі режимдерінің орын басу сұлбалары
,
Апаттық шунттың бойымен өтетін тоқ:
Екінші бұтақтың тоғын есептейміз:
Осыдан екінші бұтақтың түсу кернеуі:
а нүктесіндегі кернеуі:
Осыдан бесінші бұтақтың тоғы:
Кирхгофтың I-заңына сәйке бірінші бұтақтың тоғын анықтаймыз:
Бірінші бұтақтың құлама кернеуі:
Берілетін станцияның ЭҚК.
Берілім станциясына тәуелді қысқа тұйықталудың сұлбасының өздік өткізгіштері:
Қысқа тұйықталу сұлбасының өзара өткізгіштері
Апаттық режимнен кейін, апаттық шунт кедергісі. Тізбектен ағытылады, соның есебінен электр беріліс кедергісі екі есе өседі.
2.12 Сурет. Бұрыштық сипаттамалар
Апаттық режимнен кеінгі толық кедергісі:
Апаттық режимнен кейінгі фазалық қысқа тұйықталудың толық кедергісі; (түзу тізбек үшін):
Кері тізбек үшін:
Әр түрлі режимдер үшін берілім станциясындағы генератордың электрлік қуатының мінездемесі:
,
Механикалық иін күші былай анықталынады:
∆М = Мт - М΄΄ = ТJd∆ω / dt,
мұндағы ТJ – генератор роторының инерциясын сипаттайтын коэффициент
2.16 Сурет. Жүйенің тез өзгермелі режимдерінің сипаттамалары
2.17 Сурет. Берілу қуаттарының сипаттамалары Жүктеме түйініндегі өтпелі үрдістер
Синхронды машинаның тұрақтылығы
Синхронизация үрдісінің жақсы өту салыстырмалы қосу жылдамдығын анықтаймыз:
Шарт бойынша қысқа тұйықталудың үдету ауданын шектелген тежеу кезіндегі бұрышты анықтаймыз:
,
Мұндағы
;
.
δ – ның уақытқа тәуелді графигін тұрғызамыз
Ротордың жылжу теңдеуі:
,
Осы теңдеуге уақытқа тәуелді коэффициентін есептеп шығарамыз:
,
мұндағы:
Қысқа тұйықталудың пайда болған алғашқы уақыт кезіндегі генератордың берілу электр уақыты - бастапқы уақыттағы қуаттың, жетіспеуі:
1-ші интервал .
,
Бірінші интервалдың соңындағы бұрыш:
,
Бірінші интервал арасындағы бұрышты анықтаймыз:
Ағыту уақыты:
,
,
Апаттық шунттың бойымен өтетін тоқ:
Екінші бұтақтың тоғын есептейміз:
Осыдан екінші бұтақтың түсу кернеуі:
а нүктесіндегі кернеуі:
Осыдан бесінші бұтақтың тоғы:
Кирхгофтың I-заңына сәйке бірінші бұтақтың тоғын анықтаймыз:
Бірінші бұтақтың құлама кернеуі:
Берілетін станцияның ЭҚК.
Берілім станциясына тәуелді қысқа тұйықталудың сұлбасының өздік өткізгіштері:
,
Қысқа тұйықталу сұлбасының өзара өткізгіштері
2.18 сурет. Өтпелі үрдістердегі генератордың айналу жылдамдығының өзгерісі
Апаттық режимнен кейін, апаттық шунт кедергісі. Тізбектен ағытылады, соның есебінен электр беріліс кедергісі екі есе өседі.
2.19 сурет. Ресинхронизация сипаттамалары
-
максимал
иін күшінің қысқарылымы
2.13 сурет. Айналмалы және тежегіштік иінкүштерінің сипаттамалары
Статикалық тұрақтылықты арыттыру шаралары мына бағытта жүргізіледі генератор мен жүктеме арасындағы тораптың қосынды кедергісін азайтуға
Динамикалық тұрақтылықты арыттыру шаралары мына бағытта жүргізіледі: қысқа тұйықталудың ағытылу уақытын қысқартуға
2.32 сурет. АҚҚ бар динамикалық тұрақтылық сипаттамалары
Генератор мен жүктеме арасындағы тораптың қосынды кедергісін азайту мынаған әкеледі: статикалық тұрақтылықты арытттырады
Қысқа тұйықталудың ағытылу уақытын қысқарту мынаған әкеледі: динамикалық тұрақтылықты арытттырады.
Желілерде апаттан кейінгі режимдерде ауыстырып қосу пункттерін қолдану: статикалық тұрақтылықты арытттырады.
Желілерде бойлық қарымталаушыларды қолдану: статикалық тұрақтылықты арытттырады.
Қоздыруды автоматты реттеуді (ҚАР) қолдану: динамикалық тұрақтылықты арытттырады.
Автоматты қайта қосуды (АҚҚ) қолдану: динамикалық тұрақтылықты арытттырады.
Генераторда электрлік тежегіштерді қолдану: статикалық тұрақтылықты арытттырады.
Турбинаны аппаттан жеңілдетуді қолдану:динамикалық тұрақтылықты арытттырады
Автоматты қайта қосуды (АҚҚ) қолданғанда: желі жұмыстық режимде қалады және тұтынушылардың қоректену жүйесі қалпына келеді
Турбинаны аппаттан жеңілдетуді қолданғанда: иін күші азаяды.
