Приложение 16. Шпильки для фланцевых муфт
d, мм |
Резьба |
Количество шпилек |
d, мм |
Резьба |
Количество шпилек |
До 20 20.. .30 30. ..40 |
М8 М10 М12 |
4 4 6 |
40...50 50...60 60...70 |
M16 M20 M20 |
6 4 6 |
Приложение 17. Основные параметры фрикционных муфт
Параметры |
Муфты |
|
масляные |
сухие |
|
d D z |
(l,5...2)d (1,5.. .2)D1 Не менее 16 |
(2 ... 3)d (1,5...2,5)D1 Не менее 6 |

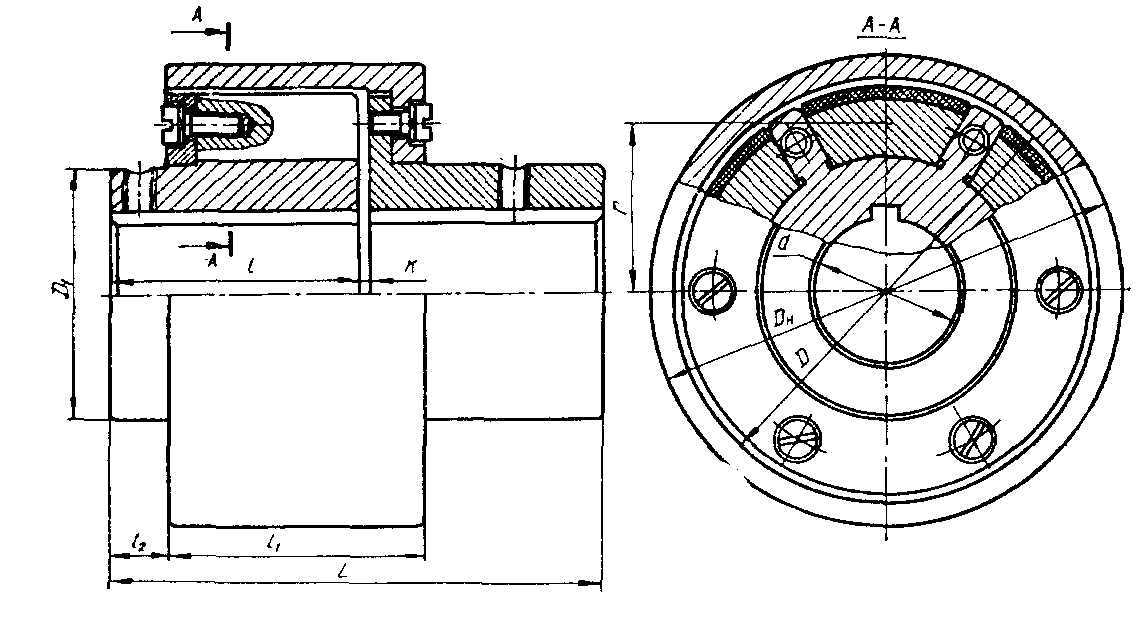

Приложение 18. Ориентировочные размеры центробежных муфт (мм)
Диаметр вала d |
DH |
D1 |
L |
1 |
l1 |
l2 |
к |
50 60 75 |
165 194 225 |
89 102 120 |
184 226 241 |
85 105 117 |
95 102 120 |
19 25 25 |
3,2 3,2 3,2 |
