Приложение 12. Допускаемые давления и коэффициенты трения для фрикционных муфт
Материалы |
Работа |
|||
всухую |
Со смазыванием |
|||
[p], МПа |
f |
[p], МПа |
f |
|
Сталь закаленная по стали закаленной. |
- |
- |
0,6...0,8 |
0,06 |
Чугун по чугуну или по стали закаленной |
0,2...0,3 |
0,15 |
0,6...0,8 |
0,08 |
Сталь по текстолиту |
- |
- |
0,4...0,6 |
0,12 |
Сталь закаленная по металлокерамике |
0,3...0,4 |
0,4 |
0,8...1 |
0,1 |
Сталь или чугун по прессованному материалу на основе асбеста |
0,2...0,3 0 |
0,3...0,36 |
-
|
- |
Примечания 1. Меньшие значения [р] при большом числе поверхностей трения, большие - при малом.
2. При частых включениях [р] следует снижать для многодисковых муфт: при vCP = 5 м/с - на 15%; при vCP = 10 м/с - на 30 %', при vCP = l5 м/с - на 35 %.

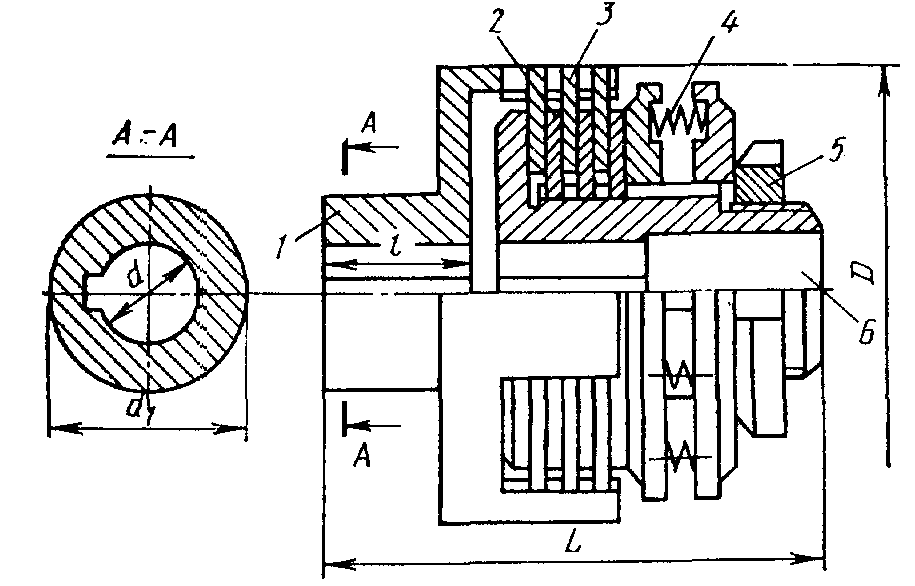

Приложение 13. Муфты предохранительные фрикционные. Размеры, мм
d |
TP, Н.м |
D, не более |
t |
L, не более |
d1 |
Угловая скорость, рад/с, не менее |
|||||
1-й ряд |
2-й ряд |
||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
||||
9 10; 11 |
- - |
6,3 |
50 |
20 23 |
75 |
32 |
300 |
||||
12; 14 |
- |
10 |
50 |
30 |
80 |
38 |
250 |
||||
12; 14 16 |
- - |
16 |
50 |
30 40 |
83 |
38 |
250 |
||||
14 16; 18 |
- 19 |
25 |
95 |
30 40 |
90 |
45 |
150 |
||||
18 20; 22 |
19 - |
40 |
130 |
40 50 |
95 |
45 |
150 |
||||
20; 22 25 |
24 - |
63 |
150 |
50 60 |
120 |
55 |
100 |
||||
- 25; 28 - |
24 - 30 |
100 |
165 |
50 60 80 |
125 |
65 |
100 |
||||
28 32 |
- - |
160 |
180 |
60 80 |
150 |
70 |
80 |
||||
36 40 |
38 - |
250 |
185 |
90 110 |
160 |
70 |
60 |
||||
- 40; 45 |
38 42; 48 |
400 |
205 |
80 110 |
180 |
90 |
40 |
||||
50; 55 |
48; 53 |
630 |
220 |
110 |
240 |
95 |
40 |
||||
50; 55 60; 63 |
53; 56 - |
1000 |
260 |
110 140 |
270 |
120 |
35 |
||||
60;63;70;71 |
65; 75 |
1600 |
290 |
140 |
285 |
140 |
35 |
||||
70; 71 80; 90 |
75 85 |
2500 |
315 |
140 170 |
330 |
150 |
35 |
||||
80; 90 100 |
85; 95 - |
4000 |
370 |
170 210 |
355 |
160 |
35 |
||||
- 100; 110 |
95 105; 120 |
6300 |
430 |
170 210 |
375 |
180 |
35 |
||||
110; 125 140 |
120; 130 |
10000 |
500 |
210 250 |
440 |
200 |
30 |
||||
125; 140 160 |
130; 150 - |
16000 |
550 |
250 300 |
500 |
220 |
25 |
||||

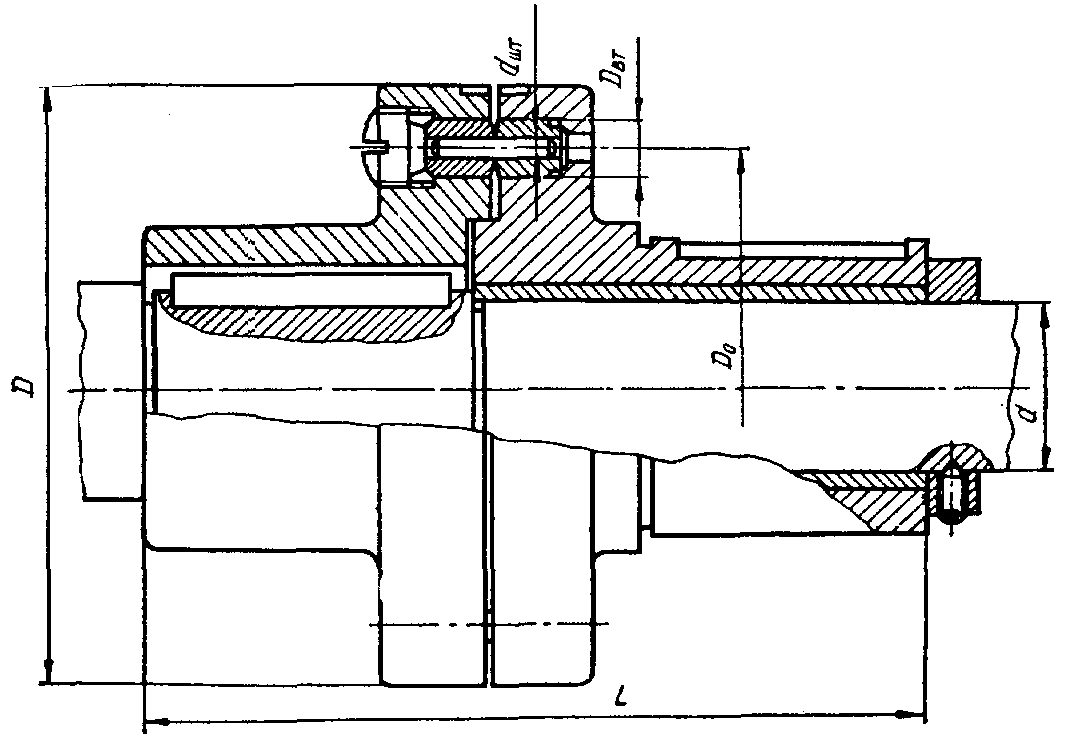

Приложение 14. Предохранительные муфты со срезным штифтом
dшт, мм |
Срезающая сила FСР, Н |
Размеры штифта, мм |
DВТ, мм |
1,6 |
700 |
l,6m6x20 |
10 |
2 |
1300 |
2m6x20 |
|
3 |
2900 |
3m6x30 |
15 |
4 |
5300 |
4m6х30 |
|
5 |
8250 |
5m6x30 |
|
6 |
12000 |
6m6х45 |
25 |
8 |
21000 |
8m6х45 |
|
10 |
33000 |
10m6х45 |
Примечания: 1. Материал штифта—сталь 45, втулок—сталь 40Х, твердость 49. . .54 HRCЭ 2. Размеры d, D, L, Do—см. табл. 17.4 и рис. 17.4.
