11.2. Побудова абонентської мережі
Структуру абонентської мережі спрощено можна представити в такий спосіб (рис. 11.1). Блоки абонентського шукання виконуються у виді підстанцій, частіше названих концентраторами (ДО). Концентратори встановлюються або безпосередньо в приміщенні АТС (місцеві концентратори) або виносяться в місця концентрації абонентів (виносні або вилучені концентратори). Виносні і місцеві концентратори з'єднуються з КП стандартними трактами ІКМ, що забезпечують передачу первинного цифрового потоку зі швидкістю 2048 кбіт/с і що дозволяють організувати 30 інформаційних цифрових каналів.
Концентратор може мати аналогове або цифрове комутаційне поле, у нього можуть включаться аналогові або цифрові АЛ. Ємність концентратора може зміняться від кількох сотень до декількох тисяч номерів. Таке рішення дозволяє значно зменшити середню довжину АЛ, що приводить до істотної економії кабелю.
Доцільно розміщати у виносних концентраторах не менш 50% ємності станції. На конкретній мережі, у залежності від умов будівництва, необхідно виконати техніко-економічний розрахунок для визначення оптимальної виносної ємності. Установка виносів доцільна на відстанях 1...2 км від ЦСК. Концентратори малої ємності (500-1000 номерів) доцільно застосовувати незалежно від ємності станції і телефонної щільності тільки за умови розміщення їхнього устаткування в існуючих будинках. Абонентські мережі концентраторів можна будувати по безшафній системі, оскільки середня довжина АЛ не перевищує 0,5...0,9 км, а функції розподільних шаф практично виконують кроси концентраторів.
Для подальшого зменшення довжини АЛ у концентратори можуть включатися мультиплексори. У відмінності від концентратора, де забезпечується концентрація навантаження, мультиплексор тільки поєднує цифрові лінії і створює загальний цифровий потік. Вилучений цифровий абонентський мультиплексор (УАМ) може включаться через цифровий тракт не тільки в концентратор, але і безпосередньо в КП станції. УАМ містить абонентські комплекти для включення аналогових АЛ, канальні комплекти і пристрої керування.
Рис.11.1
11.3. Структурна побудова цифрових комутаційних станцій
На ЦЕАТС використовується цифрове комутаційне поле, що забезпечує комутацію цифрових каналів зі швидкістю 64 кбіт/с і виконує функції ступіні ГШ. Для забезпечення універсальності устаткування, для того, щоб зробити його придатним для створення комутаційних станцій різного призначення, все устаткування розбивається на окремі функціональні підсистеми.
Кілька підсистем утворять так назване ядро. У це ядро входять підсистеми комплектів і сигналізації, групова комутації, техобслуговування й експлуатації, розподілу навантаження і керування. При додаванні до ядра підсистем нарахування оплати й устаткування робочих місць телефоністок створюється АМТС, а якщо до ядра додати підсистеми абонентської комутації й обслуговування абонентів одержимо кінцеву або комбіновану кінцево-транзитну станцію. При підключенні до ядра підсистем нарахування оплати, устаткування мобільного телефонного зв'язку і ліній зв'язку з базовими радіостанціями одержимо комутаційний центр для мережі зв'язку з рухомими об'єктами. Устаткування будується блоковим. В окремі блоки виділяється і те устаткування, що не потрібно у всіх випадках застосування системи, а установлюється в міру необхідності. До нього відноситься, наприклад, апаратура, що забезпечує роботу системи в ЦМІО, комплекти абонентського базового доступу, пакетної комутації, широкосмугової комутації і т.п. Створюється визначена ієрархія блоків, заснована на їхньому функціональному призначенні. Нижчу ступінь у цій ієрархії займають блоки, що виконують одну функцію. Їхні елементи розміщаються на платах із друкованим монтажем і утворять типові елементи заміни (ТЭЗ). З однотипних ТЕЗ організуються субблоки, поєднувані у функціонально закінчені блоки, звичайно називані модулями. Усі модулі, що використовуються на ЦЕАТС, можна розділити на три групи (рис. 11.2):

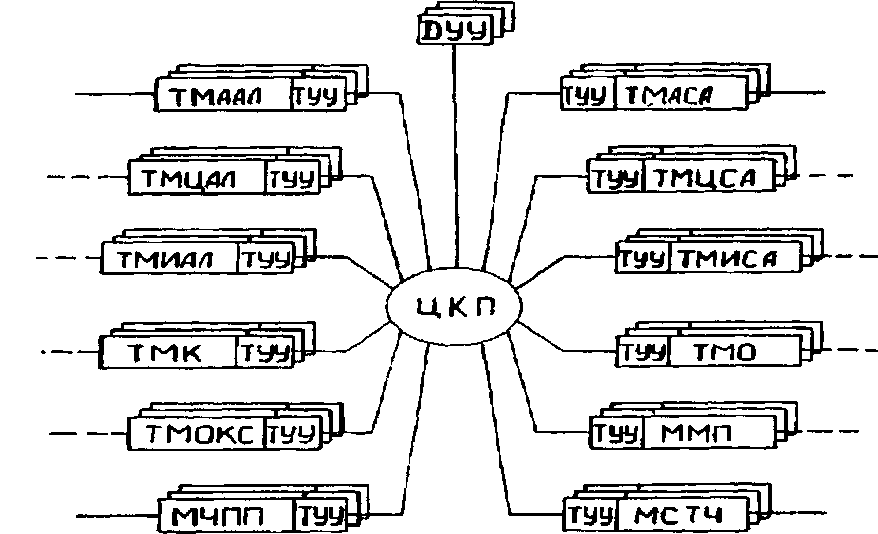

1.Термінальні модулі (ТМ), кожний з яких призначений для обслуговування джерел навантаження (терміналів) визначеного типу. Уніфікація ТМ досягається їхньою ідентичною структурою, що містить термінальні комплекти (ТК) і термінальні УУ (ТУУ). Структура і склад термінальних комплектів визначаються виконуваними функціями по сполученню терміналів зі станційним устаткуванням. Склад апаратних засобів ТУУ (МП, пам'ять, термінальний інтерфейс) однаковий для всіх типів модулів і відрізняється лише програмними забезпеченням (ПО). При цьому термінальні інтерфейси (ТІ) забезпечують уніфікацію підключення різних ТК до комутаційного поля. Використання такого стандартного підключення (ТК до ЦКП через ТІ) знижує обмеження на різновиді ТМ. Можуть бути організовані наступні типи ТМ: аналогових абонентських ліній (ТМААЛ), аналогових з’єднувальних ліній (ТМАЗЛ), цифрових абонентських ліній (ТМЦАЛ), цифрових з’єднувальних ліній (ТМЦЗЛ), концентраторів (ТМК), оператора (ТМО), абонентських ліній ЦМІО (ТМАЛЦМІО), з’єднувальних ліній ЦМІО (ТМСЛЦМІО), загальних каналів сигналізації (ТМОКС).
2. Системні модулі (СМ), що представляють собою спеціалізованні блоки, кожний з яких призначений для виконання функцій загальних для групи однотипних ТМ або для всієї станції. Уніфікація СМ досягається ідентичністю їхніх структур, що містять ТУУ (МП, пам'ять, ТІ) і деяке додаткове устаткування. Структура і склад апаратних засобів ТУУ системних модулів різного типу однаковий (так само як і ТУУ термінальних модулів) і відрізняються лише ПО й обсягом пам'яті.
ТІ забезпечують уніфікацію підключення СМ різного типу до ЦКП. Створюються наступні типи СМ: частотних прийомопередатчиків (МЧПП), синхронізації і тональних частот (МСТЧ), машинної периферії (МПП), додаткові УУ (ДУУ), наприклад, пристрій системних даних (УСД).
3. Цифрове комутаційне поле являє собою просторово-часову комутаційну систему; призначену для забезпечення взаємодії ТМ і СМ між собою. Уніфікація ЦКП досягається за рахунок використання уніфікованих модулів цифрового КП (УМЦКП), кожний з яких містить 16 однакових портів комутації, що є точками підключення двосторонніх трактів іКМ і набір шин для забезпечення їхньої взаємодії. У залежності від числа модулів (ТМ і СМ) ,що підключаються до
ЦКП, воно може містити різну кількість МЦКП.
