Решение.
1. В нашем примере все участки магнитной цепи имеют одно и то же сечение: S=a . b =15. 15. 10-6=225.10 – 6 М2.
Длины средних линий участков магнитной цепи:
– якоря ℓя=с+2а=20+15 .2=50 .103 м;
– сердечника
ℓс = 2.h=2.60=120 .10-3 м -2;
– корпуса ℓk = c +2.a = 50.10-3 м;
– воздушного зазора
.
2. Магнитная индукция на всех участках магнитной цепи одинаковая, так как сечение магнитопровода везде одно и то же:
Bδ=Bk=Bя=Bc=Фδ/S=2,5. 10-4/225. 10-6=1,11 T.
Считаем, что потоком рассеяния пренебрегаем, т.е. Фs =0,
т
В, Т

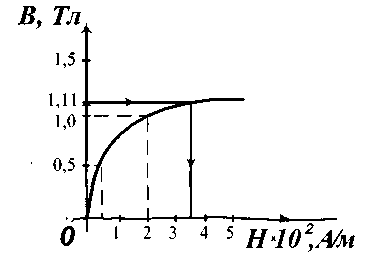

ак как δ.= 0,1 < 0,2 • 15 мм .3. Для определения напряженности магнитного поля в магнитопроводе Нм необходимо использовать кривую намагничивания (рис.54) для материала Э4. Из кривой В(H) следует, что Hм=3,6•102А/м. Напряженность магнитного поля в воздушном зазоре H δ определяем из соотношения : Рис.54 B= μ.μ0.H, где μ воздуха =1, μ0= 4 .10-7 Гн/м,
следовательно,
H δ =B/μ0=0,8.10 6.1,11=0,888.106 A/м.
4.Составляем уравнение по 2 закону Кирхгофа для магнитной цепи, откуда определяем намагничивающую силу IW :
Hм. (ℓ я+ ℓс+ℓк) + Hδ .2 δ= IW,
3,6.10 2. (50+120+50) .10-3 +0,888.106.0,2.10-3=3,6.102. 220. 10-3+ +0,17776.103 =256,8 ,
IW=256,8 ампер-витков.
П
ример
13.
Рассчитать катушку, если известно, что прикладывается напряжение U=24 В, требуется н.с.IW=756 А. Геометрические размеры катушки: ао=21 мм, bо=25 мм, L=79 мм,
А=36 мм, В=40 мм,
,0175 Ом.мм2/м (рис.55).
Рис.55
Решение.
Исходя из геометрических размеров катушки, определяем
ширину катушки, если высота катушки H:
H=A ‑ ао/2=36–21/2=7,5 мм.
Средняя линия витка ℓср равна полусумме внутреннего и внешнего периметров катушки:
ℓср =(Р внеш + Р внут )/2,
Р внут=2(ао+ bо), Р внеш=2(ао+ bо) +2πH,
тогда ℓср =(4(ао+ bо)+ 2πH)/2=2(ао+ bо)+ π. H=[2(21+25)+7,5π ]=
=0,1155 м.
Диаметр провода катушки из меди:
По табл. П-3 выбираем марку привода ПЭВ диаметром
dyт = 0,27 мм, откуда максимальный диаметр провода с изоляцией dиз=0,31 мм.
Уточненная площадь сечения провода без изоляции
q= π d2yт /4= π•0,24/4=0,05723мм2 .
Площадь сечения окна намотки
Q =L -Н =79• 7,5 •10-3 =0,59.10-3 м2 .
Число витков рядовой намотки
W=Q/ dиз-2=590/0,322=5750 витков.
Ток I=IW/W=765/5750=0,13 A.
Плотность тока δ=I/ dyт=0,13/0,05723=2,2 A/мм2,следовательно,
рассчитанная катушка может работать в длительном режиме.
