3.7. Расчёт катушки электромагнита
В результате расчета магнитной цепи электромагнита определяется магнитный поток в катушке и ее намагничивающая сила IW. Катушка должна быть рассчитана таким образом, чтобы, с одной стороны, обеспечить требуемую намагничивающую силу, а с другой чтобы максимальная температура обмотки не превышала допустимой для используемого класса изоляции.
Расчет обмотки электромагнита постоянного тока можно сделать по допустимой плотности тока для одного из трех режимов работы: кратковременного, повторно-кратковременного и критического.
Исходя из режима работы катушки, выбираем
рекомендуемую плотность тока:
δ = 2 – 4 А/мм2 – для продолжительного режима;
δ = 5 – 12 А/мм² – для повторно-кратковременного режима;
Э
ти
величины можно увеличить примерно
в два раза при сроке службы
до 500 часов.

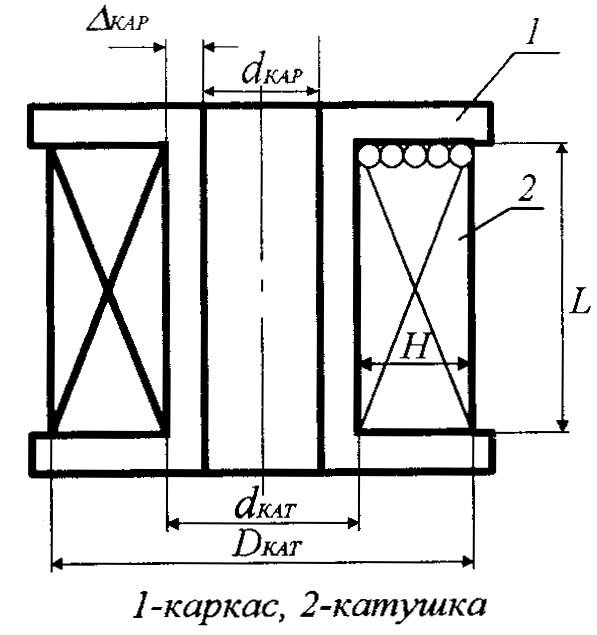

При расчете реальной плотности тока δ исходными данными являются напряжение U, намагничивающая сила (н.с.) IW, а также геометрические размеры катушки (рис. 48).
Рис. 48
Здесь DKAT – внешний диаметр катушки, dKAT – внутренний диаметр катушки, dKAP – внутренний диаметр каркаса, ∆KAP –толщина стенки каркаса, H – ширина катушки, L – высота катушки.
Сечение провода q находим, исходя из данной н.с. IW=WU/R , где R – сопротивление всей обмотки.
Если принять сопротивление одного витка обмотки длиной ℓСР сечением q
R1 = ρℓСР/ q ,
то сопротивление W витков соответственно будет в W раз больше:
R = R1W= ρℓСРW/ q ,
тогда намагничивающая сила
IW = UqW/ (ρℓСРW) = Uq/(ρℓСР) , (48)
откуда
q = ρℓСР IW/U, (49)
где ρ – удельное электрическое сопротивление материала провода, для меди ρ = 0,0175 Ом. мм2/м;
ℓСР – средняя длина витка, для катушки круглого сечения
ℓСР = π(DKAT+dKAT)/2,
для катушек другого сечения необходимо определить диаметр среднего витка.
Из уравнения (48) следует, что если при неизменной средней длине витка ℓСР и заданном напряжении U требуется увеличить н.с., то необходимо взять провод большего сечения.
Из формулы (49) можно определить диаметр провода:
(50)
.
Затем по таблицам сортаментов [табл. П.3] уточняем диаметр провода. Например, рассчитали диаметр d = 0,02683 мм, а по таблицам берем стандартный диаметр dУT = 0,27 мм.
По каталогу выбираем марку провода с изоляцией, откуда определяем диаметр провода с изоляцией dИЗ .
Зная уточненный диаметр провода dУT, можно определить для него площадь сечения провода:
qУ = πdУТ2 /4 .
Число витков обмотки W при заданном сечении
катушки QK = LH определяется коэффициентом заполнения по меди fM:
W = fM QK/ qУТ.
Коэффициент заполнения зависит от вида намотки. Для рядовой намотки он больше, чем для "дикой" (нерядовой), так как при "дикой" число витков при том же окне уменьшается по сравнению с рядовой.
При рядовой намотке число витков определяется из выражения
W = Q/dИ32. (51)
Тогда ток можно вычислить, зная н.с.
I = IW/W, (52)
а плотность тока:
δ = I/ qУТ . (53)
Таким образом запишем алгоритм расчета катушки по допустимой плотности тока.
Определяем среднюю длину витка ℓСР, исходя из геометрических размеров катушки.
Определяем диаметр провода по формуле (50).
Уточняем диаметр провода по таблицам сортамента dУТ.
По каталогу выбираем марку провода и изоляции, откуда определяем диаметр провода с изоляцией dИ3 .
5. Вычисляем уточненную площадь сечения провода qУТ.
6. Вычисляем число витков W при рядовой намотке по (51).
7. Определяем ток катушки I по (52).
Рассчитываем плотность тока по (53).
По рассчитанной плотности тока определяем режим работы катушки, исходя из рекомендованных значений.
Эту же катушку можно рассчитать по допустимой мощности, когда РДОП ≥ РРАСЧ. Допустимую мощность определяем из условия максимального допустимого превышения температуры обмотки над окружающей средой:
Pдоп =I Kт Sохл∆θ ,
где KT – коэффициент теплопередачи;
∆θ – допустимое значение перегрева обмотки при нормальном сроке службы.
Тогда удельная боковая охлаждаемая поверхность катушки:
σ0 =SOXЛ/ РДОП =1/(КТ θ) или РДОП =SOXJI/ σ0 .
Для ориентировочной оценки нагрева катушки можно пользоваться следующими рекомендациями. Эмпирически установлено, что в катушке на изоляционном каркасе, выполненной проводом ПЭЛ, максимальная температура не превышает 105°С, если на каждый ватт выделяемой мощности будет приходиться определенная боковая поверхность, которая зависит от геометрии катушки:
при L/D < 1 σ0 ≥ 8 см2 /Вт;
при L/D = 1 σ0 ≥10 см2/Вт;
при L/D > 1 σ0 ≥ 12 см2 /Вт,
где L – высота, или длина катушки,
D – внешний диаметр.
Если после расчета окажется, что σ > σ0 , то значит, что температура обмотки будет выше допустимой.
Мощность, выделяющуюся в обмотке электромагнита, можно определить из выражений:
Р = U2 /R , R =ρℓCPW/q , W = fMQK/q , тогда
.
Для
рядовой обмотки W
= QK
/d2
,
.
Если при требуемой н.с. мощность Р получается больше,
чем SБОК/ σ0 , то либо необходимо уменьшить н.с. обмотки, либо увеличить площадь обмоточного окна QK .
